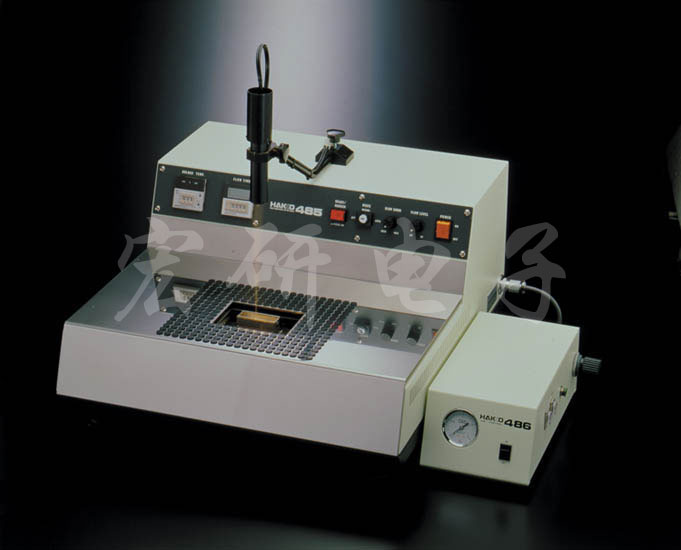

485型全能电焊铁系统结构精巧，性能高级，可将安装在电路板上的元件和连接器进行焊接或除锡。
- 焊料熔流可作温度及时间调较。
- 有多款喷咀选用。
- 准确自动的焊接和除锡周期。
- 内置指示灯能集中于元件更换的正确位置。
- 486气压系统可将穿孔中的锡彻底消除。
|
|
规格 |
|
型号 |
485 |
|
输入电压 |
AC100V 50Hz
/ 60Hz |
| |
主机 |
气压系统 |
|
编号 |
485-1 |
486 |
|
功率消耗 |
850W |
|
常温 |
-5 ~ 40°C |
--- |
|
控温范围 |
常温 ~ 299 °C |
--- |
|
发热元件 |
800W (400 x
2) |
--- |
|
焊锡 |
10 kg |
--- |
|
相容空气压缩机规格 |
--- |
2kgf/cm2
~ 7kgf/cm2 |
|
外部尺寸 |
500(阔) x
245(高) x 550(深)mm |
150(阔) x
100(高) x 300(深)mm |
|
重量 |
35kg
(不包括焊锡) |
3.5kg |
|
|
|
|
名称 |
内容 |
配件 |
|
白光 485 |
主机 (485-1)
气压系统
(486) |
喷咀 (编号
485-N-01 至 04)...各 1 个
气罩 (编 485-28 至 31)...各 1 个
IC 摄子...1
抗氧化块...1
抹刀...1
备用灯泡 (6V - 10W)...1
水平计...1
定位板...1
废料集中器...1
定位灯...1
脚踏开关...1 |
|
|
|
|
操作 |
|
 |
 |
|
|
|
喷咀
单位 : mm
|
编号 |
内径 |
|
485-N-01 |
21 x 11 |
|
485-N-02 |
26 x 11 |
|
485-N-03 |
38 x 18 |
|
485-N-04 |
54 x 19 |
|
485-N-11 |
55 x 7 |
|
485-N-12 |
68 x 7 |
|
485-N-13 |
81 x 7 |
|
485-N-14 |
30 x 30 |
|
485-N-15 |
50 x 50 |
|
485-N-16 |
11 x 21 十字型 |
|
485-N-17 |
11 x 26 十字型 |
|
485-N-18 |
18 x 38 十字型 |
|
485-N-19 |
19 x 54 十字型 |
|
气罩
单位 : mm
|
编号 |
内径 |
|
485-28 |
21 x 10 |
|
485-29 |
25 x 10 |
|
485-30 |
34 x 17 |
|
485-31 |
52 x 17 |
|
485-32 |
51 x 7 |
|
485-33 |
64 x 7 |
|
485-34 |
77 x 7 |
|
485-35 |
30 x 30 |
|
485-36 |
50 x 50 |
|
