材质 |
| |
塑件： |
PA66 UL
94V-0 |
|
|
端子： |
黄铜，0.8厚
镀锡 |
| |
螺丝： |
钢，M4
镀镍 |
|
|
|
|
|
|
性能 |
| |
额定电压/电流： |
300V
/ 25A |
|
|
使用温度： |
-4O°C~+105°C |
| |
耐电压： |
AC2000V
/ Min |
|
|
绝缘阻抗： |
500MΩ /
DC500V |
| |
适用线径： |
22-12AWG |
| |
最大锁紧扭力： |
1.2N.m
10.6Lb.in |
|
|

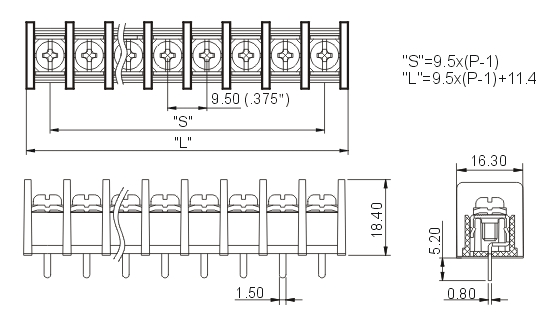

极 数
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
|
L(mm)
|
20.90
|
30.40
|
39.90
|
49.40
|
58.90
|
68.40
|
77.90
|
87.40
|
96.90
|
|
S(mm)
|
9.50
|
19.00
|
28.50
|
38.00
|
47.50
|
57.00
|
66.50
|
76.00
|
85.50
|
| |
|
极 数
|
11
|
12
|
13
|
14
|
15
|
16
|
17
|
18
|
19
|
|
L(mm)
|
106.40
|
115.90
|
125.40
|
134.90
|
144.40
|
153.90
|
163.40
|
172.90
|
182.40
|
|
S(mm)
|
95.00
|
104.50
|
114.00
|
123.50
|
133.00
|
142.50
|
152.00
|
161.50
|
171.00
|
| |
|
极 数
|
20
|
21
|
22
|
23
|
24
|
25
|
26
|
27
|
28
|
|
L(mm)
|
191.90
|
201.40
|
210.90
|
220.40
|
229.90
|
239.40
|
248.90
|
|
|
|
S(mm)
|
180.50
|
190.00
|
199.50
|
209.00
|
218.50
|
228.00
|
237.50
|
|
| |
|
|
