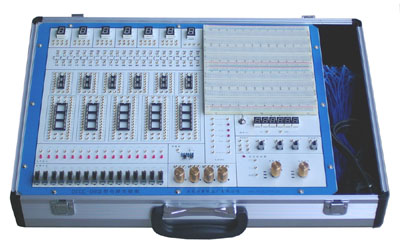

| 型号：DICE-D8Ⅲ型数字电路实验仪 |
|
|
| 产品介绍： |
| 一、产品概述 |
DICE-D8Ⅲ 型比Ⅰ型Ⅱ型机尺寸大(550*360),密度高,用小一号的镀金孔,该机所有器件在反面,正面印刷字符连线,所有信号源频率计等电路全部由CPLD芯片和双面板构成，所有器件均选用上等优质产品,使整机的品质得到提高。由于正面没有任何元件,从而能有效的降低和避免人为损坏的可能,本机特点：使用方便,耐用,实验项目灵活,可方便做数字模拟各类实验。本学习机适用于高等院校及各类职业技术学校的电子技术类教学。
☆系统组成
（1）电源 ：交流输入：220V±10% ，50HZ
直流输出：±12V/300mA 、 5V/3A 各路均有自动保护功能
（2）手动单脉冲电路二组：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。
（3）函数信号发生器可输出：方波、正弦波、三角波。可以做到达0-1M连续可调;
固定频率脉冲源6路：1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ；（由CPLD芯片组成）
（4）六位高精度数字频率计 , 测量范围：0-9.9999MHZ 误差<1HZ（由CPLD芯片组成）
（5）逻辑电平的输入与显示：
A、十六位独立逻辑电平开关：可输出“0”、“1”电平（为正逻辑）。
B、十六位由红色LED及驱动电路组成的逻辑电平显示电路。
C、逻辑笔(可在0-5V间连续改变颜色)
（6）数码管显示：
A、六位由八段LED数码管组成的BCD码译码显示电路；
B、1位八段LED数码管，引脚全部引出，用于数码管实验。
（7）台湾产面包板面包板4大4小,
（8）20芯园孔IC插座6只，40芯园孔IC插座5只，可满足各种IC芯片。
（9）各阻值电位器4只。
（10）模拟电路自助实验区,提供器件引脚直插转换连接22组,每组2*6孔
☆推荐实验项目
1．TTL集成逻辑门的参数测试与使用
2．CMOS集成逻辑门的测试
3．门电路的逻辑功能实验
4．常用组合逻辑功能器件的测试
5．半加器、全加器及逻辑运算实验
6、七人表决电路及血型检测电路
7、RS触发器的功能测试
8、JK、D触发器逻辑功能及主要参数测试
9、三态输出出发器及锁存器
10、异步二进制计数器实验
11、同步二进制计数器实验
12、移位寄存器的功能测试
13、计数、译码、显示电路实验
14、555集成电路及应用
15、波形产生及单稳态触发器
16、序列检测器的设计
17、D/A数模转换器
18、A/D模数转换器
19、可人工干预的交通灯控制器
20、数字电子钟设计
21、数字频率计
22、汽车尾灯控制实验 |
|
|
|
|
|
|
