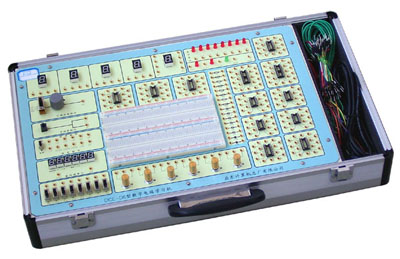

DICE-D6数字电路学习机,采用正面印刷字符,反面按装元器件,所有信号源频率计等电路全部由EDA芯片和双面板构成，IC插座面包板选用进口产品,其它器件均选用上等优质产品,使整机的品质得到提高。由于正面没有任何元件,从而能有效的降低和避免人为损坏的可能,本学习机适用于高等院校及各类职业技术学校的电子技术类教学。
☆系统组成
电源：交流输入：220V±10% 直流输出：±12V200mA 5V2A
电路及信号资源:
八位二进制电平显示器、八位逻辑电平开关电路、4位BCD码译码显示器;1位八段LED显示器
手动单脉冲电路、
时序发生器及启停电路、
连续可调脉冲电路：0-1MHZ
固定脉冲电路提供：1HZ、1KHZ、10KHZ、100KHZ、250KHZ、500KHZ、1MHZ的时钟信号;
六位高精度数码频率计 , 测量范围：0-10MHZ 误差<1HZ
台湾产面包板二块(1600孔)
台湾产圆孔IC座14P、16P、20P共12只
各阻值电位器六只。
随机附件：
双头连接线;单头连接线;双头针连线;电源线。
随机配本厂的数字电路实验指导书一本。
☆推荐实验项目
1．TTL集成逻辑门的参数测试与使用
2．CMOS集成逻辑门的测试
3．门电路的逻辑功能实验
4．常用组合逻辑功能器件的测试
5．半加器、全加器及逻辑运算实验
6、七人表决电路及血型检测电路
7、RS触发器的功能测试
8、JK、D触发器逻辑功能及主要参数测试
9、三态输出出发器及锁存器
10、异步二进制计数器实验
11、同步二进制计数器实验
12、移位寄存器的功能测试
13、计数、译码、显示电路实验
14、555集成电路及应用
15、波形产生及单稳态触发器
16、序列检测器的设计
17、D/A数模转换器
18、A/D模数转换器
19、可人工干预的交通灯控制器
20、数字电子钟设计
21、数字频率计
22、汽车尾灯控制实验
