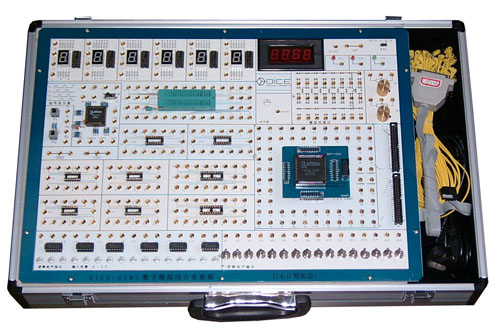

DICE-SEM型数字综合实验箱。充分考虑到目前电子系统设计和教学的需要，把实验箱设计成一个电子系统综合设计平台，在上面可任意搭建数字、模拟、集成电路器件，可以做多类电子类实验。适用于各类学校的电子技术教学与研发。

☆系统组成
（1）电源 ：交流输入：220V±10% ，50H；
直流输出：±12V/200mA ；5V/2A。
（2）固定频率脉冲源7路：1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ
（3）测频范围为0~300KHZ数字式频率计。
（4）两组单脉冲：可同时输出正负两个脉冲，脉冲幅值为TTL电平。
（5）四路(T1、T2、T3、T4)时序发生器及启停电路。
（6）逻辑电平的输入与显示：
A、十六位独立逻辑电平开关：可输出“0”、“1”电平（为正逻辑）。
B、十六位由LED指示灯及驱动电路组成的逻辑电平显示电路。
（7）6位八段LED数码管组成的BCD码译码显示器。
（8）Lattice-1032E所有I/O口全部开发，可在线下载我公司提供的集成器件库和用户自己编写的EDA程序。并提供相关软件和下载电缆。
（9）其它组成：
A、开发式IC插座40P一个、20P二个、16P二个、14P四个；
B、多组由锁紧插孔与锁紧小圆孔组合而成的分立元件自助实验区；
C、两组不同阻值可调电位器。

☆推荐实验项目(可提供实验集成器件库)
1．TTL集成逻辑门的参数测试与使用
2．CMOS集成逻辑门的测试
3．门电路的逻辑功能实验
4．常用组合逻辑功能器件的测试
5．半加器、全加器及逻辑运算实验
6、七人表决电路及血型检测电路
7、RS触发器的功能测试
8、JK、D触发器逻辑功能及主要参数测试
9、三态输出出发器及锁存器
10、异步二进制计数器实验
11、同步二进制计数器实验
12、移位寄存器的功能测试
13、计数、译码、显示电路实验
14、555集成电路及应用
15、波形产生及单稳态触发器
16、序列检测器的设计
17、D/A数模转换器
18、A/D模数转换器
19、可人工干预的交通灯控制器
20、数字电子钟设计
21、数字频率计
22、汽车尾灯控制实验

☆推荐EDA实验项目：
（1）3×8译码器的设计
（2）编码器的设计
（3）数码转换（二~十进制）及显示
（4）算术运算（4位全法器的设计）
（5）四位并行乘法器
（6）存储器设计（SRAM）
（7）设计基本触发器（D，JK）
（8）设计74LS160计数器功能模块
（9）状态机电路设计
（10）可控脉冲发生器
（11）占空比可调信号发生器
（12）高精度频率计设计
EDA实验区:
EDA模块用插卡方式,可以适配各种规格的FPGA/CPLD,并且可以将I/O口通过DC3插口引出,支持数控式实验演示装置及其它扩展实验。
实验仪出厂默认配置LATTICE-1032E。

数控式实验演示模拟装置可完成控制类项目：15个(选配)
闭环控制:
（1）机器人扫地雷
（2）刀库捷径选择
（3）四层电梯
（4）四级传送带
（5）邮件分拣
（6）水塔水位控制
（7）交流电机Y/△起动
开环控制:
（8）交通信号灯
（9）步进电机
（10）舞台灯
（11）LED显示
（12）液体混合装置
（13）八通道逻辑分析
（14）温度压力
（15）连线自检。
