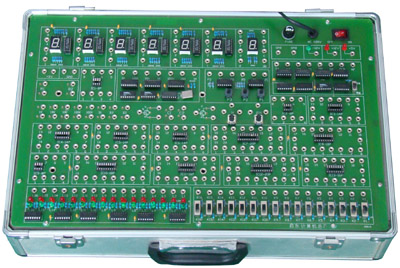

DICE-3G型数字逻辑实验箱是一种普及型数字电路实验仪,专为完成逻辑电路、脉冲电路、数字 电子技术等课程的各种基本实验和应用实验而设计的，适用于专业院校相关电子课程的教学和企业的产品开发设计及科研。

☆系统组成
电源 ：交流输入：220V±10%
直流输出：±12V200mA 5V2A
6位BCD码译码显示器、十六位二进制电平显示器、十六位逻辑电平 开关电路、单脉冲电路、时序发生器启停电路、时钟与分频电路。
可调电位器、分立元件区为模拟电路的实验需要提供了条件。
设有8P、14P、16P、20P、可靠的IC圆孔插座。并设有电阻电容二三极管等分立元件插孔。
本机有实验扩展功能,可根据实验要求选配实验卡与本机配合使用,方便实惠,厂方现可提供EDA扩展实验下载卡。

☆主要特点
（1）该实验仪采用豪华型铝合金机箱,以大孔锁紧插座作为实验孔,确 保实验的接线接触可靠。
（2）电路模块化，同时提供了许多控制信号、IC插座，为开放型实验提供了条件, 实验内容不受限制,可根据各校的教材采用不同的芯片, 即可做不同的数字电路实验，也可参考我厂提供的实验指导书安排实验。

☆推荐实验项目
1．TTL集成逻辑门的参数测试与使用
2．CMOS集成逻辑门的测试
3．门电路的逻辑功能实验
4．常用组合逻辑功能器件的测试
5．半加器、全加器及逻辑运算实验
6、七人表决电路及血型检测电路
7、RS触发器的功能测试
8、JK、D触发器逻辑功能及主要参数测试
9、三态输出出发器及锁存器
10、异步二进制计数器实验
11、同步二进制计数器实验
12、移位寄存器的功能测试
13、计数、译码、显示电路实验
14、555集成电路及应用
15、波形产生及单稳态触发器
16、序列检测器的设计
17、D/A数模转换器
18、A/D模数转换器
19、可人工干预的交通灯控制器
20、数字电子钟设计
21、数字频率计
22、汽车尾灯控制实验
