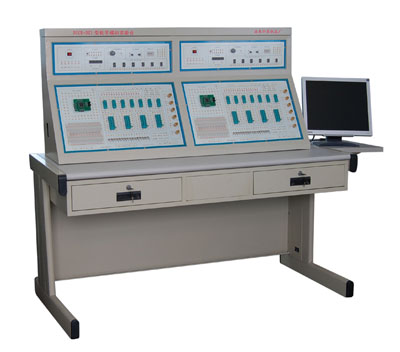

| 型号： DICE-DZ3数字电路实验台 |
|
|
| 产品介绍： |
DICE-DZ3数字电路实验台，设计豪华气派,主机提供了多种信号源;锁紧插座;台湾产面包板;正面印刷字符连线,反面按装元器件,所有信号源频率计等 电路全部由CPLD芯片和双面板构成，所有器件均选用上等优质产品,使整机的品质得到提高。由于正面没有任何元件,从而能有效的降低和避免人为损坏的可 能,本机特点：使用方便,耐用,实验项目灵活,可方便做数字模拟各类实验。本实验台适用于高等院校及各类职业技术学校《数字逻辑电路》、《数字电子技术基 础》、《脉冲与数字电路》等课程的实验教学。该产品为双组实验装置，两套对称布置，功能相同，可二人或二组作相同或不同实验。
系统组成
（1）电源 ：交流输入：220V±10%，50H；
直流输出：±12V/200mA ；5V/2A；1.8V；2.5V；3.3V。
（2）手动单脉冲电路：可同时输出正负两个脉冲，脉冲幅值为TTL电平。
（3）连续脉冲两组，输出均为TTL电平：A、固定频率脉冲源7路：1HZ、1KHZ、10KHZ、100KHZ、250KHZ、500KHZ、1MHZ；B、频率可调脉冲源：0~1MHZ连续可调方波。
（4）六位高精度数字频率计 , 测量范围：0-9.9999MHZ 误差<1HZ（由CPLD芯片设计）
（5）逻辑电平的输入与显示：A、十六位独立逻辑电平开关：可输出“0”、“1”电平（为正逻辑）。B、十六位由红色LED及驱动电路组成的逻辑电平显示电路。
（6）数码管显示：6位由八段LED数码管组成的BCD码译码显示电路；
（7）时序发生器及启停控制电路。
（8）台湾产面包板二块(160*115mm)。
（9）20芯锁紧插座7只，40芯锁紧插座4只，可满足各种IC芯片。
（10）各阻值电位器6只。
（11）提供多种固定值电阻和电容。
（12）CPLD/FPGA(可选择不同公司型号芯片)所有I/O口全部开发，可在线下载我公司提供的集成器件库和用户自己编写的EDA程序。并提供相关软件和下载电缆。
☆提供示例实验项目如下：
1．TTL集成逻辑门的参数测试与使用
2．CMOS集成逻辑门的测试
3．门电路的逻辑功能实验
4．常用组合逻辑功能器件的测试
5．半加器、全加器及逻辑运算实验
6、七人表决电路及血型检测电路
7、RS触发器的功能测试
8、JK、D触发器逻辑功能及主要参数测试
9、三态输出出发器及锁存器
10、异步二进制计数器实验
11、同步二进制计数器实验
12、移位寄存器的功能测试
13、计数、译码、显示电路实验
14、555集成电路及应用
15、波形产生及单稳态触发器
16、序列检测器的设计
17、D/A数模转换器
18、A/D模数转换器
19、可人工干预的交通灯控制器
20、数字电子钟设计
21、数字频率计
22、汽车尾灯控制实验
23．EDA 器件开发设计实验：
CPLD/FPGA芯片部分实验：
（1）3×8译码器的设计
（2）编码器的设计
（3）数码转换（二~十进制）及显示
（4）算术运算（4位全法器的设计）
（5）四位并行乘法器
（6）存储器设计（SRAM）
（7）设计基本触发器（D，JK）
（8）设计74LS160计数器功能模块
（9）状态机电路设计
（10）可控脉冲发生器
（11）占空比可调信号发生器
（12）高精度频率计设计
支持数控式实验演示装置及其它扩展实验：（选配模块）
闭环控制:
（1）机器人扫地雷
（2）刀库捷径选择
（3）四层电梯
（4）四级传送带
（5）邮件分拣
（6）水塔水位控制
（7）交流电机Y/△起动
开环控制:
（8）交通信号灯
（9）步进电机
（10）舞台灯
（11）LED显示
（12）液体混合装置
（13）八通道逻辑分析
（14）温度压力
（15）连线自检。
注：DICE-DZ3数字电路实验台为开放式设计，可根据需要搭接各种类型实验和开发电路，扩展出无数个实验项目 |
|
|
|
|
|
|
