模拟电路实验系列

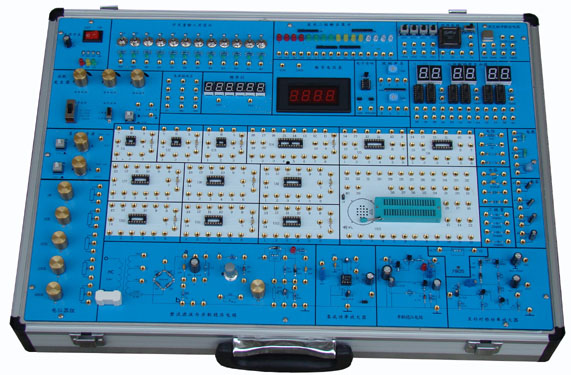

型号: DICE-KM3数字/模拟学习机

产品介绍:

一、技术指标:
1、电源:
输入:AC220V±10%
输出:
(1)DCV ,±12V/0.2A、DCI≥0.2A
(2)DCV,±5V/2A、DCI≥1A
2、信号源:
(1)函数发生器
输出波形:方波、三角波、正弦波
幅值:方波、三角波、正弦波:(0~10V为峰-峰值)
频率范围:分四档0HZ~200HZ、200HZ~10KHZ、10KHZ~100KHZ、100KHZ~200KHZ
(2)直流信号:双路±5V、±0.5V、两档连续可调。
3、提供四组单脉冲发生器
4、四路(T1、T2、T3、T4)时序发生器及启停电路
5、1HZ~10MHZ等十多档固定脉冲输出
6、12路开关量输入输出显示电路
7、6位七段LED显示器
8、2路BCD码拨盘开关
9、系统还提供多个8P~40P等常用圆孔IC实验用集成电路插座和1K、10K、22K、100K、680K等五个电位器 ,并有接触可靠的小圆孔插座,供插电阻、电容等使用,锁紧式实验导线稳定可靠,能完成逻辑电路、脉冲电路、数字电路技术的各种基本实验和应用实验
10、由555时基电路组成的音响输出控制
11、六位高精度数字频率计 , 测量范围:0-9.9999MHZ 误差<1HZ(由CPLD芯片设计)
12、提供3位半数字电压表
13、有固定电位器组和电阻、电容、电感、二极管等电子元器件,供学生认识和选用。
14、模拟电路实验区由单管、双管、差动放大器、集成运放及整流、滤波、稳压等电路组成。
15、实验区插针座采用涂金中型孔,永不氧化,美观漂亮,实用性强,实验导线插头采用涂金工艺制作,插拔更方便,接触更可靠,使用寿命更长

二、实验内容:
数字部分实验内容:
1.TTL集成逻辑门的参数测试与使用
2.CMOS集成逻辑门的测试
3.门电路的逻辑功能实验
4.常用组合逻辑功能器件的测试
5.数据选择器及其应用
6.血型关系检测电路和表决电路
7.RS触发器的功能与测试
8.JK触发器逻辑功能及主要参数测试
9.移位寄存器的功能测试
10.十进制计数器(CMOS)
11.异步计数器
12.同步计数器
13.计数、译码、显示电路实验
14.555集成定时器及应用
15.序列检测器
16.追随比较型A/D转换电路
17.人工控制交通灯控制器
18.汽车尾灯控制电路
19.数字钟电路的设计
20.时序电路测试及研究
21. 波形产生及单稳态触发器
22. A/D 转换电路;
23. D/A转换电路;
模拟部分实验内容:
1、整流滤波与并联稳压电路
2、串联稳压电路
3、集成稳压电路
4、集成功率放大器
5、互补对称功率放大器
扩展模块:(选配)
(一)分立元件电路实验
1、基本单级放大电路
2、两级放大电路
3、负反馈放大电路
4、射级跟随器
5、差动放大电路
6、比例求和运算放大电路
(二)集成运算放大电路
1、模拟运算电路
①电压跟随器
②反向比例放大器
③同相比例放大器
④反相求和比例放大器
⑤双端输入求和放大电路
2、积分与微分电路
①积分电路
②微分电路
③微积分电路
3、波形发生电路
①方波发生器
②占空比可调的矩形波发生器
③三角波发生电路
④锯齿波发生电路
4、有源滤波器
①低通滤波器
②高通滤波器
③带阻滤波器
5、电压比较器
①过零比较器
②反相滞回比较器
③同相滞回比较器
6、集成电路RC正弦波振荡器
7、RC正弦波振荡器
8、LC振荡器及选频放大器
9、电流/电压转换电路
10、电压/频率转换电路
11、波形变换电路
