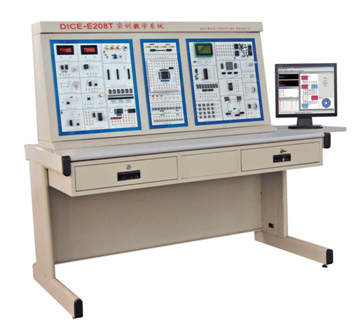

DICE-E208T教学实训系统是一种多功能、高配置、高品质的EDA教学与开发设备。适用于大学本科、研究生的EDA教学、课程设计和毕业设计，也适用于大专院校、科研所做项目开发之用。
1 .1 产品特点
该系统由于采用了“主板+下载板”结构，实验用可编程PLD器件的I/O接口与输入输出器件（开关、按键、数码管、发光二极管、信号源）全部采用自主连接。在PLD器件有限的I/O资源条件下，最大限度的连接上尽可能多的输入输出器件，使得DICE-E208T型实验开发系统能满足从简单的数字电路实验到复杂的数字电路设计实验，并能一直延伸到综合电子设计待创新性实验课题。实验方法从传统的硬件搭试方式转到了软件设计、仿真调试电路系统的实验方式，使传统硬件设计方式用EDA技术来实验。
实验系统的硬件配置：
1、 主板可与多种下载板相适配；
2、 8位动态扫描显示电路；
3、 6位静态锁存显示电路；
4、 16位发光二极管显示电路；
5、 12位二档开关电路；
6、 10位按键开关电路；
7、 4位脉冲开关电路；
8、 一个扬声器；
9、 一个16*16的点阵显示；
10、一个12864C的液晶显示；
11、A/D转换器ADC0809；
12、D/A转换器DAC0832；
13、时钟信号源：10MHZ、5MHZ、1MHZ、500KHZ、100KHZ、16384HZ、10KHZ、8192HZ、4096HZ、2048HZ、1024HZ、1KHZ、512HZ、256HZ、100HZ、64HZ、10HZ、8HZ、4HZ、1HZ、0。5HZ；
14、MCS-51单片机总线接口电路；
15、一个扬声器；
16、一个5V继电器；
17、一个5V直流电机；
18、一个可调电位器；
19、一个四相步进电机；
20、一个4*4小键盘；
21、串行A/D转换器TLC549；
22、串行D/A转换器TLC5620；
23、配有存贮器EPROM27256/27512；
24、交通灯控制电路；
25、一个RS232接口；
26、一个VGA接口；
27、一个PS/2（键盘、鼠标）接口；
28、信号发生器电路；
29、一个直流电压表；
30、一个频率计；
31、电子实验模拟验示装置模块电路；
32、PAC可编程护展模块；
alter1k30实验
硬件模块实验内容
实验一 ADC0809模数转换实验
实验二 D/A转换器DAC0832
实验三 步进电机控制实验
实验四 LED点阵显示实验
实验五 键盘扩展实验
实验六 时钟显示实验
实验七 LCD液晶显示（LCD）
实验八 VGA彩条信号发生器
实验九 硬件电子琴电路实验
实验十RS232串口发送实验（send）
实验十一 RS232串口接收实验（receive）
实验十二 PS/2 键盘接口逻辑设计
软件基本实验
实验一 七人表决器
实验二 格雷码变换电路
实验三 BCD码加法器
实验四 四位全加器
实验五 英语字母显示电路
实验六 四位并行乘法器
实验七 设计基本触发器
实验八 设计74LS160计数器功能模块
实验九 步长可变的加减计数器
实验十 可控脉冲发生器
实验十一 正负脉宽数控调制信号发生器
实验十二 序列检测器
实验十三 四位移位乘法器
实验十四 出租车计费器
实验十五 多功能数字钟
实验十六 数字秒表
实验十七 频率计
ispLSI1032E实验
软件基本实验与数字系统设计部分
实验一 3×8译码器的设计
实验二 编码器的设计
实验三 数码转换（二~十进制）及显示
实验四 算术运算（4位全法器的设计）
实验五 四位并行乘法器
实验六 存储器设计（SRAM）
实验七 设计基本触发器
实验八 设计74LS160计数器功能模块
实验九 状态机电路设计
实验十 可控脉冲发生器
实验十一 占空比可调信号发生器
实验十二 高精度频率计设计
硬件模块实验
实验一 模数转换实验（ADC0809）
实验二 数模转换实验（DAC0832）
实验三 步进电机（STEP）
实验四 点阵显示
实验五 电子时钟实验（TIME）
实验六 数码管静态显示实验
实验七 VGA接口彩条信号实验
实验八 4*4键盘扩展实验
实验九 LCD液晶显示
实验十 电子音乐演奏实验
实验十一 RS232串口发送实验（send）
实验十二 RS232串口接收实验（receive）
实验十三 PS/2 键盘接口逻辑设计
实验十四 串行D/A转换器TLC5620
实验十五 串行A/D转换器TLC549
数控式实验演示装置：
1，交通灯控制器；2，机器人自动扫雷；3，加工中心刀库捷径方向选择控制；4，驱动步进电机的控制；5，舞台艺术灯的控制；6，四层电梯的控制；7，LED数码管显示控制；8，交流电机Y/△形起动控制；9，液体混合装置自动控制；10，水塔水位自动控制；11，四级传送带的模拟运行；12，邮件分拣系统的模拟运行；13，数字逻辑分析仪实验；14，温度压力实验；15，连线自动检测系统。
