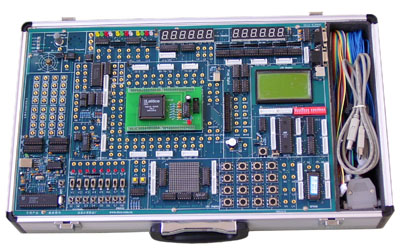

DICE-EH2000型实验开发系统是一种多功能、高配置、高品质的EDA教学与开发设备。本产品加入了专利产品电子实验演示装置,可与上位软件配合做许多有相当含量的实验,其中多数是闭环实验,形象生动,乐趣无穷,使学生在学中玩,在玩中学,学习效果明显提高。适用于各层次高等院校的EDA教学、课程设计和毕业设计，也适用于科研所项目开发。
产品说明：
一、产品特点
（1）该系统采用“主板（基本实验系统）+适配板（下载板）”的双板式结构，配置灵活，适配板可选配Altera、Lattice、Xilinx等多家国际著名的PLD公司大部分ISP或现场配置的CPLD/FPGA进行编程下载，包括可对不同工作电压CPLD/FPGA的编程，且在编程中无须做任何跳线切换即能自动识别主系统上的芯片，安全可靠，适合学生高密度的实验操作。
（2）该系统提供良好的混合电压（MV）兼容功能，具备了5V、3.3V、2.5V、1.8V不同芯核电压的CPLD/FPGA器件编程下载和实验开发的全兼容功能。因此，用户可避免单5V的EDA实验系统过时淘汰之虑。
（3）该系统可编程PLD器件与实验模块的连接全部采用自主连线，在PLD器件有限资源条件下，最大限度的连接上尽可能多的输入输出器件和实验模块。可完全满足从简单数字电路到复杂数字系统的设计实验。且PLD资源完全开发，也可借助该开发系统完成相关开发项目。
（4）DICE-EH2000型实验开发系统上增加了我公司的专利产品“电子实验模拟演示装置”模块，通过它我们把一些复杂的实验系统诸如电梯控制系统、刀库控制系统软件化，即把这此实验系统做成软件动画的形式，然后用PLD器件编程来控制它们，以此来达到控制真实系统的效果。通过这个装置我们可以扩展十多个具有实际价值的实验，使学生的实验更接近于实际系统和项目的开发。
(5)系统配有单片机管理系统和128*64LCD,实时提供相关信息。用户可根据需要对管理信息修改。
二、实验系统的硬件配置：
（1）主板可与多种下载板相适配； （2） 6位动态扫描显示电路；（3） 6位静态锁存显示电路； （4） 12位发光二极管显示电路； （ 5） 8位二档开关及其电平指示电路； （6） 8位按键开关电路；（ 7）2位脉冲开关电路； （8） 电子音响模块； （9） 16*16 LED点阵显示模块；（10） 128*64 LCD的液晶显示模块；（11） A/D 0809转换器模块；（12） D/A 0832转换器模块；（13）时钟信号源：4MHZ、2MHZ、1MHZ、500KHZ、8KHZ、4KHZ、1024HZ、64HZ、8HZ、1HZ； （14）MCS-51单片机总线接口电路； （15） 40芯I/O扩展接口；（16） 一个5V蜂鸣器；（17） 一个四相步进电机； （18） 一个4*4小键盘；（19） 配有存贮器EPROM27256；（20）一个RS232接口；（21）一个VGA接口；（22）一个PS/2（键盘、鼠标）接口；（23）电子实验模拟验示装置模块电路；
三、实验项目
<一>基本实验：
（ 1）七人表决器； （2）四位加法器；（3）BCD码加法器；（ 4）格雷码变换器；（5）四位并行乘法器；（6）触发器； （7）用ABEL语言设计74LS160功能模块计数器； （8）多模加减计数器； （9）可控脉冲发生器；（10）简易数码锁；（11）英语字母显示实验；（12）八位乘法器；（13）序列检测器；（14）可变模16位加法计数器；（15）正负脉冲数控调制发生器；（16）秒表。
<二>模块实验：
（1）A/D 0809模数转换器实验； （2）D/A 0832数模转换器实验；（3）步进电机控制实验； （4）16*16 LED点阵显示实验；（5）电子时钟实验；（6）数码管静态显示实验；（7）VGA接口彩条信号实验；（8）4*4键盘扩展实验；（9）128*64 LCD液晶显示实验；（10）电子音乐演 奏实验；（11）RS232串口发送实验（SEND）；（12）RS232串口接收实验（RECEIVE）；（13）PS/2键盘接口逻辑设计；（14）单片机总线接口实验；（15）异步串口通讯（UART）
<三>数字系统设计：
（1）数字钟；（2）频率计；（3）.交通灯；（4）数字锁；（5）出租车计费器；（6）抢答器；（7）自动电梯；（8）彩灯控制器等。
<四>电子实验演示装置实验项目(配送上位软件)
⑴交通信号灯的自动控制 ;⑵ 机器人自动扫地雷;⑶加工中心刀库捷径方向选择控制 ;⑷驱动步进电机的控制;⑸ 舞台艺术灯饰的控制 ;⑹ 四层电梯的控制;⑺ LED数码管显示控制实验;⑻交流电机Y/Δ形起动的控制;⑼液体混合装置的自动控制;⑽水塔水位自动控制;⑾ 四级传送带的模拟运行;⑿ 邮件分拣系统的模拟运行;⒀数字逻辑分析仪实验;⒁ 温度压力实验;⒂ 连线自动捡测系统。
注：DICE-E2000比DICE-EH2000减少了数控式实验模拟装置，其它部分基本相同。 |
