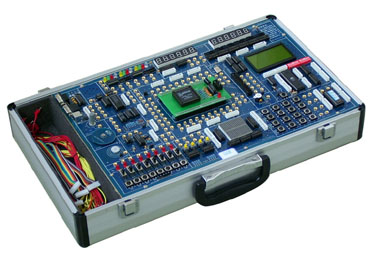

| 型号：DICE-E2000型实验开发系统 |
|
|
| 产品介绍： |
|
DICE-E2000型实验开发系统是一种多功能、高配置、高品质的EDA教学与开发设备。适用于大学本科、研究生的EDA教学、课程设计和毕业设计，也适用于大专院校、科研所项目开发。 |
|
产品特点 |
|
该系统由于采用了独特的“主板+下载板”双板式结构，实验用可编程PLD器件的I/O接口与输入输出器件（开关、按键、数码管、发光二极管、信号源）全部采用自主连接。在PLD器件有限的I/O资源条件下，最大限度的连接上尽可能多的输入输出器件，使得DICE-EDA型实验开发系统能满足从简单的数字电路实验到复杂的数字电路设计实验，并能一直延伸到综合电子设计待创新性实验课题。实验方法从传统的硬件搭试方式转到了软件设计、仿真调试电路系统的实验方式，使传统硬件设计方式用EDA技术来实验。在做各种实验的同时,液晶显示屏提供当前实验信息.连线表等功能,用户也可根据需要编制相关显示信息。 |
|
实验系统的硬件配置： |
|
1.主板可与多种下载板相适配；
2.6位动态扫描显示电路；
3.6位静态锁存显示电路；
4.16位发光二极管显示电路；
5.8位二档开关及其电平指示电路；
6.8位按键开关电子电路；
7.4位脉冲开关电路；
8.一个5V继电器；
9.一个16*16的点阵显示；
10.一个12864C的液晶显示；
11.A/D转换器ADC0809；
12.D/A转换器DAC0832；
13.时钟信号源：4MHZ、2MHZ、1MHZ、500KHZ、8KHZ、
4KHZ、1024HZ、64HZ、8HZ、1HZ；
14.MCS-51单片机总线接口电路；
15.40芯I/O扩展接口；
16.一个5V蜂鸣器；
17.一个四相步进电机；
18.一个5V直流电机；
19.一个4*4小键盘；
20.配有存贮器32K； |
|
主要实验课题 |
|
<一>基本实验： |
1.七人表决器； 2.四位加法器；
3.BCD码加法器； 4.格雷码变换器；
5.四位并行乘法器； 6.触发器；
7.用ABEL语言设计74LS160功能模块计数器；
8.多模加减计数器； 9.可控脉冲发生器；
10.简易数码锁； 11.英语字母显示实验；
12.八位乘法器； 13.序旬检测器；
14.可变模16位加法计数器； 15.正负脉冲数控调制发生器；
16.秒表。 |
|
<二>模块实验： |
1.A/D模数转换器实验； 2.D/A数模转换器实验；
3.继电器控制实验； 4.步进电机控制实验；
5.直流电机控制实验； 6.存储器读写实验；
7.点阵显示实验； 8.液晶显示实验；
9.单片机总线接口实验； 10.键盘扩展实验； |
|
<三>数字系统设计： |
1.数字钟； 2.频率计；3.交通灯， 4.数字锁；
5.出租车计费器；6.抢答器；7.自动电梯；8.彩灯控制器等。 |
|
<四>综合电子设计： |
|
1.FSK发生器（D/A）；2.数据采集（A/D）。 |
