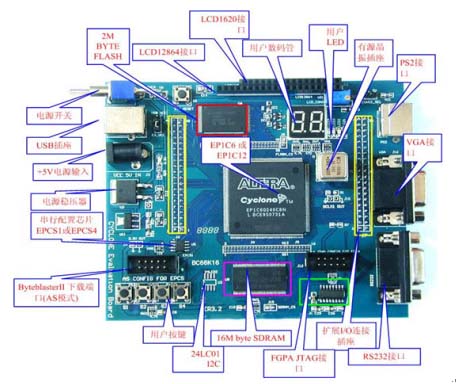

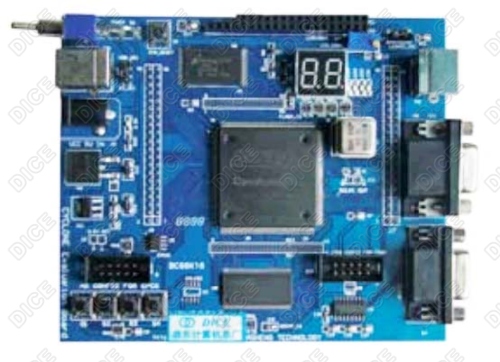

由于FPGA与存储器直接进行高速数据交换。所以成在很多干扰因素，因此这也是很多 开发板速度很难提高的关键原因。所以我们在设计的时候尽量靠近FPGA芯片。这样就最大限度减少因为布板所造成的干扰因素。 我们的开发板的SDRAM和FLASH采用独立的总线.这样就为初学者提供了更加方面灵活的设计途径.同时开发板采用了独特的跳线设计方式,可以在一块 PCB板上使用EP1C6和EP1C12两种不同容量的FPGA芯片,用户在进行设计的时候如果感觉资源不够可以 选用大容量的FPGA芯片.
1。支持EPCS1和EPCS4
EP1C6选用EPCS1配置芯片,EP1C12选用EPCS1配置芯片。
2。16M Byte 高速SDRAM
一片4M×32Bit SDRAM ，最高133MHz读写速度；MT48LC4M32B
3。2M Byte 通用型FLASH 可以升级到4M BYTE
一片1M×16bit(64Mbit) AM29LV160，90ns读写速度； 可以配置为16位或8位模式.
灵活的页面方式，可以用来存储FPGA配置文件或者操作系统镜像文件；
4、板上载有一个50M有源晶振。
由于EP1C6QC240C8芯片最高运行频率80M。50M频率是可以满足大多数应用的，由于我们没有将晶振直接焊接在板上。而是通过晶振插座，所以用户能够方便的根据使用情况，更换不同频率晶振。板上所有GCLK都已经引出。如果和我们的EDA3.2主板进行搭配连接,这样就可以拥有5个以上的时钟 源,并且可以方便的更换不同时钟频率。 |
