创新平台系列

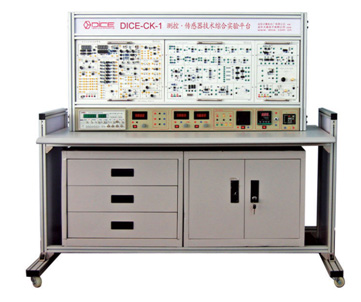

型号: DICE-CK-1型 测控·传感器技术综合实验平台

产品介绍:
一、产品概述

测控技术在现代生产和高科技中得到了广泛的应用,针对当前实验教学的需要,我公司开发了“DICE-CK-1型 测控·传感器技术综合实验平台”,包括以下五门课程:传感器技术、信号与系统、控制理论、计算机控制技术、测控电路的综合实验平台。
1.实验平台能满足传感器与检测技术课程群的实验需求,并且具有占用空间小、挂箱设计规范、互换性强,从基本实验到构成完整系统在一台实验装置上便可以全部实现。避免了不同课程需要不同实验装置、占用空间大、难以构成完整系统、不方便实施综合性和设计型实验的麻烦。
2.能适应不同专业和不同层次的教学需要,可按不同需求选择不同的配置,并可根据用户的要求增添实验挂箱。
3.实验装置能完成传感器与检测技术相关课程实验,通过实验能掌握各种传感器原理、信号处理电路及检测方法。
4.传感器部分:包括压力、压电、应变、电容、霍尔、温度、光敏、气敏(酒、C0)、电涡流、光纤位移、长光栅位移、差动变压器、光电耦合等各种常见传感器。
5.检测部分:利用工业实际中广泛采用的成熟电路完成对各种传感器信号的拾取、转换、调理、采样、存储、解算、控制及显示等处理电路,实验装置充分考虑抗干扰及可靠性技术的应用,学生可以学以致用。
6.通过使用本实验平台,有利于广大学生对书本知识的理解和深化,在完成传感器与检测技术等一系列基本实验后,便能掌握传感器与检测技术课程群所要求的基本原理、操作技能和动手能力。若再完成一个或几个综合型实验,则对系统有一个较为全面的认识,形成基本的解决实践问题的知识体系。如果能进一步完成设计型乃至创新型实验,则将形成解决实践问题的能力和积累解决实践问题的经验,进而培养其创新精神和创新能力。

二、技术性能

1、输入电源:单相三线220V±10% 50HZ
2、工作环境:温度-10℃~+50℃ 相对湿度<85%(25℃) 海拔<4000m
3、绝缘电阻:大于3MΩ
4、装机容量:小于0.5Kva
5、外形尺寸:135cm×60clm×140cm,以产品实物为准

三、装置的配备

1.电源系统
(1)供电及安全体系:单相三线220V电源输入,由漏电保护器的控制电源开关。
(2)直流稳压电源:
①±5V/1A、±12V/1A、±15V/1A直流稳压电源,均具有短路软截止自动恢复保护功能;
②0~30V/1A连续可调电源,均具有短路软截止自动恢复保护功能,带数显电压表指示;
③0~20mA连续可调恒流源、具有开路保护功能,带数显指示功能。

2.常规仪表:
1、直流数字电压表:200mV,2V,20V三档可调。
2、直流数字电流表:范围0~200mA,三位半数显,配合可调恒流源使用。
3、功率函数信号发生器
● 频率范围: 2HZ,20HZ,200HZ,2KHZ,20KHZ,200KHZ,2MHZ,分七档
● 输出波形:正弦波、三角波、方波
● 占空比调节:20%~80%
● 输出电压幅度:20VP-P 输出阻抗:50Ω
● 5位LED频率显示
● 3位LED幅度显示
● 外测范围:10MHZ
● 两档衰减:20dB,40dB
● 有直流偏置功能
● 有VCF功能
● 有TTL输出
● 有输出保护不易损坏
4、低频振荡器部分
(1)频率调节电位器可调振荡频率从1Hz~30Hz。
(2)幅度从0-8VP-P连续可调。
5、音频振荡器部分
(1)频率调节电位器可调振荡频率从400Hz~10KHz,精度±5%。
(2)幅度可从0-10VP-P连续可调。
6、频率/转速表:频率测量范围1~9999Hz,转速测量范围1~9999rpm;
7、温度控制器,加热源:提供一只XMTD3000温度控制器,可以显示设定温度和当前温度。
8、数据采集卡,配套相应PC机上位软件,用于电信号的采集、处理、显示。

四、实验项目
(一)        传感器实验项目
1、金属箔式应变片一单臂电桥性能实验
2、金属箔式应变片一半桥性能实验
3、金属箔式应变片一全桥性能实验
4、直流全桥的应用一电子秤实验
5、交流全桥的应用一振动测量实验
6、扩散硅压阻压力传感器差压测量实验
7、差动变压器的性能实验
8、激励频率对差动变压器特性的影响实验
9、差动变压器零点残余电压补偿实验
10、差动变压器的应用一一振动测量实验
11、电容式传感器的位移特性实验
12、电容传感器动态特性实验
13、直流激励时霍尔式传感器的位移特性实验
14、交流激励时霍尔式传感器的位移特性实验
15、霍尔测速实验
16、霍尔式传感器振动测量实验
17、磁电式转速传感器的测速实验
18、压电式传感器振动实验
19、电涡流传感器的位移特性实验
20、被测体材质、面积大小对电涡流传感器的特性影响实验
21、光纤传感器的位移特性实验
22、光电转速传感器的转速测量实验
23、PTl0温度控制实验
24、集成温度传感器AD590的温度特性验
25、铂电阻温度特性实验
26、K型热电偶测温实验
27、E型热电偶测温实验
28、气敏传感器实验
29、湿敏传感器实验
30、转速控制实验
选配模块实验:
31、光栅尺测量实验
32、光电编码器实验
33、环境噪声测量实验
34、光照强度测量实验
35、红外反射式传感器物件计数实验
36、色标传感器颜色识别实验
(二)信号与系统实验:
1、基本运算单元实验
2、响应与冲激响应实验
3、系统的模拟实验
4、无源滤波器实验
5、定理与信号恢复实验
6、网络状态轨迹的显示实验
7、阶电路的暂态响应实验
8、电路的暂态响应实验
9、电路传输特性实验
10、络函数的模拟实验
11、冲信号的分解实验
12、脉冲信号的合成实验
13、度对波形合成的影响实验
(三)、控制理论实验
1、典型环节的模拟研究
2、典型系统瞬态响应和稳定性
3、系统校正
4、控制系统的频率特性
5、典型非线性环节
6、非线性系统(一)
7、非线性系统(二)
8、采样系统分析
9、采样控制系统的校正
10、状态反馈(极点配置)
(四)、计算机控制技术实验项目
1、A/D,D/A转换
2、采样保持器
3、数字滤波
4、积分分离式PID控制
5、最小拍有纹波系统实验
6、最小拍无纹波系统实验
7、大林算法控制
8、非线性控制
9、解耦控制
10、综合控制实验
(五)、计算机控制技术系统实验
1、直流电机闭环调速实验(实物)
2、温度闭环控制实验(实物)
3、步进电机调速实验(实物)
(六)、测控电路实验项目
1、差动放大器实验;
2、信号放大器实验;
3、信号运算电路实验;
4、电压比较器实验;
5、电阻链分相细分实验;
6、幅度调制及解调实验;
7、调相电桥实验;
8、脉宽调制电路实验;
9、调频及鉴频实验;
10、开关电容滤波器实验;
11、开关式相乘调制及解调实验;
12、精密整流全检波实验;
13、开关式全波相敏检波实验。
