创新平台系列

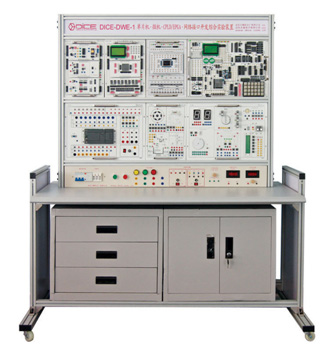

型号: DICE-DWE-1型 单片机·微机·CPLD\FPGA·网络接口开发综合实验装置

产品介绍:
一、产品概述

“DICE-DWE-1型 单片机·微机·CPLD/FPGA·网络接口开发综合实验装置”,集成了MCS-51单片机、MCS-96单片机、INTEL8088微机、CPLD/FPGA、单片机网络接口应用等多种技术于一体,提供了优化的软件和硬件集成资料,适合“单片机原理及接口技术”、“微机控制技术”、“微机原理与接口”、“CPLD/FPGA原理及其应用技术”教学实验大纲要求,配有丰富的外围接口电路,提供完善的实验例程,是各高等院校开展微处理器教学、课程设计、电子设计竞赛及科研开发的理想设备

二、特点

1、MCS-51单片机、MCS-96单片机、INTEL8088微机三合一系统
DICE-DWE-1是集51、96、8088(以下简称88)三大系列CPU于一体的三合一实验系统。内置5196仿真器和8088实验系统。该系统以8088实验系统作为基板,自成一体,可单独作为8086微机原理和接口实验使用,也可分别叠插51或96CPU卡,构成51/96单片机实验开发系统,DICE-DWE-1系统结构紧凑,资源充分共享,无总线开关切换,自动识别CPU的类型。实验系统软、硬件配置完善,仿真软件支持Win98/2000/XP等操作系统,并支持汇编语言和C语言的开发,实验内容丰富,是单片机、微机原理和接口教学的理想平台。
2、单片机网络接口应用系统
集成了众多网络接口电路,这些网络接口电路涵盖了MCU的各个领域,并能够提供用
户领先的应用和设计的方法。
3、CPLD/FPGA系统,包含数字和模拟EDA系统
数字EDA系统配有Altera公司的EP1K30器件,具有30000门的FPGA芯片,可兼容多种电压内核芯片。也可配置Lattice公司的ISPLSI1032E器件,具有6000门的CPLD芯片。
模拟EDA系统配有Lattice公司的ispPAC系列器件,配套专用编程下载线和下载软件。
4、可选配C8051F020单片机模块,配备EC5仿真器。
5、可选配我公司专利产品DICE-DAQ数控式创新实验平台,可完成如四层电梯、交通灯控制、水塔水位自动控制等多达15个创新实验。

三、技术性能

1、输入电源:单相三线220V±10% 50HZ
2、工作环境:温度-10℃~+50℃ 相对湿度<85%(25℃) 海拔<4000m
3、绝缘电阻:大于3MΩ
4、装机容量:小于0.5Kva
5、外形尺寸:135cm×60clm×140cm,以产品实物为准

四、系统配置

1.控制器单元挂箱:挂箱主要用于插接不同的CPU模块。挂箱上包含了CPU模块的接口插座和基本实验电路及系统扩展电路,可单独完成大部分的基本实验,挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和其他挂箱连接。挂箱上的资源如下:

(1)8155接口模块
(2)8255接口模块
(3)8279键盘显示接口模块
(4)8253可编程定时器模块
(5)MAX813硬件看门狗模块
(6)I2C EEROM模块
(7)8250模块
(8)8251模块
(9)AT24C02存储器模块
(10)PCF8563日历时钟模块
(11)单次脉冲模块
(12)93C46串行EEPROM模块
(13)红外线收发模块
(14)DS18B20数字温度传感器模块
(15)开关量输入模块
(16)关量输出模块
控制器单元挂箱支持CPU模块和译码模块:
模块名称
功能指标
8088 CPU模块
INTEL8088微处理器芯片
96系列CPU模块
INTEL196KB芯片
51系列CPU模块
支持80C31、80C51,含32K SRAM、64K ROM组成数据总线、地址总线和控制总线
Cygnal51CPU模块(选配)
采用美国Cygnal公司的嵌入式单片机C8051F020芯片,含32K SRAM,组成数据总线、地址总线和控制总线
译码模块
采用LATTICE公司的ispLSI1016E完成整个系统的译码工作
2.信号转换单元挂箱:挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和控制器单元挂箱信号连接。
挂箱支持的模块:
模块名称
功能指标
8位并行AD模块
由AD0809模数转换电路组成8路8位AD。
8位并行DA模块
由两只DA0832数模转换电路组成2路8位DA。
12位并行AD模块
由AD574模数转换电路组成12位AD。
12位并行DA模块
由TLV5613数模转换电路组成12位DA。
I/O 扩展模块
由两块74LS244芯片扩展成16路并行输入电路。
由两块74LS273芯片扩展成16路并行输出电路。
用74LS164芯片组成串转并输出电路。
用74LS165芯片组成并转串输入电路。
转换模块
用LM311实现V/F电路和F/V电路
用TLC549芯片组成串行AD转换电路。
用TLC5615芯片组成串行DA转换电路。
3.通信与打印机单元挂箱:挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和其他挂箱信号连接,打印机装在挂箱的底板上。

挂箱支持的模块:

模块名称
功能指标
RS232/RS485/CAN总线通信模块
由MAX232芯片组成RS232通信电路,MAX485芯片组成RS485通信电路。
由SJA1000芯片和TJA1050芯片组成CAN总线电路。
USB通信模块
由1581芯片组成USB2.0通信模块
网络控制器模块
采用RTL8019AS芯片
 4.显示与键盘单元挂箱:挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和其他挂箱信号连接。
挂箱支持的模块:
模块名称
功能指标
静态显示模块
由74LS164芯片驱动
动态显示模块
采用8位8段LED数码管。
液晶显示模块
提供128*64点阵的液晶显示屏
CPLD模块
采用LATTICE公司1032芯片
4*4行列式键盘
公共键盘
5、对象挂箱(一) :挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和其他挂箱信号连接。
挂箱支持的模块:
模块名称
功能指标
继电器模块
由两个5V继电器、2个12V继电器和2个24V继电器组成。
光耦隔离模块
由3个TLP521-4芯片组成12入12出。
LED显示模块
用16个LED灯组成逻辑电平测试电路
开关量模块
用16个按键组成高低电平输出电路
6、对象挂箱(二) :挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和其他挂箱信号连接。
挂箱支持的模块:
模块名称
功能指标
IC卡读写模块
I2C总线实现IC卡的读写及识别
直流电机
带驱动小直流电机,测速部分由1个霍尔传感器组成
步进电机
采用四相步进电机,带驱动电路
交通灯模块
采用16个LED灯和四位数码管组成。
语音处理模块
采用1730专用语音芯片组成
PWM调制模块
由324运放芯片组成,用于小直流电机调速
7、DICE-EDA 挂箱(一)(数字EDA系统CPLD/FPGA)
模块名称
功能指标
FPGA器件:EP1K30
Altera公司30000门FPGA
CPLD器件:Lattice1032E
Lattice公司6000门CPLD
VGA接口
VGA接口,接显示器做彩条信号实验
PS/2键盘接口
PS/2键盘接口逻辑设计
8、DICE-EDA 挂箱(二)(模拟EDA系统)
LATTICE ispPAC系列器件IspPAC10及相关外围、下载电路。

五、实验项目
1、MCS-51单片机实验项目:
软件部分实验:

1.清零程序田
2.拆字程序
3.拼字程序
4.数据区传送子程序
5.数据排序实验
6.查找相同数据个数
7.无符号双字节快速乘法子程序
8.多分支程序
9.多分支程序
10.电脑时钟实验
硬件部分实验:
1.  P1口亮灯实
2.  P1口转弯灯实验
3.  P3.3口输入,P1口输出实验
4.  4.工业顺序控制实验
5.8255 A、B、C口输出方波实验
6.8255 PA口控制PB口
7.8255控制交通灯
8.简单I/O扩展实验
9.并行ADC 0809转换实验
10.并行DAC 0832转换实验
11.8279键盘显示实验
*12.通用打印机实验
13.微型打印机实验
14.2C储存卡读写实验
15.语音芯片ISD173控制实验(录音)
16.语音芯片ISD1730控制实验(放音)
17.继电器控制实验
18.步进电机控制
19.8253方波实验
20.小直流电机调速实验
21.16*16 LED点阵显示实验
22.128*64 LCD液晶显示实验
23.8250可编程异步通讯接口实验
24.8251可编程通讯接口实验
25.单片机RS232/485串行发送实验
26.单片机RS232/485串行接收实验
27.DS18B20单总线温度测量实验
28.红外线遥控收发实验
29.串行A/D TLC549转换实验
30.串行10位D/A TLC5615转换实验
31.PCF8563  I²C日历时钟实验
32.MAX813看门狗实验
33.PWM脉宽调制实验
34.74LS164串并转换
35.74LS165并串转换
36.LM331 V/F转换实验
37.AT24C02  I2C总线存储器读写实验
38.串行存储芯片93C46读写实验
39.电子音乐演奏实验
40.CAN总线通讯接口实验
41.以太网TCP/IP协议接口实验
42.USB2.0通讯接口实验
43.LM331 F/V转换实验
44.LM331 V/F转换实验
45.AD574 12位并行模数转换实验
46.TLV5613 12位并行数模转换实验
44*.4行列式键盘实验
48.8位静态显示器实验
49.8位动态显示器实验
50.光耦隔离模块实验
51.模拟十字路口交通灯实验

2、96部分实验(CPU:80C196KB)
软件实验:

1.清零程序
2.拆字程序
3.拼字程序
4.数字区传送子程序
5.数据排序实验
6.查找相同个数
7.无符号双字节快速乘法子程序
8.多分支程序
硬件实验:
1.P1口亮灯实验
2.P1口转弯灯实验
3.P2.6口输入,P1口输出
4.工业顺序控制
5.8255 A、B、C口输出方波
6.8255 PA口控制PB口
7.8255控制交通灯
8.简单I/O扩展
9. A/D转换实验
10.D/A转换实验
11.8279键盘显示实验
12.通用打印机
13.继电器控制
14.8253方波
15.步进电机控制

3、88实验部份
软件实验:

1.二进制多位加法实验
2.二进制转换为BCD码实验
3.BCD码转换为二进制码
4.十进制数的BCD码相减运算
5.内存清零实验
6.数码显示实验
7.求最大数和最小数
8.数据块传送实验
9.分支程序
硬件实验:
1.A/D转换实验
2.D/A转换实验(一)
3.D/A转换实验(二)
4.8255A并行口实验(一)
5.8255A并行口实验(二)
6.定时器/计数器实验
7.8259单级中断控制器实验
8.串行口发送实验(双机通讯)
9.串行口接收实验(双机通讯)
10.小直流电机调速实验;
11.步进电机控制
12.继电器控制
13.存贮器读写实验
14.电子琴实验
15.简单I/O口扩展实验
16.8251可编程通讯接口和PC机通讯
17.16*16 LED点阵显示实验
18.128*64 LCD液晶显示实验
19.8237 DMA传送实验
20.8250可编程异步通讯接口实验
21.8279 键盘显示实验
22.温度控制实验
23.压力测量实验

3.CPLD/FPGA模块实验
基本实验:

1、 七人表决器
2、四位加法器
3、 BCD码加法器
4、格雷码变换器
5、格雷码变换器
6、触发器(D,JK)
7、设计74LS160功能模块计数器
8、多模加减计数器
9、可控脉冲发生器
10、简易数码锁
11、语字母显示实验
12、八位乘法器
13、序列检测器
14、可变模16位加法计数器
15、正负脉冲数控调制发生器
16、秒表设计实验
模块实验:
17、A/D 0809模数转换器实验
18、D/A 0832数模转换器实验
19、步进电机控制实验
20、小直流电机转速控制
21、16*16 LED点阵显示实验
22、VGA接口彩条信号实验
23、4*4键盘扩展实验
24、128*64 LCD液晶显示实验
25、电子音乐演奏实验
26、RS232串口发送实验(SEND)
27、RS232串口接收实验(RECEIVE)
28、PS/2键盘接口逻辑设计
29、异步串口通讯(UART)
30、串行A/D转换实验TLC549
31、波形发生器实验
32、存储器读写实验
模拟EDA实验:
33、IspPAC10增益的设定与调整
34、IspPAC10增益的放大与衰减
35、IspPAC10二阶滤波器的实现
36、IspPAC10电桥测量实验
37、IspPAC10在Single-Ended中的应用
38、IspPAC10实现温度监测
4.嵌入式单片机(C8051F020)实验(选配模块)
1.数字I/O口交叉开关设置实验
2.UART串能通讯实验
3.配置内部和外部振荡器实验
4.片内模数转换(ADC)实验
5.  I/O输入、输出实验
6.片内数模转换(DAC)实验
7.定时器实验
8.SRAM外部数据存储器扩展实验
9.外部中断实验
10.SPI串行Flash存储器数据读写实验
11.计数器实验
5.DICE-DAQ数控式创新实验平台(选配模块)
1.机器人扫地雷
2.刀库捷径选择
3.四层电梯
4.四级传送带
5.邮件分拣
6.水塔水位控制
7.交流电机Y/△起动开环控制
8.交通信号灯
9.步进电机
10.舞台灯
11.LED显示
12.液体混合装置
13.八通道逻辑分析
14.温度压力
15.连线自检
