| C8051F单片机评估板 |
| 型号：DICE-F005评估板 |
|
|
| 产品介绍： |
1．产品简介
A． DICE-F005评估板简介
本评估板是针对C8051F005单片机（SOC）而设计的，包括C8051F005单片机基本外围电路及常用电路，并且将单片机的所有管脚外引以便用户扩展。我们对本单片机常用的和最有特色的功能编写测试程序，本评估板能使开发者迅速掌握C8051F005单片机的软硬件设计，大大缩短了产品开发周期。
B． C8051F 单片机简介
C8051F 单片机是完全集成的混合信号系统级芯片（SOC），具有与8051 兼容的高速CIP-51 内核，与MCS-51 指令集完全兼容，片内集成了数据采集和控制系统中常用的模拟、数字外设及其他功能部件；内置FLASH 程序存储器、内部RAM，大部分器件内部还有位于外部数据存储器空间的RAM，即XRAM。C8051F 单片机具有片内调试电路，通过4 脚的JTAG （或者2 脚C2） 接口可以进行非侵入式、全速的在系统调试。
2．核心MCU资源
C8051F005是完全集成的混合信号系统级MCU芯片。下面列举了一些主要芯片资源：
·高速流水线结构的8051兼容的CIP-51内核（最大25MIPS）；
·全速非侵入式的系统调试接口（片内）；
·真正12位100ksps的8通道ADC，带PGA和模拟多路开关；
·两个12位DAC，可编程更新时序；
·32K字节可在系统编程的FLASH存储器；
·2304（2048+256）字节的片内RAM；
·硬件实现的SPI，SMBus/IIC和1个UART串行接口；
·4个通用的16位定时器；
·具有5个捕捉/比较模块的可编程计数器/定时器阵列；
·片内看门狗定时器，2个比较器，VDD监视器和温度传感器；
·32个I/O端口；
·-40~85度工业级温度范围；
·2.7V~3.6V工作电压，64脚TQFP封装；

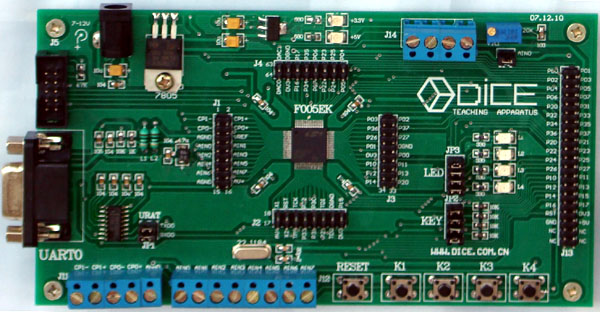

3．板上资源
·MCU：C8051F050，片内32K FLASH，2304Byte SRAM。
·8 路12bit AD 采样，通过接线端子引出。
·2 路12bit DA，通过接线端子引出。
·1 路RS232 接口。
·所有管脚外扩。
·4 个按键、4 个LED 等。
·JTAG 调试接口。
4．评估板组成：
A． DICE-F005评估板一块；
B． 交叉串口线一条；
C． 9V 直流电源一个；
D． 软件光盘一张；
光盘内容：
D-1 DICE-F005评估板使用手册；
D-2 DICE-F005评估板原理图；
D-3 DICE-F005评估板元器件资料；
D-4 DICE-F005评估板功能测试程序源码；
D-5 tools工具文件夹（KEIL C软件、驱动、DICE-EC5复位软件、串口设 调试助手）；
D-6 其它相关资料；
5．DICE-EC5仿真器功能：
DICE-EC5开发工具含有先进的调试功能部件，能够使用户更好地进行软硬件设计。因为C8051F005固有的调试能力，所以它能被安装到最终应用系统。DICE-EC5开发工具拥有如下调试/仿真器特性：
* 运行，停止，单步
* 设置硬件断点
* 检查/修改存储器和寄存器
* 下传（载）程序存储器
6．实验项目
(1) delay延时测试程序
(2) timer定时器测试程序
(3) KEY-DAC测试程序
(4) ADC-UART测试程序 |
|
|
|
|
|
|
