产品概述
 本实验系统是《MCS-51单片机原理与接口》《单片机控制技术》《自动化控制》《EDA》《VHDL硬件描述语言》《CPLD/FPGA应用基础》等课程教学的最佳配套实验设备，在传统实验项目的基础上新增加了新型实用接口电路（如1 WIRE /I²C/SPI总线等）和通讯类接口实验(如SB2.0/TCP/IP/CAN/红外线收发等)。更值得一提的是，该系统配置了本公司的专利产品“数控式实验演示模拟装置”，配以上位动画软件，可增加十多个复杂的综合类实验。为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境。也可作为科研、开发工作者的得力助手。
一、系统组成：

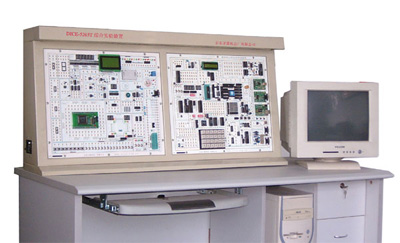

该实验装置是由控制屏、实验桌、内置直流稳压电源和漏电断路器组成。控制屏有两大块491*417的双面印刷线路板组成。实验系统电路部分:开放式4*6键盘实验电路,开放式6位动态数码管显示电路; 开放式6位静态数码管显示电路;128*64组成的LCD图文实验电路;16*2液晶显示电路;16*16 LED点阵电路;8250、8251、8253、8255、0809、0832、RS232/485等常用芯片接口电路;小型直流电机、步进电机、温度压力、电子音响电路喇叭、8MHZ频率源模块、24MHZ频率源模块、16路开关逻辑电平输入、8路按钮开关输入、16输出电路、ISP在线下载电路、DS18B20、TLC549串行A/D、TLC5615 10位串行D/A、PCF8563 I2C日历时钟、RS232、MAX485、红外线遥控收发电路、USB总线接口isp1581、CAN总线控制器SJA1000、CAN总线收发器TJA1050T、网络芯片RTL8019AS、看门狗电路MAX813L、PWM转换电路、V/F转换、温度、压力传感器等电路。

（1）该实验系统配置DICE-3000型高性能硬件仿真器，64K数据空间、64K程序空间全部开发，不占用CPU资源，采用双CPU模式，仿真CPU和用户CPU独立运行，上位仿真软件支持汇编、C语言、PL/M语言。可运行于WIN98/2000/NT/XP操作系统平台。
（2） 在线编程自动识别,无需开关切换。提供下载式单片机和下载接口，对89S5X在线编程。
（3）实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。
（4）系统支持二种工作方式：一是联机运行:在与上位软件联机的状态下实现各种调试和行运的操作,二是脱机运行:系统配有管理监控,在无仿真器状态下,系统自动切换到脱机管理状态,用户可轻松调用EPROM中的实验程序完成硬件实验。

三、实验项目

(一)软件实验
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）数据区传送子程序；
（5）数据排序实验；
（6）查找相同数据个数；
（7）无符号双字节快速乘法子程序；
（8）多分支程序；
（9）脉冲计数实验；
（10）电脑时钟实验。
（二）硬件实验
（1）P1口亮灯实验；
（2）P1口转弯灯实验；
（3）P3.3口输入，P1口输出实验；
（4）工业顺序控制实验；
（5）8255 A、B、C口输出方波实验；
（6）8255 PA口控制PB口；
（7）8255控制交通灯；
（8）简单I/O扩展实验；
（9）A/D0809转换实验；
（10）D/A0832转换实验；
（11）8279键盘显示实验；
*（12）通用打印机实验；
*（13）微型打印机打印字符、曲线、汉字实验；
*（14）日历时钟DS12887控制实验；
（15）I2C储存卡读写实验；
（16）语音芯片ISD1420控制实验（录音）；
（17）语音芯片ISD1420控制实验（放音）；
（18）继电器控制实验；
（19）步进电机控制；
（20）8253方波实验；
（21）小直流电机调速实验；
（22）16*16 LED点阵显示实验；
（23）128*64 LCD液晶显示实验；
（24）8250可编程异步通讯接口实验（自发自收）；
（25）8251可编程通讯接口实验（与PC机）；
（26）单片机RS232/485串行发送实验（双机通讯）；
（27）单片机RS232/485串行接收实验（双机通讯）；
（28）温度压力传感器实验； 新型实用接口实验；
（29）CAN总线通讯接口实验；
（30）以太网TCP/IP协议接口实验；
(31)USB2.0通讯接口实验；
（32） DS18B20单总线温度测量实验；
（33）红外线遥控收发实验；
（34）TLC549串行A/D转换实验；
（35）TLC5615 10位D/A串行转换实验；
（36）PCF8563 I²C日历时钟实验；
（37）MAX813看门狗实验
（38）V/F转换电路
（39）93C46串行EEPROM读写实验
（40）AT24C02读写实验
（41）PWM转换实验
（42）串并转换实验（74LS164）
（43）并串转换实验（74LS165）
（44）电子音乐实验
（45）扩展2位七段LED实验
（46）扩展8155模块实验
（47）16*2 LCD液晶显示电路
（48）十字路口交通灯模型控制实验
（49）单片机ISP最小系统实验
（50）多个IC扩展插座,可扩展多个实验

(二)数控式实验演示模拟装置可完成的控制类项目：
（1）机器人扫地雷、
（2）刀库捷径选择、
（3）四层电梯、
（4）四级传送带、
（5）邮件分拣、
（6）水塔水位控制、
（7）交流电机Y/△起动开环控制:
（8）交通信号灯、
（9）步进电机、
（10）舞台灯、
（11）LED显示、
（12）液体混合装置、
（13）八通道逻辑分析、
（14）温度压力、
（15）连线自检。
(四)可编程CPLD/FPGA应用实验（标准配置Lattice 1032卡,也可选配其它CPLD/FPGA系统卡）
(1)3×8译码器的设计
(2)编码器的设计
(3)数码转换（二~十进制）及显示
(4)算术运算（4位全法器的设计）
(5)四位并行乘法器
(6)存储器设计（SRAM）
(7)设计基本触发器（D，JK）
(8)设计74LS160计数器功能模块
(9)状态机电路设计
(10)可控脉冲发生器
(11)占空比可调信号发生器
(12)高精度频率计设计
(13) 模数转换实验（ADC0809）
(14)数模转换实验（DAC0832）
(15)步进电机
(16)点阵显示（16*16 LED）
(17)电子时钟实验
(18)数码管静态显示实验
(19)VGA接口彩条信号实验
(20)4*4键盘扩展实验
(21)LCD液晶显示（128*64）
(22)电子音乐演奏实验
(23)RS232串口发送实验（send）
