DICE-598T单片机·微机综合实验开发装置,单片机实验系列实验仪器

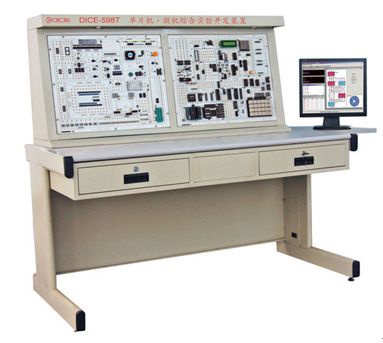

DICE-598T是一套台式多功能单片机·微机·CPLD／FPGA综合实验开发装置(简称系统),该系统在598K实验系统的基础上,结合现代电子技术的需要,增设了许多新型实用接口、单片机通信、控制技术,通过本系统可完成单片机(51/196)、微机(8086)、EDA等学科的原理接口实验和应用,为单片机·微机实验室提供综合实验平台,同时也为从事单片机·微机开发人员提供理想的实验环境。
一、系统组成：
该实验装置是由控制屏、内置直流稳压电源、漏电断路器等组成，控制屏有两大块的双面印刷线路板组成。

二、主要特点:

1、598T是集51、96、8088（以下简称88）三大系列CPU于一体的三合一实验系统。内置DICE-3000仿真器(5196)和8088实验系统。该系统以8088实验系统作为基板，自成一体，可单独作为8086微机原理和接口实验使用，也可分别叠插51或96CPU卡，构成51/96单片机实验开发系统，598T系统结构紧凑，资源充分共享，无总线开关切换，自动识别CPU的类型。
2、实验系统软、硬件配置完善，仿真软件支持Win98/2000等操作系统，并支持汇编语言和C语言的开发，实验内容丰富，是单片机、微机原理和接口教学的理想平台。
3、598T同时配置EDA下载板和相应IO接口,支持altera、lattice、xilinx三家公司CPLD/FPGA芯片实验开发。
4、提供多种总线类型的实验模块,包括并行总线、RS232总线、RS485总线、I2C总线、SPI串行总线、USB总线、CAN总线、1-WIRE总线和以太网接口,可调试新型外围接口芯片有:I2C串行RAM AT24C02、I2C串行实时时钟PCF8563T、I2C串行10位D/A TL5615、8位A/D TL549、1-WIRE总线数字温度传感器DS 18B20、RS232芯片MAX232、MAX485、CAN总线控制器SJA1000、CAN总线收发器TJA1050T、网络芯片RTL8019AS、看门狗电路MAX813L。
5、提供多种输入／输出设备，包括字符式1602 LCD、128X64点阵LCD、16X16LED点阵、4X6开放式键盘、6位开放式数码管、IC卡、步进电机、小直流电机、小直流电机、继电器、语音录放(含话筒、喇叭)、打印机接口、小直流电机闭环控制、温度闭环控制等。
6、学生可通过实验台内置的仿真器联PC机调试、运行所有的实验程序,也可不联PC机独立运行。
7、提供数控式实验演示模拟装置,可完成15个闭环、开环控制类实验,利用上位软件为控制对象提供实物模拟。

三、实验项目

（一）、单片机内部功能实验：
1、单片机内部定时／计数器实验（脉冲计数）
2、单片机内部定时／计数器实验、中断控制综合实验（电脑时钟）
3、单片机串行口实验—双机通信
4、单片机串行口实验—单片机与电脑联机通信实验
5、单片机I／O口实验
6、单片机最小系统实验
8、串并转换（7 4 L S 1 6 4），扩展2位七段LED实验
9、并串转换（7 4 L S 1 6 5）实验
10、v／F转换实验
（二）、单片机、微机常用接口与应用实验
11、8位8路A／D转换ADC 0 8 0 9实验
12、8位1路D／A转换D A C 0 8 3 2实验
13、定时／计数器8 2 5 3 A实验
14、串行通信接口控制电路8 2 5 1／8250实验
15、I／O口（7 4 L S 2 7 3／7 4 L S 2 4 4）扩展实验
16、并行口扩展实验8 2 5 5／8 1 5 5
17、地址译码（3一8译码器7 4 L S 1 3 8）实验
18, 8279键盘输入、LED显示输出实验
19、打印机接口控制实验（打印机选配）
20、继电器控制实验
21、音乐控制实验
22、语音录放实验
23、步进电机（4相）控制
24、十字路口交通灯模型控制实验
25 、16X16 LED点阵实验
26 、128X64 LCD点阵实验
（三）、单片机新型总线控制接口实验
27、I2C串行RAM24C02读写实验
28、12C串行10位D/A T L 5615 D/A转换实验
29、I2C串行8位A/D T L 549 A/D转换实验
30、I2C串行实时时钟PCF8563T应用实验
31、I-WIRE总线数字温度传感器DS 18B20应用实验
32, CAN控制器STA1000, CAN收发器TJA1050T应用实验
33、以态网接口RTL8019AS应用实验
34、 RS232/485通信接口实验
35、USB总线接口实验
( 四)、单片机、微机控制应用小系统实验
36、直流电机闭环控制实验
37、温度测量控制（PID调节闭环控制）
(五)、微机接口实验
38、8237DMA数据传送实验
39、8259中断控制器实验
（六）、可编程CPLD／ＦＰＧＡ应用实验
isplsi1032下载应用实验,其它公司下载板为选配实验。
（七）自行扩展实验
通过IC扩展区用户可自行扩展各种数字电路、单片机应用实验。

另可提供下列功能实验模块：
⑴接触式、非接触式IC卡实验模块
⑵线性V/F、F/V变换模块
⑶半导体温度传感器实验
⑷K型热电偶传感器实验
⑸霍尔传感器实验
⑹湿敏传感器实验
⑺热敏传感器实验
⑻气体传感器实验
⑼重力传感器实验
⑽USB2.0总线接口实验,CAN总线接口实验和TCP/IP以太网实验.
⑾CPU在线编程
⑿10位串行D/A转换(TLC5615)
⒀8位串行A/D转换(TLC549)
⒁18B20数字温度传感器
⒂红外线收发模块
⒃PWM转换电路
⒄I2C串行时钟日历电路(PCF8563)
⒅MAX813看门狗复位电路模块
