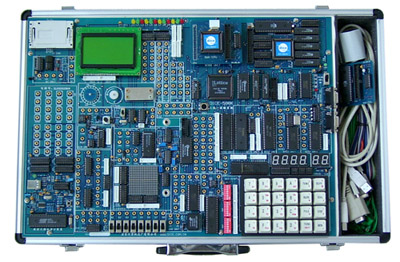

一、主要特点
①由8088实验开发系统作为基板,51/196选为插卡,免除了数据选择开关,减少了插卡引脚,提高了机器性能,使操作更方便，主机自动识别CPU类型,自动切换不同CPU的三总线连接,使用极其方便，系统采用USB通讯接口，性能更加稳定、可靠、方便。
②该实验仪基于一种灵活多变开放式的构思,所有电路单元尽可能独立开放,提高实验的自由度,灵活性,各单元模块可组成多种多样功能各异的实验电路,可给学生留下创造性的发展空间,极大地提高了资源利用率,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。
③主板上还配有专利产品:数控式实验演示模拟装置,结合上位演示软件和USB接口,可以做15个很有编程技术深度的实验,其中大部分是闭环实验,这是DICE产品独有功能。实验时丰富多彩的实验画面让学生学习兴趣大大增加, 不仅使学生技术上更容易得到提高,同时给学生带来轻松愉快的感觉。
④主机板留有扩展卡座,如再选配我厂生产的实验卡可完成语言控制实验、日历时钟、单片机多路远程通信、I2C总线接口等复杂系统的实验和各种应用控制类应用。
⑤系统支持二种工作方式：一是联机运行:在与上位软件联机的状态下实现各种调试和行运的操作,二是脱机运行:系统配有管理监控,在无电脑的情况下,系统可以自动切换到脱机管理状态,用户可轻松调用实验程序的EPROM完成52个实验。
⑥该实验仪系统集成DICE-3000型51/96通用单片机仿真器，64K数据空间、64K程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和实验CPU独立运行,软件支持汇编、PL/M、C语言,性能极好。
二、系统组成
|
常用接口电路
|
8255扩展模块
|
输出接口
|
128*64字符型液晶
(16*2字符型液晶接口)
|
|
8155扩展模块
|
16×16LED点阵显示
|
|
8253定时/计数器模块
|
八位逻辑电平显示；
|
|
8250可编程序异步通迅接口
|
继电器控制电路
|
|
8251可编程序异步通迅接口
|
扬声器驱动电路
|
|
8279键盘显示接口
|
存储器芯片
|
SRAM 62256数据存储器
|
|
8259单级中断控制器模块
|
（27C512）程序存储器
|
|
8237 DMA传送模块
|
数据转换
|
并行A/D0809转换接口
|
|
感温二极管传感器模块
|
并行D/A0832转换接口
|
|
压力传器模块
|
通信接口
|
RS-232接口
|
|
霍尔传感器模块
|
RS-485接口
|
|
定时器/计数器扩展接口
|
|
I/O扩展接口（244、373）
|
|
接触式IC卡接口
|
|
打印机接口
|
CPU扩展接口
|
8088模块
|
|
时钟发生电路
|
AT89S52扩展模块
|
|
模拟量发生器模块
|
80C196扩展模块
|
|
步进电机驱动（实物）
|
|
直流电机驱动（实物）
|
集成51/96仿真器
|
|
输入接口
|
4×6阵列式键盘
|
电子演示装置（专利产品）
（可扩展15个实验）
|
|
八位拨码开关
|
|
单次脉冲源
|
三、实验项目
51部分实验：（CPU：AT89S52）
软件实验
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）数据区传送子程序；
（5）数据排序实验；
（6）查找相同数据个数；
（7）无符号双字节快速乘法子程序；
（8）多分支程序；
（9）脉冲计数实验；
（10）电脑时钟实验。
硬件实验
（1）P1口亮灯实验；
（2）P1口转弯灯实验；
（3）P3.3口输入，P1口输出实验；
（4）工业顺序控制实验；
（5）8255 A、B、C口输出方波实验；
（6）8255 PA口控制PB口；
（7）8255控制交通灯；
（8）简单I/O扩展实验；
（9）A/D0809转换实验；
（10）D/A0832转换实验；
（11）8279键盘显示实验；
*（12）通用打印机实验；
*（13）微型打印机打印字符、曲线、汉字实验；
*（14）日历时钟DS12887控制实验；
（15）I2C储存卡读写实验；
*（16）语音芯片ISD1420控制实验（录音）；
*（17）语音芯片ISD1420控制实验（放音）；
（18）继电器控制实验；
（19）步进电机控制；
（20）8253方波实验；
（21）小直流电机调速实验；
（22）16*16 LED点阵显示实验；
（23）128*64 LCD液晶显示实验；
（24）8250可编程异步通讯接口实验（自发自收）；
（25）8251可编程通讯接口实验（与PC机）；
（26）单片机RS232/485串行发送实验（双机通讯）；
（27）单片机RS232/485串行接收实验（双机通讯）；
（28）温度压力实验；
（29）电子音乐实验
96部分实验（CPU：80C196KB）
软件实验
(1)清零程序
(2)拆字程序
(3)拼字程序
(4)数字区传送子程序
(5)数据排序实验
(6)查找相同个数
(7)无符号双字节快速乘法子程序
(8)多分支程序
硬件实验
(1) P1口亮灯实验
(2) P1口转弯灯实验
(3) P2.6口输入，P1口输出
(4) 工业顺序控制
(5) 8255 A、B、C口输出方波
(6) 8255 PA口控制PB口
(7) 8255控制交通灯
(8) 简单I/O扩展
(9) A/D转换实验
(10)D/A转换实验
(11)8279键盘显示实验
(12)通用打印机
(13)继电器控制
(14)8253方波
(15)步进电机控制
88实验部份
软件实验：
（1）二进制多位加法实验
（2）二进制转换为BCD码实验
（3）BCD码转换为二进制码
(4）十进制数的BCD码相减运算
（5）内存清零实验
（6）数码显示实验
（7）求最大数和最小数
（8）数据块传送实验
（9）分支程序设计。
硬件实验：
（1）A/D转换实验
（2）D/A转换实验（一）
（3）D/A转换实验（二）
（4）8255A并行口实验（一）
（5）8255A并行口实验（二）
（6）定时器/计数器实验
（7）8259单级中断控制器实验
（8）串行口发送实验（双机通讯）
（9）串行口接收实验（双机通讯）
（10）小直流电机调速实验；
（11）步进电机控制
（12）继电器控制
（13）存贮器读写实验
（14）电子琴实验
（15）简单I/O口扩展实验
（16）8251可编程通讯接口和PC机通讯
（17）16*16 LED点阵显示实验
（18）128*64 LCD液晶显示实验
（19）8237 DMA传送实验
（20）8250可编程异步通讯接口实验
（21）8279 键盘显示实验
（22）温度控制实验
（23）压力测量实验
(三)数控式实验演示模拟装置可完成的控制类项目：（专利产品，USB接口）
闭环控制:
（1） 机器人扫地雷、
（2） 刀库捷径选择、
（3） 四层电梯、
（4） 四级传送带、
（5） 邮件分拣、
（6） 水塔水位控制、
（7） 交流电机Y/△起动
开环控制:
（8） 交通信号灯、
（9） 步进电机、
（10） 舞台灯
（11） LED显示、
（12） 液体混合装置、
（13） 八通道逻辑分析、
（14） 温度压力、
（15） 连线自检。
注：实验项目前打*星号为选配扩展卡实验。
（四）配置清单：
DICE598K主机1台
51/196CPU卡各1抉
IC卡1块
实验连线30支
电源线1支
指导手册3本
说明书1本
系统调试软件及实验程序全套
保修卡合格证全套 |
