DICE-5208K实验系统是《MCS-51单片机原理与接口》《单片机控制技术》《自动化控制》《C8051Fxxx高速SOC单片机原理及应用》《EDA》《VHDL硬件描述语言》《CPLD/FPGA应用基础》等课程教学的最佳配套实验设备，在传统实验项目的基础上新增加了几乎所有最实用、新颖的接口电路（如1 WIRE /I²C/SPI总线等）和通讯类接口实验(如USB2.0通讯/TCP/IP网络通讯/CAN总线/红外线收发等)。不但可满足各大专院校进行MCS-51、C8051F嵌入式单片机、CPLD/FPGA等课程的开放式实验教学,也可以让参加电子竞赛的学生熟悉各种类型的接口芯片,做各种实时控制实验,轻松面对电子竞赛.也可以让参加工作的电子工程师迅速成为高手。

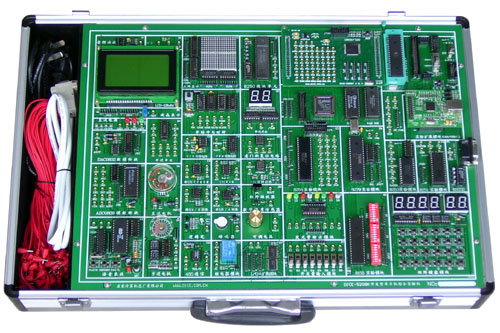

（点图放大）

(1) 该实验系统配置DICE-3000型高性能MCS-51硬件仿真器，64K数据空间、64K程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和用户CPU独立运行，上位仿真软件支持汇编、C语言、PL/M语言。可运行于WIN98/2000/NT/XP操作系统平台。
(2) 实验系统带有ISP在线下载电路,学生在完成实验后可脱离仿真机和PC机独立运行学生自行设计的单片机系统。（可在线编程AT89S51/52/53系列单片机）
(3) 该实验系统可扩展C8051F020嵌入式实验开发模块, 并配有DICE-EC5型USB高速通讯仿真器，通过4脚的JTAG接口可以进行非侵入式、全速的在线系统调试、仿真；集成开发环境支持Silicon Labs IDE和KEIL C软件。(4) 该实验系统可扩展CPLD/FPGA模块,并配有相应的并口下载电路,轻松变成一台EDA实验开发平台.
(4) 该实验系统可扩展”数控式电子演示装置”,该装置是本公司的专利产品,结合上位演示软件和USB接口,可为该实验系统扩展多达十五个生动、形象、复杂的实验,其中大部分是闭环实验,实验践性非常强.
(5) 实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。
(6) 附带详细的视频教程，方便老师与学生更好地理解与使用仪器。

1、模拟外设:
(1)逐次逼近型(SAR)12位 ADC(ADC0)
●可编程转换速率，最大100ksps
●可多达8 个外部输入；可编程为单端输入或差分输入
●可编程放大器增益：16、8、4、2、1、0.5
●数据相关窗口中断发生器
●内置温度传感器（±3°C）
(2)8 位 ADC(ADC1)
●可编程转换速率，最大500ksps
●8 个外部输入
●可编程放大器增益：4、2、1、0.5
(3)两个12 位DAC
●可以同步输出，用于产生无抖动波形
(4)两个模拟比较器
●16个可编程回差电压值
●可用于产生中断或复位
(5)电压基准
●内部基准（2.4V）
●外部部基准输入
(6)精确的VDD 监视器和欠压检测器
●可通过MONEN引脚允许或禁止。
2、片内JTAG 调试和边界扫描
●片内调试电路提供全速、非侵入式的在系统调试
●支持断点、单步、观察点、堆栈监视器；可以观察/修改存储器和寄存器
●符合IEEE1149.1 边界扫描标准
3、高速8051 微控制器内核
●流水线指令结构；70%的指令的执行时间为一个或两个系统时钟周期
●速度可达25MIPS（时钟频率为25MHz 时）
●22 个矢量中断源
4、存储器
●4352 字节内部数据RAM（4K + 256）
●64K 字节FLASH 存储器；可以在系统编程，扇区大小为512 字节
●外部64K 字节数据存储器接口（可编程为复用方式或非复用方式）
5、数字外设
●8 个字节宽的端口I/O（C8051F020）所有口线均耐5V 电压
●可同时使用的硬件SMBus(I2CTM 兼容)、SPITM及两个UART 串口
●可编程的16 位计数器/定时器阵列，有5个捕捉/比较模块
●5 个通用16 位计数器/定时器
●专用的看门狗（WDT）定时器；
6、时钟源
●内部可编程振荡器：2-16MHz
●外部振荡器：晶体、RC、C、或外部时钟
●实时时钟(RTC)方式（用定时器3 或PCA）；
7、供电电压（2.7V - 3.6V）
●典型工作电流：10mA @ 20MHz
●多种节电休眠和停机方式

三、实验项目
(一)软件实验
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）数据区传送子程序；
（5）数据排序实验；
（6）查找相同数据个数；
（7）无符号双字节快速乘法子程序；
（8）多分支程序；
（9）脉冲计数实验；
（10）电脑时钟实验。
(二)硬件实验
P1口亮灯实验；
（2）P1口转弯灯实验；
（3）P3.3口输入，P1口输出实验；
（4）工业顺序控制实验；
（5）8255 A、B、C口输出方波实验；
（6）8255 PA口控制PB口；
（7）8255控制交通灯；
（8）简单I/O扩展实验；
（9）A/D0809转换实验；
（10）D/A0832转换实验；
（11）8279键盘显示实验；
*（12）通用打印机实验；
*（13）微型打印机打印字符、曲线、汉字实验；
*（14）日历时钟DS12887控制实验；
（15）I2C储存卡读写实验；
（16）语音芯片ISD1730控制实验（录音）；
（17）语音芯片ISD1730控制实验（放音）；
（18）继电器控制实验；
（19）步进电机控制；
（20）8253方波实验；
（21）小直流电机调速实验；
（22）16*16 LED点阵显示实验；
（23）128*64 LCD液晶显示实验；
（24）8250可编程异步通讯接口实验（自发自收）；
（25）8251可编程通讯接口实验（与PC机）；
（26）单片机RS232/485串行发送实验（双机通讯）；
（27）单片机RS232/485串行接收实验（双机通讯）；
（28）单片机通过RS232/485与PC机通讯实验
(三)新型实用接口实验；
*（29）CAN总线通讯接口实验
*（30）以太网TCP/IP协议接口实验；
* (31）USB2.0通讯接口实验。
（32) DS18B20单总线温度测量实验
（33）红外线遥控收发实验
（34）TLC549串行A/D转换实验
（35）TLC5615 10位D/A串行转换实验
（36）PCF8563 I²C日历时钟实验
（37）MAX813看门狗实验
（38）V/F转换电路
（39）93C46串行EEPROM读写实验
（40）AT24C02读写实验
（41）PWM转换实验
（42）串并转换实验（74LS164）
（43）并串转换实验（74LS165）
（44）电子音乐实验
（45）8155实验

   以下的扩展卡用户根据需要选配：

 CAN总线扩展卡

USB2.0扩展卡

以太网扩展卡

C8051F CPU卡

*(三)数控式实验演示模拟装置可完成的控制类项目：（需选配扩展模块）
闭环控制:（1）机器人扫地雷、（2）刀库捷径选择、（3）四层电梯、（4）四级传送带、（5）邮件分拣、（6）水塔水位控制、（7）交流电机Y/△起动
开环控制:（8）交通信号灯、（9）步进电机、（10）舞台灯、（11）LED显示、（12）液体混合装置、（13）八通道逻辑分析、（14）温度压力、（15）连线自检。
*（四）CPLD/FPGA部分实验项目（需选配CPLD/FPGA扩展模块）
(1)3×8译码器的设计
(2)编码器的设计
(3)数码转换（二~十进制）及显示
(4)算术运算（4位全法器的设计）
(5)四位并行乘法器
(6)存储器设计（SRAM）
(7)设计基本触发器（D，JK）
(8)设计74LS160计数器功能模块
(9)状态机电路设计
(10)可控脉冲发生器
(11)占空比可调信号发生器
(12)高精度频率计设计
(13)模数转换实验（ADC0809）
(14)数模转换实验（DAC0832）
(15)步进电机
(16)点阵显示（16*16 LED）
(17)电子时钟实验
(18)LCD液晶显示（128*64）
(19)电子音乐演奏实验
(20)RS232串口发送实验（send）
(21)RS232串口接收实验（receive）
注：实验项目前打*号为选配扩展卡实验。

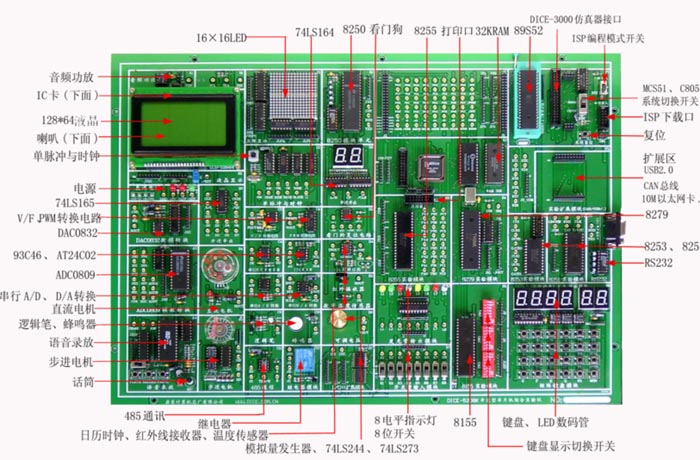

（点图放大）
