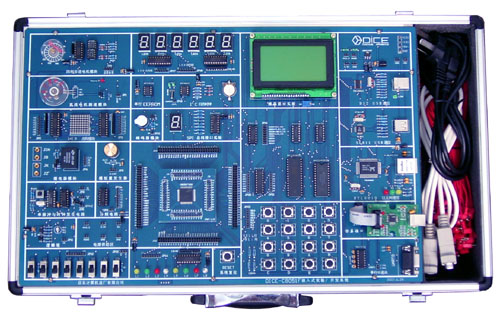

DICE-C8051F嵌入式实验/开发系统是针对C8051F 单片机（SOC）而开发的。C8051F单片机完全兼容MCS-51指令系统，利用此平台，不仅可以开展传统的MCS-51单片机教学，如指令系统、中断系统、I/0口接口实验、外围逻辑和通信实验，也可以讲授片上系统（SOC）的概念、体系结构、设计方法、系统应用。该实验系统实现了C8051F 单片机片上的全部资源，并集成了USB 主从通信，TCP/IP以太网通信，UCOS-II 嵌入式系统移植源码。我们编写了所有功能和模块的测试程序，提供了大量的实例，使学生在学会C8051F系列片上系统单片机开发方法的同时，感受到片上系统单片机在设计方法上的革新和解决的高效。

（1） CPU板：CPU核心模块采用C8051F020芯片，该芯片是C8051F系列单片机中功能最为其全的一款；
（2） 片内：64K FLASH， 4K XRAM
片外扩展：256K FLASH， 32K XRAM
（3） CPU板C8051F020芯片I/0引脚全部引出，可以和用户外部电路连接；
（4） 实验系统带有JTAG接口，并配有DICE-EC5型USB高速通讯仿真器，通过4脚的JTAG接口可以进行非侵入式、全速的在线系统调试、仿真；
（5） 4*4阵列式键盘；
（6） 8位逻辑电平开关输出、8位LED逻辑电平显示；
（7） 6位动态八段LED数码管；
（8） 2路单脉冲信号发生电路和1路8MHZ时钟发生电路；
（9） 时钟分频电路；
（10） 模拟量发生器电路和逻辑笔电路；
（11） 8*8LED点阵及驱动电路；
（12） 128*64 LCD液晶显示屏；
（13） 蜂鸣器电路；
（14） 直流电机测速电路；
（15） 四相步进电机及驱动电路；
（16） 继电器电路及接口；
（17） 双通道RS-232 接口；
（18） SPI 接口，LED 数码管显示；
（19） IIC 接口，接24C01 串行EEPROM；
（20） IIC 接口，PCF8563日历时钟 ；
（21） 8 路12 位AD，2 路12 位DA 接口；
（22） D12 USB 从机通信；
（23） SL811 USB 主机通信；
（24） RTL8019 10M 以太网通信；

C8051F020CPU内部功能试验
(1) 程序看门狗(WDT) 实验；
(2) 计数器实验；
(3) 定时器实验；
(4) 数字I/O端口实验；
(5) 内部数字功能模块实验；
(6) 内部时钟选择实验；
(7) 外部时钟选择实验；
(8) 可编程计数器/定时器实验；
(9) 片内的外扩数据存储器实验；
(10) 模数转换（ADC）实验；
(11) 数模转换（DAC）实验；
(12) 电压比较器实验；
(13) 中断控制实验；
(14) 温度传感器实验
(15) UCOS-II 嵌入式系统移植；
C8051F020CPU外部硬件试验
(16) P1口亮灯实验；
(17) P1口转弯灯实验；
(18) P3.3口输入，P1口输出；
(19) 继电器控制实验；
(20) 小直流电机测速实验；
(21) 四相步进电机控制实验；
(22) 4*4键盘显示实验；
(23) 6位动态LED数码管显示实验；
(24) 8*8 LED点阵显示实验；
(25) 128*64 LCD液晶显示实验 ；
(26) Flash ROM 外部程序存储器实验；
(27) SRAM外部数据存储器实验；
(28) RS3232串口通讯实验；
(29) SPI 总线接口实验；
(30) IIC 接口， AT24C02读写实验；
(31) IIC接口，PCF8563日历时钟实验；
(32) D12 USB 从机通信实验；
(33) SL811 USB 主机通信实验；
(34) RTL8019 10M 以太网通信实验；
