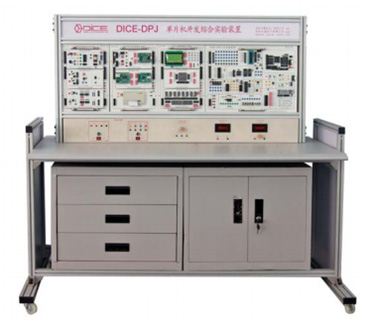

| 型号： DICE-DPJ-1型 单片机开发综合实验装置 |
|
|
| 产品介绍： |
|
一、产品概述
“DICE-DPJ-1型 单片机开发综合实验装置”完全满足各大中专院校开设的“单片机原
理与应用”，“单片机技术”等单片机及其应用技术教学大纲的要求，提供了丰富的接口电路，这些单片机接口电路涵盖了MCU的各个领域，并能够提供用户领先的应用和设计的方法。最小系统资源开放，CPU芯片引脚引出，可以任意的连接自己的实际应用系统，方便用户开发实验。配有专业单片机仿真器，可以实时在线仿真，并提供完善的实验例程，是各大中专院校的单片机教学、课程设计以及科研开发的理想设备。
二、系统特点：
1、系统采用全铝合金框架，模块挂箱式设计。便于扩展与升级。
2、该实验系统配置DICE-3000型高性能MCS-51硬件仿真器，64K数据空间、64K程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和用户CPU独立运行，上位仿真软件支持汇编、C语言。可运行于WIN98/2000/NT/XP操作系统平台。
3、 验系统带有ISP在线下载电路,学生在完成实验后可脱离仿真器和PC机独立运行学生自行设计的单片机系统。（可在线编程AT89S51/52/53系列单片机）
4、 供各种接口电路的应用范例和测试程序以及详细的应用说明，帮助用户快速地掌握这些接口的应用方法。
5、 可选配C8051F020单片机模块，配备EC5仿真器。
6、 系统具有DICE-DAQ数控式创新实验平台,采用USB接口，带上位机软件，可使用51单片机完成如四层电梯、交通灯控制、水塔水位自动控制等多达15个开闭环控制创新实验。 |
| 三、技术性能 |
|
1、 输入电源：单相三线220V±10% 50HZ
2、 工作环境：温度-10℃~+50℃ 相对湿度<85%（25℃） 海拔<4000m
3、 绝缘电阻：大于3MΩ
4、 装机容量：小于0.5Kva
5、 外形尺寸：135cm×60clm×140cm，以产品实物为准 |
|
四、系统配置
1．DICE51控制器单元挂箱：挂箱主要用于插接不同的CPU模块。挂箱上包含了CPU模块的接口插座和基本实验电路及系统扩展电路，可单独完成大部分的基本实验，挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和其他挂箱连接。挂箱上的资源如下：
|
（1）8155接口模块
（2）8255接口模块
（3）8279键盘显示接口模块
（4）8253可编程定时器模块
（5）MAX813硬件看门狗模块
（6）I2C EEROM模块
（7）8250模块
（8）8251模块
|
（9）AT24C02存储器模块
（10）PCF8563日历时钟模块
（11）单次脉冲模块
（12）93C46串行EEPROM模块
（13）红外线收发模块
（14）DS18B20数字温度传感器模块
（15）开关量输入模块
（16）关量输出模块
|
|
|
控制器单元挂箱支持CPU模块和译码模块： |
|
模块名称
|
功能指标
|
|
51系列CPU模块
|
支持80C31、80C51，含32K SRAM、64K ROM组成数据总线、地址总线和控制总线
|
|
Cygnal51CPU模块(选配)
|
采用美国Cygnal公司的嵌入式单片机C8051F020芯片，含32K SRAM，组成数据总线、地址总线和控制总线
|
|
译码模块
|
采用LATTICE公司的ispLSI1016E完成整个系统的译码工作
|
|
|
2. DICE-100信号转换单元挂箱：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和控制器单元挂箱信号连接。 |
|
挂箱支持的模块： |
|
模块名称
|
功能指标
|
|
8位并行AD模块
|
由AD0809模数转换电路组成8路8位AD。
|
|
8位并行DA模块
|
由两只DA0832数模转换电路组成2路8位DA。
|
|
12位并行AD模块
|
由AD574模数转换电路组成12位AD。
|
|
12位并行DA模块
|
由TLV5613数模转换电路组成12位DA。
|
|
I/O 扩展模块
|
由两块74LS244芯片扩展成16路并行输入电路。
由两块74LS273芯片扩展成16路并行输出电路。
用74LS164芯片组成串转并输出电路。
用74LS165芯片组成并转串输入电路。
|
|
转换模块
|
用LM311实现V/F电路和F/V电路
用TLC549芯片组成串行AD转换电路。
用TLC5615芯片组成串行DA转换电路。
|
|
|
3．DICE-300显示与键盘单元挂箱：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和其他挂箱信号连接。 |
|
挂箱支持的模块： |
|
模块名称
|
功能指标
|
|
静态显示模块
|
由74LS164芯片驱动
|
|
动态显示模块
|
采用8位8段LED数码管。
|
|
液晶显示模块
|
提供128*64点阵的液晶显示屏
|
|
CPLD模块
|
采用LATTICE公司1032芯片
|
|
4*4行列式键盘
|
公共键盘
|
|
|
4、DICE-400对象挂箱(一) ：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和其他挂箱信号连接。 |
|
挂箱支持的模块： |
|
模块名称
|
功能指标
|
|
继电器模块
|
由两个5V继电器、2个12V继电器和2个24V继电器组成。
|
|
光耦隔离模块
|
由3个TLP521-4芯片组成12入12出。
|
|
LED显示模块
|
用16个LED灯组成逻辑电平测试电路
|
|
开关量模块
|
用16个按键组成高低电平输出电路
|
|
|
5、DICE-500对象挂箱(二) ：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和其他挂箱信号连接。 |
|
挂箱支持的模块： |
|
模块名称
|
功能指标
|
|
IC卡读写模块
|
I2C总线实现IC卡的读写及识别
|
|
直流电机
|
带驱动小直流电机，测速部分由1个霍尔传感器组成
|
|
步进电机
|
采用四相步进电机，带驱动电路
|
|
交通灯模块
|
采用16个LED灯和四位数码管组成。
|
|
语音处理模块
|
采用1730专用语音芯片组成
|
|
PWM调制模块
|
由324运放芯片组成,用于小直流电机调速
|
|
|
五、实验项目
1、MCS-51单片机实验项目：
软件部分实验： |
|
1．清零程序
3．拼字程序
5．数据排序实验
7．无符号双字节快速乘法子程序
9．多分支程序
|
2．拆字程序
4．数据区传送子程序
6．查找相同数据个数
8．多分支程序
10．电脑时钟实验
|
|
|
硬件部分实验： |
|
1．P1口亮灯实
3．P3.3口输入，P1口输出实验
5．8255 A、B、C口输出方波实验
7．8255控制交通灯
9．并行ADC 0809转换实验
11．8279键盘显示实验
13.语音芯片ISD173控制实验（录音）
15.继电器控制实验
17.8253方波实验
19.16*16 LED点阵显示实验
21.8250可编程异步通讯接口实验
23.单片机RS232串行发送实验
25.DS18B20单总线温度测量实验
27.串行A/D TLC549转换实验
29.PCF8563 I²C日历时钟实验
31.PWM脉宽调制实验
33.74LS165并串转换
35.AT24C02 I2C总线存储器读写实验
37.电子音乐演奏实验
39.LM331 F/V转换实验
41.TLV5613 12位并行数模转换实
43.8位静态显示器实验
45.光耦隔离模块实验
|
2．P1口转弯灯实验
4．工业顺序控制实验
6．8255 PA口控制PB口
8．简单I/O扩展实验
10．并行DAC 0832转换实验
12.I2C储存卡读写实验
14.语音芯片ISD1730控制实验（放音）
16.步进电机控制
18.小直流电机调速实验
20.128*64 LCD液晶显示实验
22.8251可编程通讯接口实验
24.单片机RS232串行接收实验
26.红外线遥控收发实验
28.串行10位D/A TLC5615转换实验
30.MAX813看门狗实验
32.74LS164串并转换
34.LM331 V/F转换实验
36.串行存储芯片93C46读写实验
38.LM331 V/F转换实验
40.AD574 12位并行模数转换实验
42.4*4行列式键盘实验
44.8位动态显示器实验
46.模拟十字路口交通灯实验
|
|
|
2．嵌入式单片机(C8051F020)实验（选配模块） |
|
1．数字I／O口交叉开关设置实验
3．配置内部和外部振荡器实验
5．I／O输入、输出实验
7．定时器实验
9．外部中断实验
11．计数器实验
|
2.UART串能通讯实验
4.片内模数转换(ADC)实验
6.片内数模转换(DAC)实验
8.SRAM外部数据存储器扩展实验
10.SPI串行Flash存储器数据读写实验
|
|
|
3、DICE-DAQ数控式创新实验平台（选配模块） |
|
1.机器人扫地雷
3.四层电梯
5.邮件分拣
7.交流电机Y/△起动开环控制
9.步进电机
11.LED显示
13.八通道逻辑分析
15.连线自检。
|
2.刀库捷径选择
4.四级传送带
6.水塔水位控制
8.交通信号灯
10.舞台灯
12.液体混合装置
14.温度压力
|
|
