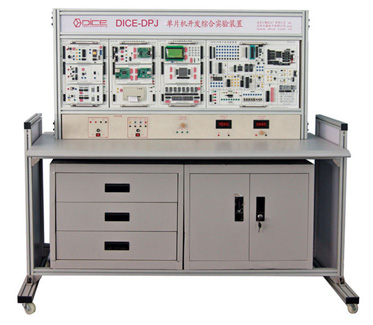

DICE-DPJ-2型单片机开发综合实验装置,单片机实验系列实验仪器

一、产品概述
本实验装置功能同“DICE-DPJ-1型单片机开发综合实验装置”基本一样，在“DICE-DPJ-1型”基础上增加了一定实验模块，如RS232/485模块、USB2.0通讯模块、CAN总线通讯模块、TCP/IP网络通讯模块，微型打印机模块、CPLD实验模块。
二、系统特点：
1、该实验系统配置DICE-3000型高性能MCS-51硬件仿真器，64K数据空间、64K程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和用户CPU独立运行，上位仿真软件支持汇编、C语言。可运行于WIN98/2000/NT/XP操作系统平台。
2、实验系统带有ISP在线下载电路,学生在完成实验后可脱离仿真器和PC机独立运行学生自行设计的单片机系统。（可在线编程AT89S51/52/53系列单片机）
3、提供各种接口电路的应用范例和测试程序以及详细的应用说明，帮助用户快速地掌握这些接口的应用方法。
4、可选配C8051F020单片机模块，配备EC5仿真器。
5、可选配我公司专利产品DICE-DAQ数控式创新实验平台,可完成如四层电梯、交通灯控制、水塔水位自动控制等多达15个创新实验。

三、技术性能

1、输入电源：单相三线220V±10% 50HZ
2、工作环境：温度-10℃~+50℃ 相对湿度<85%（25℃）海拔<4000m
3、绝缘电阻：大于3MΩ
4、装机容量：小于0.5Kva
5、外形尺寸：135cm×60clm×140cm，以产品实物为准

四、系统配置
1．控制器单元挂箱：挂箱主要用于插接不同的CPU模块。挂箱上包含了CPU模块的接口插座和基本实验电路及系统扩展电路，可单独完成大部分的基本实验，挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和其他挂箱连接。挂箱上的资源如下：
　

（1）8155接口模块

（2）8255接口模块

（3）8279键盘显示接口模块

（4）8253可编程定时器模块

（5）MAX813硬件看门狗模块

（6）I²C EEROM模块

（7）8250模块

（8）8251模块

（9）AT24C02存储器模块

（10）PCF8563日历时钟模块

（11）单次脉冲模块

（12）93C46串行EEPROM模块

（13）红外线收发模块

（14）DS18B20数字温度传感器模块

（15）开关量输入模块

（16）关量输出模块

控制器单元挂箱支持CPU模块和译码模块：

模块名称	功能指标
51系列CPU模块	支持80C31、80C51，含32K SRAM、64K ROM组成数据总线、地址总线和控制总线
Cygnal51CPU模块(选配)	采用美国Cygnal公司的嵌入式单片机C8051F020芯片，含32K SRAM，组成数据总线、地址总线和控制总线
CPLD模块	采用LATTICE公司的ispLSI1032E芯片
译码模块	采用LATTICE公司的ispLSI1016E完成整个系统的译码工作

2.信号转换单元挂箱：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和控制器单元挂箱信号连接。

挂箱支持的模块：

模块名称	功能指标
8位并行AD模块	由AD0809模数转换电路组成8路8位AD。
8位并行DA模块	由两只DA0832数模转换电路组成2路8位DA。
12位并行AD模块	由AD574模数转换电路组成12位AD。
12位并行DA模块	由TLV5613数模转换电路组成12位DA。
I/O 扩展模块	由两块74LS244芯片扩展成16路并行输入电路。由两块74LS273芯片扩展成16路并行输出电路。用74LS164芯片组成串转并输出电路。用74LS165芯片组成并转串输入电路。
转换模块	用LM311实现V/F电路和F/V电路用TLC549芯片组成串行AD转换电路。用TLC5615芯片组成串行DA转换电路。

3．通信与打印机单元挂箱：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和其他挂箱信号连接，打印机装在挂箱的底板上。

挂箱支持的模块：

模块名称	功能指标
RS232/RS485/CAN总线通信模块	由MAX232芯片组成RS232通信电路，MAX485芯片组成RS485通信电路。由SJA1000芯片和TJA1050芯片组成CAN总线电路。
USB通信模块	由1581芯片组成USB2.0通信模块
网络控制器模块	采用RTL8019AS芯片

4．显示与键盘单元挂箱：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和其他挂箱信号连接。

挂箱支持的模块：

模块名称	功能指标
静态显示模块	由74LS164芯片驱动
动态显示模块	采用8位8段LED数码管。
液晶显示模块	提供128*64点阵的液晶显示屏
CPLD模块	采用LATTICE公司1032芯片
4*4行列式键盘	公共键盘

5、对象挂箱(一) ：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和其他挂箱信号连接。

挂箱支持的模块：

模块名称	功能指标
继电器模块	由两个5V继电器、2个12V继电器和2个24V继电器组成。
光耦隔离模块	由3个TLP521-4芯片组成12入12出。
LED显示模块	用16个LED灯组成逻辑电平测试电路
开关量模块	用16个按键组成高低电平输出电路

6、对象挂箱(二) ：挂箱上有三个（40P、40P、20P）扁平电缆接口槽用于和其他挂箱信号连接。

挂箱支持的模块：

模块名称	功能指标
IC卡读写模块	I2C总线实现IC卡的读写及识别
直流电机	带驱动小直流电机，测速部分由1个霍尔传感器组成
步进电机	采用四相步进电机，带驱动电路
交通灯模块	采用16个LED灯和四位数码管组成。
语音处理模块	采用1730专用语音芯片组成
PWM调制模块	由324运放芯片组成,用于小直流电机调速

五、实验项目
1、MCS-51单片机实验项目：
软件部分实验：

1．清零程序

3．拼字程序

5．数据排序实验

7．无符号双字节快速乘法子程序

9．多分支程序

2．拆字程序

4．数据区传送子程序

6．查找相同数据个数

8．多分支程序

10．电脑时钟实验

硬件部分实验：

1．P1口亮灯实

2．P1口转弯灯实验

3．P3.3口输入，P1口输出实验

4．工业顺序控制实验

5．8255 A、B、C口输出方波实验

6．8255 PA口控制PB口

7．8255控制交通灯

8．简单I/O扩展实验

9．并行ADC 0809转换实验

10．并行DAC 0832转换实验

11．8279键盘显示实验

*12.通用打印机实验

13.微型打印机实验

14.I2C储存卡读写实验

15.语音芯片ISD173控制实验（录音）

16.语音芯片ISD1730控制实验（放音）

17.继电器控制实验

18.步进电机控制

19.8253方波实验

20.小直流电机调速实验

21.16*16 LED点阵显示实验

22.128*64 LCD液晶显示实验

23.8250可编程异步通讯接口实验

24.8251可编程通讯接口实验

25.单片机RS232/485串行发送实验

26.单片机RS232/485串行接收实验

27.DS18B20单总线温度测量实验

28.红外线遥控收发实验

29.串行A/D TLC549转换实验

30.串行10位D/A TLC5615转换实验

31.PCF8563 I²C日历时钟实验

32.MAX813看门狗实验

33.PWM脉宽调制实验

34.74LS164串并转换

35.74LS165并串转换

36.LM331 V/F转换实验

37.AT24C02 I2C总线存储器读写实验

38.串行存储芯片93C46读写实验

39.电子音乐演奏实验

40.CAN总线通讯接口实验

41.以太网TCP/IP协议接口实验

42.USB2.0通讯接口实验

43.LM331 F/V转换实验

44.LM331 V/F转换实验

45.AD574 12位并行模数转换实验

46.TLV5613 12位并行数模转换实验

47.4*4行列式键盘实验

48.8位静态显示器实验

49.8位动态显示器实验

50.光耦隔离模块实验

51.模拟十字路口交通灯实验

2．CPLD模块实验

1.3×8译码器的设计

2.编码器的设计

3.数码转换（二~十进制）及显示

4.算术运算（4位全法器的设计）

5.四位并行乘法器

6.存储器设计（SRAM）

7.设计基本触发器（D，JK）

8.设计74LS160计数器功能模块

9.状态机电路设计

10.可控脉冲发生器

11.占空比可调信号发生器

3．嵌入式单片机(C8051F020)实验（选配模块）

1．数字I／O口交叉开关设置实验

2.UART串能通讯实验

3．配置内部和外部振荡器实验

4.片内模数转换(ADC)实验

5．I／O输入、输出实验

6.片内数模转换(DAC)实验

7．定时器实验

8.SRAM外部数据存储器扩展实验

9．外部中断实验

10.SPI串行Flash存储器数据读写实验

11．计数器实验

4、DICE-DAQ数控式创新实验平台（选配模块）：

1.机器人扫地雷

2.刀库捷径选择

3.四层电梯

4.四级传送带

5.邮件分拣

6.水塔水位控制

7.交流电机Y/△起动开环控制

8.交通信号灯

9.步进电机

10.舞台灯

11.LED显示

12.液体混合装置

13.八通道逻辑分析

14.温度压力

15.连线自检。
