单片机实验系列

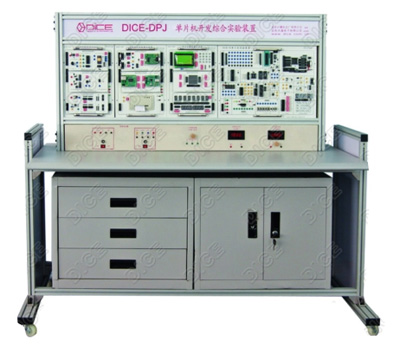

型号: DICE-DPJ-3型 单片机.微机开发综合实验装置

产品介绍:

一、产品概述
 “DICE-DPJ-3型 单片机技术实训装置”是根据“振兴21世纪职业教育课程改革和教材建设规划”要求,按照职业教育的教学和实训而研发的产品。适合高职院校、职业学校的《单片机原理与应用》,《单片机应用与实训》等课程的教学实训。通过本装置可完成单片机的定时器、I/O输入输出、接口扩展、键盘控制、数据显示、数据采集、数据通讯等实训,配备有专业的硬件仿真器、ISP在线下载器,并提供完善的实验例程,是各大中专院校、职业学校单片机教学、课程设计以及科研开发的理想设备。实训内容包括MCS-51单片机基础应用能力训练、综合应用能力训练。
二、系统特点:
1、该实验系统配置DICE-3000型高性能MCS-51硬件仿真器,64K数据空间、64K程序空间全部开放,不占用CPU资源,采用双CPU模式,仿真CPU和用户CPU独立运行,上位仿真软件支持汇编、C语言。可运行于WIN98/2000/NT/XP操作系统平台。
2、采用接口电路模块化、CPU开发式结构,所用I/O口和资源全部引出开放;外围模块完全独立开放,学生可以对各个应用接口电路进行单独实训,也可以组合多个应用接口电路进行综合应用实训。
3、提供了丰富的接口电路,如开关输入/输出、阵列式键盘、LED显示、液晶显示、A/D转换、D/A转换、RS232通信、RS485通信、电机控制、温度采集,红外收发等,这些单片机接口电路涵盖了MCU的各个领域。
4、可提供独立的单片机项目实训包(选配),每个项目实训包为一个独立的单片机应用电路。如“语音遥控小车实训包”包含小车实物、控制板(单片机系统)、喇叭、电源、配件、技术资料等。
5、可提供我公司专利产品DICE-DAQ数控式创新实验平台(选配),可完成如四层电梯、交通灯控制、水塔水位自动控制等多达15个创新实验。

三、技术性能

1、 输入电源:单相三线220V±10% 50HZ
2、 工作环境:温度-10℃~+50℃ 相对湿度<85%(25℃) 海拔<4000m
3、 绝缘电阻:大于3MΩ
4、 装机容量:小于0.5Kva
5、 外形尺寸:135cm×60clm×140cm,以产品实物为准。
6、 安全保护:具有漏电保护装置,安全符合国家标准。

四、实训装置基本配置及功能
实训装置由控制屏、实训挂箱、实训桌、实训礼包组成。

(一)控制屏
1、直流电源:+5V(5A)、-5V(1A)、+12V(1A)、-12V(1A)各一组。
2、实训挂箱有DP-51、DP-600、DP-700,具体模块配置如下表:


输入接口
单次脉冲源
接口电路
单片机最小应用系统
八位逻辑电平(开关输入)
串行转换并行接口
时钟发生器
并行转换串行接口
查询式键盘
74LS138译码器接口
阵列式键盘
扩展输入74LS245接口
拨码开关
扩展输出74LS273接口
两路直流可调电源
8279键盘显示接口
输出接口
十六位逻辑电平显示
I2C总线接口
串行静态显示
看门狗接口
动态扫描显示
8155并行扩展接口
16*16点阵显示
8255并行扩展接口
双色点阵显示
8253定时器/计数器扩展接口
128*64液晶显示
8251异步串行通讯扩展接口
继电器控制
PCF8563实时时钟
音频驱动、蜂鸣器驱动
语音录放(含麦克风)
逻辑笔显示
光耦隔离模块
数据转换
串行A/D转换接口
存储器
接口芯片
93C46串行EEPROM
串行D/A转换接口
27512并行EEPROM
并行A/D转换接口
62256数据存储器RAM
并行D/A转换接口
AT24C02串行EEPROM
MC14433转换接口
常用外设
温度传感器及温度控制
F/V转换接口
红外收发
V/F转换接口
直流电机驱动(实物)
通信接口
RS-232通信接口
四相步进电机驱动(实物)
RS-485通信接口
PWM脉宽调制
功能模块
计数器/频率计电路,液晶显示
应用电路
汽车信号灯/交通灯模拟
信号源
方波、三角波、正弦波



(二)单片机项目实训包(选配)
提供独立的单片机实训项目包,用户可根据需要进行选配。

序号
实训包名称
配件
说明
配件名称
数量
1
语音识别机器人
语音识别控制模块
1个
弹片机对语音进行识别,可以控制机器人前进、后退、左转、右转、跳舞、发射飞盘等动作。
机器人
1个
机器人驱动板
1个
配件、技术资料
1份
2
语音遥控小车
语音识别控制模块
1个
单片机对语音进行识别,可以控制小车前进、后退、左转、右转等动作。
小车车体(越野型)
1个
小车驱动板
1个
配件、技术资料
1份
3
超声波倒车雷达
51单片机系统
1个
使用一对超声波传感器,单片机根据发射与接收超声波信号的时间差来计算距离,带温度补偿,结果用数码管显示
超声波测距模块
1个
显示模块
1个
配件、技术资料
1份
4
环境测试仪
51单片机系统
1个
使用温度、湿度、光强传感器,测量环境温度和湿度及光线明暗
环境测试模块
1个
键盘显示模块
1个
配件、技术资料
1份
5
出租车计价器
51单片机系统
1个
直流电机模拟车轮,用霍尔传感器测里程,用LCD显示里程、单价、总价、等信息
液晶显示模块
1个
直流电机模块
1个
配件、技术资料
1份
6
数字式多路温度采集系统
51单片机系统
1个
对8组DS18B20同进进行温度采集和显示
DS18B20模块
1个
键盘显示模块
1个
配件、技术资料
1份
7
数据采集系统
51单片机系统
1个
采用AD转换器转换模拟信号,再通过单片机串口发送到PC机,PC机对收到的数据进行显示
数据采集模块
1个
串行通信模块
1个
配件、技术资料
1份
8
交通灯控制系统
51单片机系统
1个
用LED发光二极管模拟交通灯,数码管显示倒计时秒数
交通灯模块
1个
显示模块
1个
配件、技术资料
1份
9
直流、步进电机控制系统
51单片机系统
1个
PWM控制直流电机转速,并用霍尔传感器测速;步进电机正反转控制、速度控制
电机控制模块
1个
键盘显示模块
1个
配件、技术资料
1份
10
公交车报站器
51单片机系统
1个
公交车报站,语音提示,可进行语音录放控制
语音录放模块
1个
配件、技术资料
1份
11
红外测温仪
单片机系统
1个
使用热释红外传感器,实现非接触测量人体、物体温度,用数码管显示
红外测温模块
1个
键盘显示模块
1个
配件、技术资料
1份
12
数字电子钟
51单片机系统
1个
年、月、日、星期、时、分、秒显示,程序中可设置初值
日历时钟模块
1个
键盘显示模块
1个
配件、技术资料
1份
13
手机游戏
单片机系统
1个
单片机实现俄罗斯游戏,用LCD显示,键盘控制
液晶显示模块
1个
键盘显示模块
1个
配件、技术资料
1份
14
电子称
51单片机系统
1个
测量物体质量,用数码管显示,提供法码,量程500克
压力测量模块
1个
键盘显示模块
1个
配件、技术资料
1份
15
考勤机
51单片机系统
1个
IC卡应用于考勤机,身份识别
读卡器模块
1个
键盘显示模块
1个
配件、技术资料
1份
16
U盘、SD卡读写器
U盘、SD卡读写模块
1个
可读写U盘/SD卡,U盘/SD卡自配
配件、技术资料
1份
17
音乐播放器
MP3播放模块
1个
可播放MP3音乐,并可自由更新MP3文件
配件、技术资料
1份
18
无线语音传输系统
单片机系统
1个
无线数据传输模块实现语音传输,注:用户至少配两套系统才能完成传输功能
无线通信模块
1个
配件、技术资料
1份
19
基于CAN总线的汽车车窗控制
51单片机系统
1个
CAN总线方式通信,控制车窗的开合(模拟),注:用户至少配两套系统才能完成传输功能
CAN通讯模块
1个
配件、技术资料
1份
20
网络家电
51单片机系统
1个
通过以太网控制(模拟)空调的启动、停止和设置
以太网通讯模块
1 个
配件、技术资料
1份
21
GSM通信系统
51单片机系统
1个
单片机控制GSM通信模块实现自动拔号功能
GSM网络通信模块
1 个
配件、技术资料
1份
22
GPS定位
51单片机系统
1个
单片机读取GPS模块信号:时间、经度、纬度、海拔、移动速度等,用LCD显示
GPS模块
1个
液晶显示模块
1个
配件、技术资料
1份

五、实验项目
(一)软件实训:

1.清零程序
3.拼字程序
5.数据排序实验
7.无符号双字节快速乘法子程序
9.多分支程序
2.拆字程序
4.数据区传送子程序
6.查找相同数据个数
8.多分支程序
10.电脑时钟实验
(二)硬件模块实训:
11.P1口亮灯实
12.P1口转弯灯实验
13.P3.3口输入,P1口输出实验
14.工业顺序控制实验
15.8255 A、B、C口输出方波实验
16.8255 PA口控制PB口
17.8255控制交通灯
18.简单I/O扩展实验
19.并行ADC 0809转换实验
20.并行DAC 0832转换实验
21.串行A/D TLC549转换实验
22.串行10位D/A TLC5615转换实验
23.MC14433并行A/D转换实验
24.8279键盘显示实验
25.I2C储存卡读写实验
26.语音芯片ISD173控制实验(录音)
27.语音芯片ISD1730控制实验(放音)
28.继电器控制实验
29.步进电机控制
30.8253方波实验
31.小直流电机调速实验
32.双色LED点阵实验
33.16*16 LED点阵显示实验
34.128*64 LCD液晶显示实验
(三)单片机项目实训(选配)
58.语音识别机器人
59.语音遥控小车
60.超声波倒车雷达
61.数据采集系统
62.交通灯控制系统
63.直流电机控制系统
64.公交车报站系统
65.红外测温仪
66.数字电子钟
67.手机游戏(俄罗斯方块)
68.电子称
35.8250可编程异步通讯接口实验
36.8251可编程通讯接口实验
37.单片机RS232/485串行发送实验
38.单片机RS232/485串行接收实验
39.DS18B20单总线温度测量实验
40.红外线遥控收发实验
41.PCF8563  I²C日历时钟实验
42.MAX813看门狗实验
43.PWM脉宽调制实验
44.74LS164串并转换
45.74LS165并串转换
46.AT24C02  I2C总线存储器读写实验
47.串行存储芯片93C46读写实验
48.电子音乐演奏实验
49.LM331 F/V转换实验
50.LM331 V/F转换实验
51.8位静态显示器实验
52.6位动态显示器实验
53.光耦隔离模块实验
54.模拟十字路口交通灯实验
55.CAN总线通讯接口实验(选配)
56.以太网TCP/IP协议接口实验(选配)
57.USB2.0通讯接口实验(选配)


69.环境测试仪
70.出租车计价器
71.数字式多路温度采集系统
72.考勤机
73.U盘、SD卡读写器
74.音乐播放器
75.无线语音传输系统
76.基于CAN总线的汽车车窗控制
77.网络家电
78.GSM通信系统
79.GPS定位系统
(四)DICE-DAQ数控式创新实验平台(选配)

80.机器人扫地雷
81.刀库捷径选择
83.四层电梯
84.四级传送带
85.邮件分拣
86.水塔水位控制
87.交流电机Y/△起动开环控制
88.交通信号灯
89.步进电机
90.舞台灯
91.LED显示
92.液体混合装置
93.八通道逻辑分析
94.温度压力
95.连线自检。
