传感器实验系列

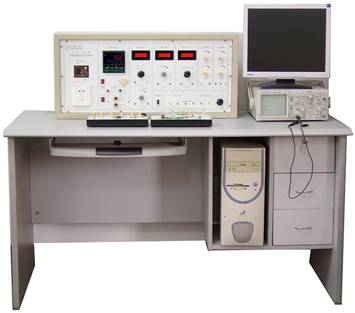

型号: DICE-CG2高级传感器与检测技术实训台

产品介绍:

1.DICE-CG系列采用模块化设计,将主控台、传感器模块、被测源、检测技术有机的结合,使学生能够更全面的学习和掌握信号传感、信号处理、信号转换、信号采集和传输的整个过程。
2.数据采集卡:采用C8051F020芯片,该核心最高支持采集4路模拟量输入/2路模拟量输出,8路开关量输入/8路开关量输出,12位A/D转换,A/D采样速度最大100kHz。
3.上位机软件:本软件配合数据采集卡实时采集实验数据,对数据进行动态或静态处理和分析,支持Excel导出实验结果。
4.实训装置由控制屏、实训桌、检测对象、传感器、变送模块等组成。

主要特点:

1. 采用分离式模块,有很强的灵活性,可扩展性。便于教学内容的变更,升级。
2. 后盖采用镂空设计,学生可观察到实际电路。
3. 正面面板将电路发大,学生可清晰的看到原理图。

模块介绍:
(1)控制屏
交流电源:单相三线220V交流电源供电;
控制屏尺寸: 800×370×200 mm
直流电源、信号源、直流电压表、直流电流表、频率/转速表以及智能调节仪模块;三组直流稳压电源:±15V、±2~±10V分五档输出、2~24V可调;
信号发生器:1k~10kHz 音频信号;Vp-p=0~17V连续可调;
电压表量程0~20V,输入阻抗为10MΩ,精度0.5级;
电流表量程0~20mA,精度0.5级;
频率/转速表:频率测量范围1~9999Hz,转速测量范围1~9999rpm;
高精度温度调节仪:多种输入输出规格,人工智能调节以及参数自整定功能,先进控制算法等。
(2)检测对象模块:
热源:0~220V交流电源加热,温度可控制在室温~1200C
转动源:2~24V直流电源驱动,转速可调在0~3000rpm
振动源:振动频率1Hz~30Hz(可调),共振频率12Hz左右
(3)要求必须配置的传感器及变送模块
 1、温度传感器实训模块
2、转速传感器实训模块
3、液位/流量传感器实训模块:
4、金属应变传感器实训模块
5、气敏、湿敏传感器实训模块
6、红外传感器实训模块
7、超声位移传感器实训模块
8、增量式编码器实训模块
9、光栅位移传感器实训模块
10、传感信号调理 换实训模块

实训项目:
1、I/V、V/I、F/V信号转换
2、数据采集卡A/D、D/A转换
3、直流电机驱动
4、金属应变传感器的应用-电子秤
5、扩散硅压阻压力传感器液位测量
6、涡轮流量计流量测定
7、计算机液位控制
8、霍尔传感器转速测量
9、磁电传感器转速测量
10、光电传感器转速测量
11、计算机转速控制
12、集成温度传感器的温度测量
13、铜电阻温度测量
14、热电偶温度测量
15、热电偶冷端温度补偿
16、PID调节仪温度控制
17、酒精检测
18、湿度检测
19、红外检测
20、超声波位移测量
21、增量式光电编码器角位移测量
22、长光栅线位移测量
23、开关量检测

增强型选配模块(可根据用户需要,自行选配)
1. PSD光电位置传感器模块
2. CCD图象传感器模块
3. 超声波测距传感器模块
4. 长光栅位移传感器模块(带直线丝杠,步进电机,单片机控制整个闭环运动系统)
5. 圆光栅位移传感器模块(带电机,单片机控制整个闭环系统)
6. 液体水位流量传感器模块(自带红外线遥控,单片机闭环控制系统)
7. 扭矩传感器模块(带力矩扳)

配套软件
本软件配合数据采集卡实时采集实验数据,对数据进行动态或静态处理和分析。
可显示实验内容,实验图形绘制,并支持保存实验表格。
