PLC可编程控制器系列

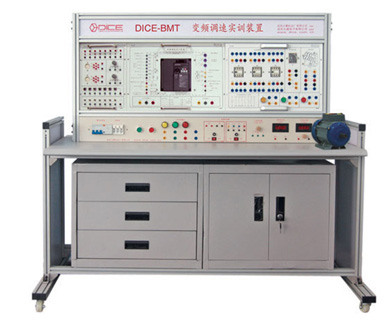

型号:DICE-BMT变频调速实训装置(三菱)

产品介绍:

一、产品概述
“BMT型变频调速实训装置”是在总结当前变频调速实训教学的基础上,推出的一款新的变频调速实训装置,该实训装置为变频技术实训和考核提供了先进的操作平台。实训台可完成“变频调速技术”课程的相关教学实训。特别是系统提供开放式教学,可充分培养学生的实际动手能力。

二、技术性能
1、输入电源:三相四线(或三相五线) ~380V±10% 50Hz
2、工作环境:温度10℃~+40℃相对湿度<85%(25℃)海拔<4000m
3、装置容量:<0. 5KVA
4、重 量:100kg
5、安全保护:具有漏电压、漏电流保护装置,安全符合国家标准

三、系统组成
实训装置由控制屏、实训桌、变频器实训组件、继电接触实训组件、数字量/模拟量输入输出给定指示组件、三相异步电动机等组成。
(一)控制屏
1.交流电源控制单元

三相四线380V交流电源经空气开关后给装置供电,电网电压表监控电网电压,设有保险丝保护,控制屏的供电由漏电保护开关和启停开关控制、同时具有漏电告警指示;提供三相相四线380V、单相220V电源各一组,由启停开关控制输出,并设有保险丝保护。
2.直流电源、直流电压/电流表、逻辑电平输出及指示等
直流电压:24V输出;直流电流:0~20mA可调输出;直流数字电压表/电流表:电压表量程0-200V、输入阻抗为10MΩ、精度0.5级,电流表量程0~200nA、精度0.5级;
3、继电接触实训组件

组件号
说明
PLC805
含三个交流接触器、一个时间继电器、一个热继电器、三个控制按钮,配三相鼠笼式异步电动机。
PLC806
提供实验中所用的开关、指示灯、报警器等。
4、变频器实训组件(用户根据需要选择一种)
组件号
型号
说明
BMT12
FR-E740-0.4kW
三相交流电380V供电,该机型用磁通矢量控制,实现1Hz运行150%转矩输出。ID,15段速度等功能选择。内置RWM,实现更低噪音运行。内置RS485通信口。柔性PWM,实现更低噪音运行。
BMT13
FR-A740-0.4kW
三相交流电380V供电,闭环时可进行高精度的转矩/速度/位置控制; 无传感器矢量控制可实现转矩/速度控制 ; 内置PLC功能(特殊型号) ; 使用长寿命元器件,内置EMC滤波器 ; 强大的网络通讯功能,支持DeviceNet,Profibus-DP,Modbus等协议。

(二)三相鼠笼异步电动机
交流380V Y/△
(三)SMZ实训桌
实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板;设有带锁抽屉,用于放置工具及资料,电脑桌联体设计,造型美观大方。
四、实训项目
继电接触控制实训
1、三相鼠笼式异步电动机点动控制和自锁控制
2、三相鼠笼式异步电动机联锁正反转控制
3、三相鼠笼式异步电动机星/三角(Y/△)换接起动控制
变频器控制实训
4、变频器功能参数设置
5、变频器报警与保护功能
6、多段速度选择变频调速
7、外部端子点动控制
8、外部端子遥控控制
9、控制电机运行时间操作
10、控制电机正反转运动控制
11、电压/电流监视器信号输出及显示
12、瞬间停电变频器参数设定
13、外部模拟量(电压/电流)变频调速
14、基于USB通信的变频调速
15、基于三角波的变频调速控制(需要BMT13)
16、三相异步电机的变频调速
17、变频器恒压供水模拟控制
18、刨床模拟控制(多段速选择)
组态王监控
19、直线加减速控制及显示
20、基于三角波的变频调速控制实时曲线(需要BMT13)
21、三相异步电机的变频调速实时曲线
22、三相异步电机变频调速时电压、电流、输出频率采集显示8
