系统组成：
（1）输入电源：三相四线380V 50HZ
（2）工作环境温度：-10~55℃　　相对湿度<85%（25℃）
（3） 可编程控制器：OMRON-SYSMAC-CPM2AH
CPM1A-MAD02-CH（模拟量模块）四点输入，一点输出;
CPM1A-CIF-12（RS-485）（通信模块）
（4） 变频器欧姆龙3G3MV—A4004，具有先进的矢量控制，支持RS-422/485通讯(MODBUS协议)，易操作(操作面板上提供频率给定旋钮)，提供PID调节和节能控制，指令丰富，功能强大。
（5） 三相鼠笼式异步电动机
（6） 测速系统主要特点：

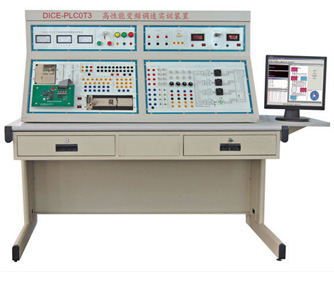

（1） DICE-PLC OT3型高性能变频调速实训装置由我公司技术人员根据当前的教学需求，最新研制出的教学实验设备。该装置结合了变频调速的最新应用技术，充分考虑了可靠性、安全性与实用性。系统提供开放式实训教学，可充分培养学生的实际动手能力。
（2）该实训装置将可编程控制器的输入输出端口以及变频器的相关输入输出端口、控制端口留出，用户可以方便的扩展模块。可以完成“可编程控制技术”，“变频调速技术”等课程的相关教学实训。
（3）该实训装置综合了可编程控制技术与变频调速技术，在实验项目中有充分的体现。变频器的应用从简单的手动操作到可编程控制器通过通信定位控制，另有恒压供水系统，可以让学生了解变频调速技术的实际应用，培养学生综合运用所学知识的能力。
（4）该实训装置设有数控式实验演示模拟装置，装置用扁平线连接实训装置中可编程控制器的输入输出端口，并通过USB接口与电脑连接，另有配套的图形软件，通过编制程序，对模拟控制对象进行实时控制，实验项目丰富。装置中还有指示灯以及开关可以用做可编程控制器基本指令演示。
实验项目：
（一）变频调速技术
1、变频器基本功能参数设置与操作实训
2、外部回路组合变频调速实训
3、变频器报警与保护功能实训
4、异步电机的变频开环调速实训
5、异步电机的变频闭环调速实训
6、基于PLC模拟量方式的变频器闭环调速
7、基于PLC通信方式的变频器开环调速
8、基于PLC通信方式的变频器闭环定位控制
9、恒压供水模拟系统实训
（二）可编程控制技术
1、 指令实验
第一类 基本指令实验
第二类 定时器及计数器指令实验
第三类 移位寄存器指令实验
第四类 置位/复位及脉冲指令实验
第五类 跳转指令实验
第六类 常用功能指令实验
2、 清单如下：
基本指令
1.取指令2.取反指令3.与指令4.与非指令5.或指令6.或非指令7.输出指令8.求反输出指令9.电路块与指令10.电路块或指令11.定时器指令12.计数器指令
功能指令:
1 空操作指令2. 结束指令3. 互锁指令4. 互锁清除指令5. 跳转指6.跳转结束指令7. 锁存指令8. 前沿微分指令9. 后沿微分指令10. 逐位移位指令11. 通道移位指令12. 高速定时器指令13. 可逆计数器指令14. 通道数据比较指令15. 数据传送指令16. 数据求反传送指令17.置位进位位指令18. 复位进位位指令19. 加法指令20. 减法指令21. 乘法指令22. 除法指令23. 十进制数转换为二进制数指令24. 二进制数转换为十进制数指令25. 译码指令26. 编码指令等。
3、 数控式实验演示模拟装置实验：
闭环控制:机器人扫地雷、刀库捷径选择、四层电梯、四级传送带、邮件分拣、水塔水位控制、交流电机Y/△起动、开环控制:交通信号灯、步进电机、舞台灯、LED显示、液体混合装置、八通道逻辑分析、温度压力、连线自检。
4、可提供组态棒图实验
