一、产品概述

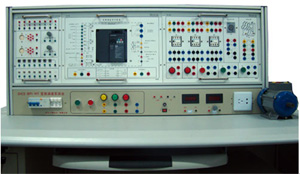

“BOM型变频调速实训装置”是在总结当前变频调速实训教学的基础上，推出的一款新的变频调速实训装置，该实训装置为变频技术实训和考核提供了先进的操作平台。实训台可完成“变频调速技术”课程的相关教学实训。特别是系统提供开放式教学，可充分培养学生的实际动手能力。
二、技术性能
1、输入电源：三相四线(或三相五线) ~380V±10％ 50Hz
2、工作环境：温度10℃~+40℃相对湿度<85％(25℃)海拔<4000m
3、装置容量：<0. 5KVA
4、重 量：100kg
5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
三、系统组成

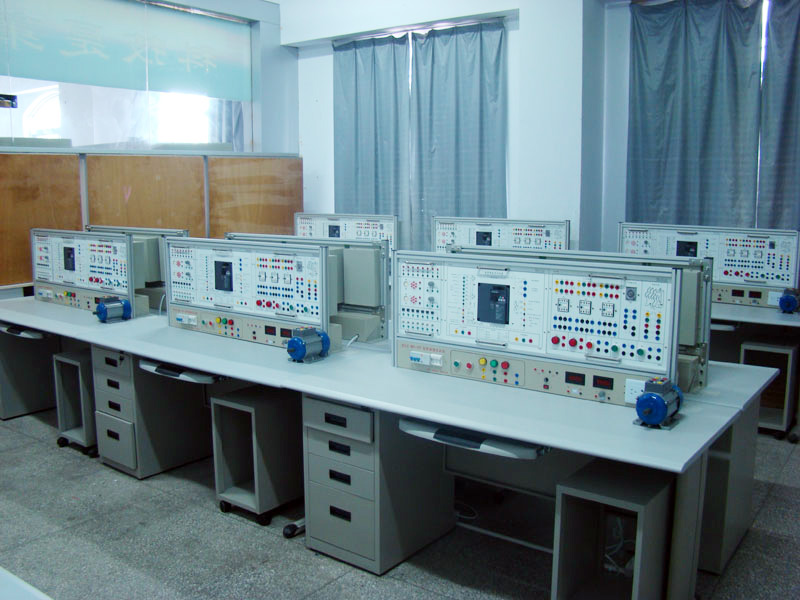

实训装置由控制屏、实训桌、变频器实训组件、继电接触实训组件、数字量/模拟量输入输出给定指示组件、三相异步电动机等组成。
（一）控制屏
1．交流电源控制单元
三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有保险丝保护，控制屏的供电由漏电保护开关和启停开关控制、同时具有漏电告警指示；提供三相相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。
2．直流电源、直流电压／电流表、逻辑电平输出及指示等
直流电压：24V输出；直流电流：0～20mA可调输出；直流数字电压表/电流表：电压表量程0-200V、输入阻抗为10MΩ、精度0.5级，电流表量程0~200nA、精度0.5级；

（二）三相鼠笼异步电动机
交流380V Y/△
（三）SMZ实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；设有带锁抽屉，用于放置工具及资料，电脑桌联体设计，造型美观大方。
四、实训项目
继电接触控制实训
1、三相鼠笼式异步电动机点动控制和自锁控制
2、三相鼠笼式异步电动机联锁正反转控制
3、三相鼠笼式异步电动机星/三角（Y/△）换接起动控制
变频器控制实训
4、变频器功能参数设置与操作实训
5、变频器报警与保护功能实训
6、外部端子点动控制实训
7、变频器控制电机正反转实训
8、多段速度选择变频调速实训
9、变频器无级调速实训
10、外部模拟量控制方式的变频器调速实训
11、瞬间停电启动控制方式
12、PID变频调速控制实训
13、V/F控制
14、三相异步电动机开环调速
15、三相异步电动机闭环调速
