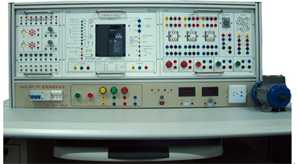

| 型号：DICE-BSM变频调速实训装置（西门子） |
|
|
| 产品介绍： |
|
|
|
一、产品概述
“BSM型变频调速实训装置”是在总结当前变频调速实训教学的基础上，推出的一款新的变频调速实训装置，该实训装置为变频技术实训和考核提供了先进的操作平台。变频器选用西门子MM440变频器，带有RS485通信接口。实训台可完成“变频调速技术”课程的相关教学实训。特别是系统提供开放式教学，可充分培养学生的实际动手能力。
二、技术性能
1、输入电源：三相四线(或三相五线) ~380V±10％ 50Hz
2、工作环境：温度10℃~+40℃相对湿度<85％(25℃)海拔<4000m
3、装置容量：<0. 5KVA
4、重 量：100kg
5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
三、系统组成

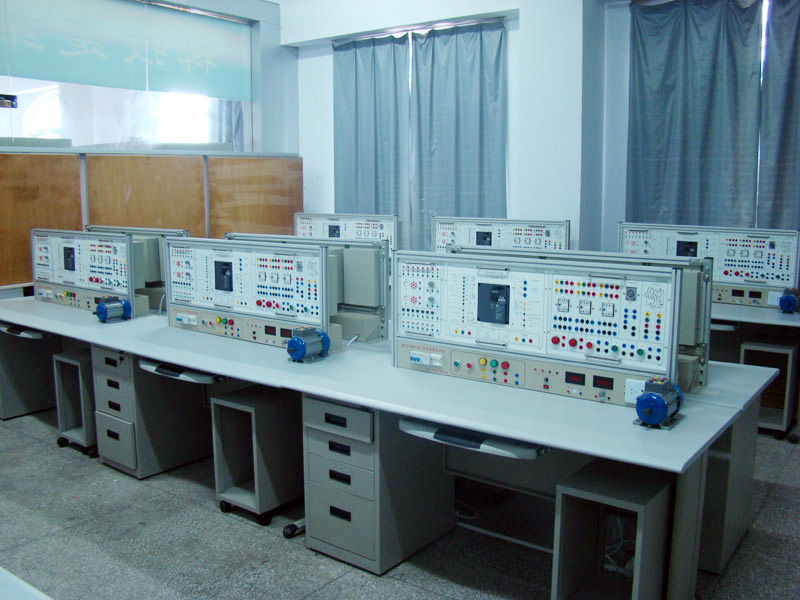

实训装置由控制屏、实训桌、变频器实训组件、继电接触实训组件、数字量/模拟量输入输出给定指示组件、三相异步电动机等组成。
（一）控制屏
1．交流电源控制单元
三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有保险丝保护，控制屏的供电由漏电保护开关和启停开关控制、同时具有漏电告警指示；提供三相相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。
2．直流电源、直流电压／电流表、逻辑电平输出及指示等
直流电压：24V输出；直流电流：0～20mA可调输出；直流数字电压表/电流表：电压表量程0-200V、输入阻抗为10MΩ、精度0.5级，电流表量程0~200nA、精度0.5级；
3、继电接触实训组件 |
|
组件号
|
说明
|
|
PLC805
|
含三个交流接触器、一个时间继电器、一个热继电器、三个控制按钮，配三相鼠笼式异步电动机。
|
|
PLC806
|
提供实验中所用的开关、指示灯、报警器等。
|
|
|
4、变频器实训组件 |
|
组件号
|
说明
|
|
BSM12
|
装置采用西门子MM440系列高性能变频器，三相交流电380V供电，0.37KW，线性v/f控制，平方v/f控制，可编程多点设定v/f控制，磁通电流控制免测速矢量控制，闭环矢量控制，闭环转矩控制，节能控制模式；标准参数结构，标准调试软件；数字量输入6个，模拟量输入2个，模拟量输出2个，继电器输出3个；独立I/O端子板，方便维护；采用BiCo技术，实现I/O端口自由连接；内置PID控制器，参数自整定；集成RS485通讯接口，可选PROFIBUS-DP/Device-Net通讯模块；具有15个固定频率，4个跳转频率，可编程；可实现主/从控制及力矩控制方式；在电源消失或故障时具有"自动再起动"功能；灵活的斜坡函数发生器，带有起始段和结束段的平滑特性；快速电流限制（FCL），防止运行中不应有的跳闸；有直流制动和复合制动方式提高制动性能。
|
|
|
（二）三相鼠笼异步电动机
交流380V Y/△
（三）SMZ实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；设有带锁抽屉，用于放置工具及资料，电脑桌联体设计，造型美观大方。
四、实训项目
继电接触控制实训
1、三相鼠笼式异步电动机点动控制和自锁控制
2、三相鼠笼式异步电动机联锁正反转控制
3、三相鼠笼式异步电动机星/三角（Y/△）换接起动控制
变频器控制实训
4、变频器功能参数设置
5、变频器报警与保护功能
6、多段速度选择变频调速
7、外部端子点动控制
8、控制电机运行时间操作
9、控制电机正反转运动控制
10、电压/电流监视器信号输出及显示
11、自动再启动运行控制
12、频率跳转运行控制
13、加/减速斜坡平滑特性控制
14、V/F控制
15、内置直流注入制动控制
16、外部模拟量（电压/电流）变频调速
17、三相异步电动机的变频调速
18、变频恒压供水模拟控制
19、刨床模拟控制（多段速选择）
组态王监控
20、直线加减速控制及显示
21、三相异步电机的变频调速实时曲线
22、三相异步电机变频调速时电压、电流、输出频率实时采集显示 |
