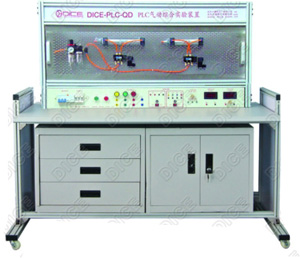

该装置是根据《液压与气压传动》、《气动控制技术》、《PLC可编程控制技术实验与应用》等课程教学实验大纲要求而精心设计的一款适合于大中专院校、职业学校、技校机械工程、机电一体化和自动化专业等相关课程的教学实验。同时也可作为机电和电气一体化的综合实验台。学生通过实验掌握气动元件的结构，气动回路的控制原理及设计方法等，同时掌握PLC可编程控制器的控制原理及编程技巧等。

一、产品特点：
l、实验桌及实验支架有单组和双纽二合一设计结构，即单组为一张实验桌一套实验器材，双组为一张实验桌有二套实验器材，可供两组学生在实验桌前后同时进行实验，资源共享，提高了产品的利用率。整体结构简洁，安装拆卸灵活，实用性强。
2、气动实验组件采用活动按插结构，可同时进行一组或多纽实验，实验所需气源及交直流电源采用固定形式，只需进行简单的连接即可完成实验的组合。同时实验设备还有继电器控制和PLC(可选配)控制单元，有利于学校选择低成本的实验设备。
3、实验气源压力低，电气控制采用低压直流24V开关电源，因此实验安全可靠。
4、电气主控单元采用继电器或可编程控制器(PLC)控制，可与计算机通讯，实现计算机智能控制，同时也可以采用独立的继电气控制单元进行电气控制。通过比较可以体验PLC控制器在自动化控制中的优越性和先进性，对加深理解PLC大有帮助。
二、产品构成：由实验桌、实验屏、气动元件、电气控制器件、可编程控制器(PLC)组成。
1、实验桌：三聚氰胺饰面板制作。
2、气动元件配备：空气压缩机、空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，气控换向闳，节流阀，单向节流阀，快速排气阀，或门型梭阀，单作用气缸，双作用气缸，旋转气缸等。
3、电器控制件：直流24V(2A)电源单元，可编程控制器(PLC日本三菱FX1N-24MR)，PLC电气控制输入单元，PLC电气控制输出单元，继电气控制单元，行程开关(常闭、常开)。
4、PLC可编程控制器：三菱FX1N-24MR主机
三、主要技术指标
1、可编程控制器(PLC)：日本三菱FX1N-24MR型主机，8输入、6输出(继电气输出型)。直流电源：输入AC220V,输出DC24V／2A
2、空气压缩机(基本配置小型机)
电机功率：360W 电源：AC220V
公称容积：10L 额定输出气压：0．7Mpa
3、实验台外形尺寸：1500mm×700mm×760mm(单组实验台)
4、实验屏尺寸：1210mm×960mm(单组实验支架)
5、实验台外形尺寸：1500mm×l2l0mm×760mm(双组实验台)
6、实验屏尺寸：1210mm×960mm(双组实验支架)
