一、概述
满足机电设备安装与维修、机械制造与控制等专业“电机拖动与控制”等课程的实验、实训教学。具有很强的综合性、直观性、开放性。要求既能满足中职实验、实训需要，还能满足高职实验、实训需要。
二、技术性能与要求
1. 输入电源：三相四线 AC380V±10% 50Hz
2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3. 装置容量：≤1.5kVA
4. 人身安全保护体系：
设有电压型漏电保护器，如果隔离变压器前的线路有漏电现象，即能实施保护并切断输出电源。
设有电流型漏电保护器,如果隔离变压器后的线路及实验过程中的接线等有漏电现象,即能告警并切断输出电源。
强电连接线及插座，采用全封闭结构，使用安全、可靠、防触电。
5. 实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板。实验桌设有两个抽屉，用于放置工具。另外实验桌底部装有四个万向轮和四个固定调节机构，便于移动和固定。
6. 实验连接线及配件：采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。

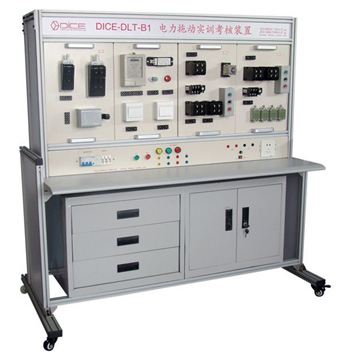

三、实验装置的配置及功能
1.三相四线制(或三相五线制)电源输入后经隔离输出（浮地设计），总电源由三相钥匙开关控制，设有三相带灯熔断器作为断相指示。
2.控制屏电源由接触器通过起、停按钮进行控制。
3.屏上装有电压漏电保护装置，控制屏内或强电输出若有漏电现象，即切断总电源，确保实验进程安全。
4.屏上装有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值时，即切断电源。
四、可完成的实训项目
1. 三相鼠笼式交流异步电动机
2. 三相异步电动机通电延时Y—△起动控制
3. 三相鼠笼异步电动机降压启动反接制动控制线路
4. 绕线式交流异步电动机自动起动控制线路
5. 三相异步电动机直接启动控制
6. 三相异步电动机接触器点动控制线路
7. 三相异步电动机接触器自锁控制电路
8. 用倒顺开关的三相异步电动机正反转控制
9. 接触器联锁的正反转控制线路
10. 按钮联锁的三相异步电动机接触器正反转控制线路
11. 双重联锁的三相异步电动机正反转控制线路
12. 三相异步电动机的多地控制
