型号：DICE-DG-D2电工技能.电路分析实训装置

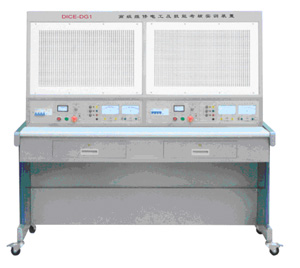

图片为供参考，以实物为准。上图为豪华型铝合金实验桌，另有基本型钢制实验桌

产品介绍：

一、概述
该实训装置主要由实训桌和网孔板组成。学生通过实训线路进行元器件的布局安装，接线全部由学生自行完成，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选的项目选择相应的元器件，也可作为电工考证的考核设备。
二、特点
1、电气控制线路或电子线路实训元件都在网孔板上自己搭建，操作方便、更换快捷，可扩展功能或开发新实训；操作内容的选择具有典型性、实用性。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房。
3、技能实训用的控制线路和配套的小电机可模拟工厂各类的电力拖动系统，并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求。
4、装置设有漏电保护器，能确保操作者的安全；各电源的输出均有短路保护等功能，各测量仪表有保护功能，使用安全可靠。
三、技术性能
1、输入电压：三相四线制380V±10％，50Hz
2、工作环境：环境温度范围为-5℃~+40℃，相对湿度<85％(25℃)
3、装置容量：<1.5KVA
4、重量：100Kg
5、漏电保护动作电流：<30mA；漏电保护动作时间：<0.1S。
四、实训装置的配置及功能
1、 交流电源
实训台提供线电压380V和相电压220V两种电源；
2、 交流电表
数显交流电压表：量程范围0~500V
数显交流电流表：量程范围0~3A
3、 直流电表
数显直流电压表：量程范围0~200V；
4、 直流电源输出
固定直流电压源：±12V、±5V
可调直流电压源：0~+12V，-12V~0
可调直流电流源：0~20mA并带表头指示
5、 实训桌
基本型：实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右各设有一个抽屉。
豪华型：实训桌采用铝合金型材结构，防火面板，同时可选配工具铁柜，组合方便灵活。
6、 网孔板
每台配置用3块全不锈钢网孔板，网孔板骨架为不锈钢方管制作，牢固美观。每块不锈钢板带有铝合金把手，方便装卸。
7、 电路分析DICE-DGA挂箱
VCCS受控源电路、CCVS受控源电路、回转器电路、负阻抗变换器电路、戴维南定理验证电路、双口定理验证电路、叠加定理验证电路、串联谐振电路、一阶二阶动态电路、选频电路。还提供多种分类器件如电阻、电阻、二极管，和可调电位器（1K、5K、10K、20K、50K种规格），学生可根据需要搭建自己的电路。
挂箱还提供低频函数信号发生器
波形：正弦波、方波
频率范围：100HZ~10KHZ
幅值：方波、正弦波（ 峰--峰值：0~10V）
指针式电压表：1只0～30V，1只0～5V
指针式电流表： 1只0~1mA，1只0~20mA可同时满足多个测试点电压、电流的动态监测。
提供经典实验电路以及实验用的电阻等器件
8, 安全保护
实训台设有钥匙开关控制总电源，通过启、停按钮控制电源的输出，并设有急停按钮。电源输出设有漏电保护与短路保护。
五、实训项目
电路分析部分：
1. 线性与非线性元件的伏安特性。
2. 电位及其与电压关系的研究。
3. 基尔霍夫定理。
4. 叠加定理。
5. 电压源与电流源的等效变换。
6. 戴维南定理。
7. 受控源VCVS、VCCS的实验。
8. 典型电信号的观察和测量。
9. RC一阶电路的响应测试。
10. 二阶电路的响应测试。
11. RC选频网络特性测试。
12. R、L、C元件在正弦电路中的特性实验。
13. R、L、C串联谐振电路的研究。
14. 双口网络测试。
15. 其它电路的研究。
电工部分：
1．电工常用工具使用与识别
2．单相电度表的安装
3．漏电保护器的选用与安装
4．熔断器的选用与安装
5．单开关控制照明电路
6．双开关控制照明电路
7．特殊开关控制的照明电路
8．日光灯电路和遥控门铃电路
9．电压表、电流表安装电路
10．三相异步电动机点动控制
11．三相异步电动机单向自锁控制
12．三相异步电动机点动单向起动混合控制电路
13．三相异步电动机两地单向自锁电路
14．正、反转控制电路（倒顺开关）
15．正、反转控制电路（交流接触器互锁）
16．正、反转控制电路（机械按钮互锁）
17．正、反转控制电路（交流接触器、机械按钮双重互锁）
18．带点动的正、反转控制
19．两台电动机顺序启停控制
20．单按钮控制电动机启动和停止电路
21．三相异步电动机钮Y/△切换控制
22．用时间继电器实现Y△切换控制
23．两个接触器实现Y△切换控制
24．三个接触器实现Y△切换控制
25． C620型车床控制电路
