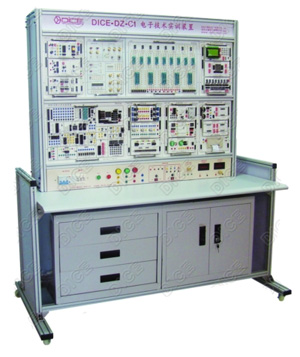

图片为供参考，以实物为准。上图为豪华型铝合金实验桌，另有基本型钢制实验桌

 本装置是我企业根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，按照职业教育的教学和实训要求而研发的产品。该装置适合“数字电子技术”、“模拟电子技术”、“单片机技术”、“EDA技术”等课程的实训大纲要求，特别适用于高职、中专、职校等新建或扩建实训室，为迅速开设实训课提供了理想的实训设备。

一、技术性能
1.输入电源：单相三线220V±l0％ 50Hz
2.工作环境：温度-l0℃～+40℃，相对湿度<85％(25℃) 海拔<4000m
3.装机容量：<0．5kVA
4.外形尺寸： 以产品实物为准。

二、实训装置的基本配置及功能
本实训装置主要由电源控制屏、实训桌、实训挂箱等组成。
（一）控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板(凹字烂板技术)，为实训挂箱提供直流稳压电源、各种测试仪表及实训器件等，具体功能如下：
1．控制及交流部分
通过单相漏电保护开关控制总电源，
2．仪表部分
（1）直流数显电压表，测量范围0~220V，三位半数字显示。
3．直流电源部分
（1）提供0～30V／0.5A可调稳压电源。
（2）提供四路固定直流电源输出：±12V、±5V。
4．交流电源部分
提供两路7.5V交流电压。
5．提供一只单相电源插座面板，可提供给外部仪器（如示波器等）接插电源

(二)实训挂箱
电子部分
1．DZ-M 01模拟电路挂箱
提供比例运算电路、加法运算电路、减法运算电路、积分运算电路、微分运算电路和运算放大器的调零、整流滤波电路、集成稳压电路、RC串并联选频网络振荡器电路、CMRR、Uos、Ios、Aud测试电路、可控硅触发调压单元、三角波、方波发生器、集成函数发生器、RC桥式正弦波振荡器、基本放大电路、场效应管电路、差分电路、双T网络RC正弦波振荡器、压控振荡器实验电路，稳压管以及各种电容、电位器、电阻实训项目的电路元件，此电路中的部分元件线路已经连好，另外部分元件可以在本实训中用，也可以作为单独元器件用。
2．DZ-M02模拟电路挂箱
提供模拟运算电路、有源滤波器电路、射极单管放大电路、方波发生器电路、低频功率放大器电路、LC振荡及选频放大器电路、OTL功率放大器电路，每个电路都提供不同的参数，学生可以根据实训原理图连接电路，也可以自己设计电路。
3．DZ-D01数字电路挂箱
提供高可靠锁紧式集成电路插座(20P共9只)，高可靠锁紧式集成电路插座(40P共5只)，16位LED指示灯，16位开关电平输出，6位LED数码管显示（BCD码），2位LED数码管显示（八段全部引出）
4．DZ-D02数字电路挂箱
提供直流电压源、信号发生器、手动单脉冲（两路）、时序脉冲、固定脉冲、数字频率计、8421拨码开关（4路）、可调电位器（1M、500K、100K、47K、10K、1K）。

单片机、微机、EDA部分
1、单片机DP-51 CPU挂箱
含DICE-3000仿真器、CPU-AT89S52、开放式4*6键盘实验电路、8155、8250、8251、8253、8255、8279、RS232等常用接口电路、8MHZ频率源模块、PCF8563日历时钟电路、AT24C02电路、93C46串行EEPROM、红外线接收电路、DS18B20数字温度传感器电路、开关逻辑电平输入、输出电路、逻辑笔电路等。
2、DP-600模块挂箱
十六位逻辑电平显示、八位按钮开关输入、I2C总线接口、串行静态显示、动态扫描显示、16*16点阵显示、双色点阵显示、128*64液晶显示、音频驱动、语音录放（含麦克风）、串行A/D转换接口 、串行D/A转换接口、并行A/D转换接口、并行D/A转换接口、MC14433转换接口、温度传感器及温度控制、F/V转换接口、V/F转换接口、直流电机驱动（实物）、
四相步进电机驱动（实物）、RS-232通信接口、RS-485通信接口、PWM脉宽调制、汽车信号灯/交通灯模拟。
3、DP-700模块挂箱
提供低频信号源 ，可产生方波、三角波、正弦波 ；计数器/频率计电路，液晶显示；光耦隔离模块电路 ；3路继电器控制电路；单片机最小系统；实验模块扩展单元。
4、DP-8086微机原理与接口挂箱
实验模块部分由AD/DA电路;开放式键盘实验电路;16×16点阵电路;8155、8250、8251、485、8253、8279、8237.、8255、8259、0832、0809、等常用接口电路、232.接口电路、小型直流电机、步进电机、压力传感、电子音响电路等,128*64组成的LCD图文实验液晶显示电路,6位LED数码显示、继电器电路、8位逻辑电平电路、16位电平显示电路。
5、CPLD/FPGA模块
配相应下载线，引出芯与所有I/O口，便于用户实验。

三、实训桌
基本型：实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右各设有一个抽屉。
豪华型：实训桌采用铝合金型材结构，防火面板，同时可选配工具铁柜，组合方便灵活。

四、实训项目
模拟电路基本技能实训
1．晶体二极管的判别与检测
2．PN结的单向导电特性
3．晶体三极管的判别与检测
4．单结晶体管特性
5．晶体管共射极单管放大器
6．场效应管放大电路
7．电压串联负反馈放大电路
8．电压并联负反馈放大电路
9．电流串联负反馈放大电路
10．电流并联负反馈放大电路
11．差动放大电路
12．射极跟随器
13．场效应管共源极放大电路
14．共集电极放大器
15．共基极放大器
16．两级阻容耦合放大器
17．运算放大器的基本接法
18．集成运放同相比例放大器
19．集成运放反相比例放大器
20．集成运放加法电路
21．集成运放减法电路
22．集成运放积分电路
23．集成运放微分电路
24．电压跟随器
25．电压比较器
26．二阶低通滤波器
27．二阶高通滤波器
28．二阶带通滤波器
29．二阶带阻滤波器
30．RC桥式正弦波振荡器
31．方波发生器
32．三角波发生器
33．文氏电桥正弦波发生器
34．锯齿波发生器
35．过零比较器
36．滞回比较器
37．窗口比较器电路实训
38．集成运放的调零电路
39．OTL功率放大器
40．RC正弦波振荡器及选频放大器
41．LC正弦波振荡器
42．晶闸管可控整流电路
43．单相半波整流、滤波电路
44．单相全波整流、滤波电路
45．单相桥式整流、滤波电路
46．稳压管稳压电路及其稳压原理
47．三端集成固定稳压电源
48．正电源输出可调集成稳压电路
数字电路基本技能实训（推荐实验）
1．TTL集成逻辑门的参数测试与使用
2．CMOS集成逻辑门的测试
3．门电路的逻辑功能实验
4．常用组合逻辑功能器件的测试
5．半加器、全加器及逻辑运算实验
6、七人表决电路及血型检测电路
7、RS触发器的功能测试
8、JK、D触发器逻辑功能及主要参数测试
9、三态输出出发器及锁存器
10、异步二进制计数器实验
11、同步二进制计数器实验
12、移位寄存器的功能测试
13、计数、译码、显示电路实验
14、555集成电路及应用
15、波形产生及单稳态触发器
16、序列检测器的设计
17、D/A数模转换器
18、A/D模数转换器
19、可人工干预的交通灯控制器
20、数字电子钟设计
21、数字频率计
22、汽车尾灯控制实验

推荐EDA实验项目：
1． 3×8译码器的设计
2. 七人表决器
3. 格雷码变换电路
4. BCD码加法器
5. 四位全加器
6. 英语字母显示电路
7. 四位并行乘法器
8. 设计基本触发器
9. 设计74LS160计数器功能模块
10. 正负脉宽数控调制信号发生器
11. 序列检测器
12. 四位移位乘法器
MCS-51单片机实验项目：
软件部分实验：
1． 清零程序
2． 拆字程序
3． 拼字程序
4． 数据区传送子程序
5． 数据排序实验
6． 查找相同数据个数
7． 无符号双字节快速乘法子程序
8． 多分支程序
9． 多分支程序
10．电脑时钟实验
硬件部分实验：
11．P1口亮灯实
12．P1口转弯灯实验
13．P3.3口输入，P1口输出实验
14．工业顺序控制实验
15．8255 A、B、C口输出方波实验
16．8255 PA口控制PB口
17．8255控制交通灯
18. 8155接口模块
19．8279键盘显示实验
20. 8253方波实验
21. 8251可编程通讯接口实验
22. 单片机RS232串行发送实验
23. 单片机RS232串行接收实验
24. DS18B20单总线温度测量实验
25. 红外线遥控收发实验
26. PCF8563 I²C日历时钟实验
27. MAX813看门狗实验
28. AT24C02 I2C总线存储器读写实验
29. 串行存储芯片93C46读写实验
30. 电子音乐演奏实验
31．简单I/O扩展实验
32．并行ADC 0809转换实验
33．并行DAC 0832转换实验
34.串行A/D TLC549转换实验
35.串行10位D/A TLC5615转换实验
36．MC14433并行A/D转换实验
37.I2C储存卡读写实验
38.语音芯片ISD173控制实验（录音）
39.语音芯片ISD1730控制实验（放音）
40.步进电机控制
41.小直流电机调速实验
42．双色LED点阵实验
43.16*16 LED点阵显示实验
44.128*64 LCD液晶显示实验
45.单片机RS232/485串行发送实验
46.单片机RS232/485串行接收实验
47.PWM脉宽调制实验
48.74LS164串并转换
49.74LS165并串转换
50.电子音乐演奏实验
51.LM331 F/V转换实验
52.LM331 V/F转换实验
53.8位静态显示器实验
54.6位动态显示器实验
55.模拟十字路口交通灯实验
56.低频信号发生器测试实验
57.计数器测量实验
58.频率计测量实验
59.继电器控制实验
60.光耦隔离模块实验
61.单片机最小系统扩展实验
62.CAN总线通讯接口实验（选配）
63.以太网TCP/IP协议接口实验（选配）
67.USB2.0通讯接口实验（选配）
微机原理与接口部分实训项目：
软件实验：
1.二进制多位加法实验；
2.二进制转换为BCD码实验；
3.BCD码转换为二进制码；
4.十进制数的BCD码相减运算；
5.内存清零实验；
6.数码显示实验；
7.求最大数和最小数；
8.数据块传送实验；
9.分支程序设计。
硬件实验 ：
10.A/D转换实验；
11.D/A转换实验（一）；
12.D/A转换实验（二）；
13.8255A并行口实验（一）；
14.8255A并行口实验（二）；
15.定时器/计数器实验；
16.8259单级中断控制器实验；
17.RS232/485串行口发送实验（双机通讯）；
18.RS232/485串行口接收实验（双机通讯）；
19.小直流电机调速实验；
20.步进电机控制；
21.继电器控制；
22.存贮器读写实验；
23.电子琴实验；
24.简单I/O口扩展实验
25.8251可编程通讯接口和PC机通讯；
