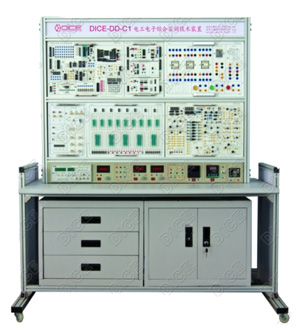

DICE-DD-C3电工·电子技术·PLC综合实训装置,电工电子系列教学实验仪器

本装置是我企业根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求，按照职业教育的教学和实训要求而研发的产品。该装置适合高职、高专的“电路分析”、“电工基础”、“电工学”、“模拟电子技术”、“数字电子技术”、“电机控制”、“继电接触控制”、“PLC可编程控制器技术”等课程的实训大纲要求，也适用于中专、职校等新建或扩建实训室，为学校迅速开设实训课提供了理想的实训设备。

一、技术性能
1．输入电源：三相四线(或三相五线)380V±10％ 50Hz
2．工作环境：温度-10℃～+40℃，相对湿度<85％(25℃)海拔<4000m
3装机容量：<1.5kVA
4外形尺寸：以产品实物为准
二、实训装置的基本配置及功能
本实训装置主要由电源控制屏、实训桌、实训挂箱等组成。
(一)电源、仪表控制屏
控制屏为全铝合金框架结构，美观大气，为实训挂箱提供交流电源、直流稳压电源、恒流源、各种测试仪表及实训器件等，具体功能如下：
1．控制及交流部分
（1）提供三相固定380V交流电源，每相均有指示灯指示。
2．仪表部分
（1）数显交流电压表：量程范围0~500V
（2）数显交流电流表：量程范围0~3A
（3）数显直流电压表：量程范围0~200V；
3．直流电源部分
（1）提供一路DC：0.0～30V／0．5A可调稳压电源。
（2）提供DC：0~＋12V，0~－12V可调稳压电源各一路。
（3）提供四路固定直流电源输出：±12V、±5V。
（4）提供四路固定直流电源输出：+24V。
（5）提供一路0～20 mA连续可调恒流源，并带表头指示
4．交流电源部分
提供两路7.5V交流电压。
5．提供一只单相电源插座面板，可提供给外部仪器（如示波器等）接插电源
6．安全保护
实训台设有钥匙开关控制总电源，通过启、停按钮控制电源的输出，并设有急停按钮。电源输出设有漏电保护与短路保护。

(二)实训组件挂箱与实训项目
电工部分
1. 电路分析DICE-DGA挂箱
VCCS受控源电路、CCVS受控源电路、回转器电路、负阻抗变换器电路、戴维南定理验证电路、双口定理验证电路、叠加定理验证电路、串联谐振电路、一阶二阶动态电路、选频电路。还提供多种分类器件如电阻、电阻、二极管，和可调电位器（1K、5K、10K、20K、50K种规格），学生可根据需要搭建自己的电路。
挂箱还提供低频函数信号发生器：
波形：正弦波、方波
频率范围：100HZ~10KHZ
幅值：方波、正弦波（峰--峰值：0~10V）
指针式电压表：1只0～30V，1只0～5V
指针式电流表： 1只0~1mA，1只0~20mA可同时满足多个测试点电压、电流的动态监测。
提供经典实验电路以及实验用的电阻等器件
2. 网孔板
每台配置用3块全不锈钢网孔板，网孔板骨架为不锈钢方管制作，牢固美观。每块不锈钢板带有铝合金把手，方便装卸。

3．配置器件及工具（每台配置，主要电器器件采用德力西品牌或同等级器件）

序号	名称	数量	序号	名称	数量
1	三相断路器	1	15	遥控电子门铃	1
2	热继电器	2	16	白炽灯灯座	2
3	交流接触器	3	17	白炽灯	2
4	三合一按钮	2	18	单相电度表	1
5	三相熔断器	1	19	万用表	1
6	单相熔断器	1	20	螺丝刀（—，+）	2
7	中间继电器	2	21	尖嘴钳	1
8	时间继电器	1	22	电工刀	1
9	倒序开关	1	23	斜口钳	1
10	开关	2	24	剥线钳	1
11	触摸延时开关	1	25	导线	50米
12	光控开关	1	26	卷尺	1
13	调速器（电子节能开关）	1	27	三相鼠笼异步电动机（交流380V/△/Y）	1
14	日光灯套装	1	28	工具箱	1

4.实训连接线
据不同实训项目的特点，配备不同规格的实训连接线，强电均采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜制件外套铍青铜弹片，接触安全可靠；两种导线都只能配合相应内孔的插座，不能混插，大大提高了实训的安全及合理性。

电子部分
1．DZ-M 01模拟电路挂箱
提供比例运算电路、加法运算电路、减法运算电路、积分运算电路、微分运算电路和运算放大器的调零、整流滤波电路、集成稳压电路、RC串并联选频网络振荡器电路、CMRR、Uos、Ios、Aud测试电路、可控硅触发调压单元、三角波、方波发生器、集成函数发生器、RC桥式正弦波振荡器、基本放大电路、场效应管电路、差分电路、双T网络RC正弦波振荡器、压控振荡器实验电路，稳压管以及各种电容、电位器、电阻实训项目的电路元件，此电路中的部分元件线路已经连好，另外部分元件可以在本实训中用，也可以作为单独元器件用。
2．DZ-M02模拟电路挂箱
提供模拟运算电路、有源滤波器电路、射极单管放大电路、方波发生器电路、低频功率放大器电路、LC振荡及选频放大器电路、OTL功率放大器电路，每个电路都提供不同的参数，学生可以根据实训原理图连接电路，也可以自己设计电路。
3．DZ-D01数字电路挂箱
提供高可靠锁紧式集成电路插座(20P共9只)，高可靠锁紧式集成电路插座(40P共5只)，16位LED指示灯，16位开关电平输出，6位LED数码管显示（BCD码），2位LED数码管显示（八段全部引出）
4．DZ-D02数字电路挂箱
提供直流电压源、信号发生器、手动单脉冲（两路）、时序脉冲、固定脉冲、数字频率计、8421拨码开关（4路）、可调电位器（1M、500K、100K、47K、10K、1K）。

PLC可编程控制器部分
1 ．PLC-S01挂箱
提供日本欧姆龙CPM2AH-20CDR-A主机（AC/DC/RELAY）,内置数字量I/O（12路数字量输入/8路数字量输出），配套通讯编程电缆线。
2 ．PLC-801挂箱
（1）艺术灯控制、（2）自动售货机、（3）轧钢机自动控制、（4）交通灯自动控制、（5）交通灯手动控制
3. PLC-807变频器挂箱（选配挂箱）
提供欧姆龙3G3JV系列变频器，封闭式挂壁型（相当于IP20）保护结构，额定输入电压单相AC220V，最大适用电机容量0.4KW。

三、实训桌
基本型：实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右各设有一个抽屉。
豪华型：实训桌采用铝合金型材结构，防火面板，同时可选配工具铁柜，组合方便灵活。

四、实训项目
电路分析部分：
1. 线性与非线性元件的伏安特性。
2. 电位及其与电压关系的研究。
3. 基尔霍夫定理。
4. 叠加定理。
5. 电压源与电流源的等效变换。
6. 戴维南定理。
7. 受控源VCVS、VCCS的实验。
8. 典型电信号的观察和测量。
9. RC一阶电路的响应测试。
10. 二阶电路的响应测试。
11. RC选频网络特性测试。
12. R、L、C元件在正弦电路中的特性实验。
13. R、L、C串联谐振电路的研究。
14. 双口网络测试。
15. 其它电路的研究。
电工部分：
1．电工常用工具使用与识别
2．单相电度表的安装
3．漏电保护器的选用与安装
4．熔断器的选用与安装
5．单开关控制照明电路
6．双开关控制照明电路
7．特殊开关控制的照明电路
8．日光灯电路和遥控门铃电路
9．电压表、电流表安装电路
10．三相异步电动机点动控制
11．三相异步电动机单向自锁控制
12．三相异步电动机点动单向起动混合控制电路
13．三相异步电动机两地单向自锁电路
14．正、反转控制电路（倒顺开关）
15．正、反转控制电路（交流接触器互锁）
16．正、反转控制电路（机械按钮互锁）
17．正、反转控制电路（交流接触器、机械按钮双重互锁）
18．带点动的正、反转控制
19．两台电动机顺序启停控制
20．单按钮控制电动机启动和停止电路
21．三相异步电动机钮Y/△切换控制
22．用时间继电器实现Y△切换控制
23．两个接触器实现Y△切换控制
24．三个接触器实现Y△切换控制
25． C620型车床控制电路
模拟电路基本技能实训
1．晶体二极管的判别与检测
2．PN结的单向导电特性
3．晶体三极管的判别与检测
4．单结晶体管特性
5．晶体管共射极单管放大器
6．场效应管放大电路
7．电压串联负反馈放大电路
8．电压并联负反馈放大电路
9．电流串联负反馈放大电路
10．电流并联负反馈放大电路
11．差动放大电路
12．射极跟随器
13．场效应管共源极放大电路
14．共集电极放大器
15．共基极放大器
16．两级阻容耦合放大器
17．运算放大器的基本接法
18．集成运放同相比例放大器
19．集成运放反相比例放大器
20．集成运放加法电路
21．集成运放减法电路
22．集成运放积分电路
23．集成运放微分电路
24．电压跟随器
25．电压比较器
26．二阶低通滤波器
27．二阶高通滤波器
28．二阶带通滤波器
29．二阶带阻滤波器
30．RC桥式正弦波振荡器
31．方波发生器
32．三角波发生器
33．文氏电桥正弦波发生器
34．锯齿波发生器
35．过零比较器
36．滞回比较器
37．窗口比较器电路实训
38．集成运放的调零电路
39．OTL功率放大器
40．RC正弦波振荡器及选频放大器
41．LC正弦波振荡器
42．晶闸管可控整流电路
43．单相半波整流、滤波电路
44．单相全波整流、滤波电路
45．单相桥式整流、滤波电路
46．稳压管稳压电路及其稳压原理
47．三端集成固定稳压电源
48．正电源输出可调集成稳压电路
数字电路基本技能实训（推荐实验）
1．TTL集成逻辑门的参数测试与使用
2．CMOS集成逻辑门的测试
3．门电路的逻辑功能实验
4．常用组合逻辑功能器件的测试
5．半加器、全加器及逻辑运算实验
6、七人表决电路及血型检测电路
7、RS触发器的功能测试
8、JK、D触发器逻辑功能及主要参数测试
9、三态输出出发器及锁存器
10、异步二进制计数器实验
11、同步二进制计数器实验
12、移位寄存器的功能测试
13、计数、译码、显示电路实验
14、555集成电路及应用
15、波形产生及单稳态触发器
16、序列检测器的设计
17、D/A数模转换器
18、A/D模数转换器
19、可人工干预的交通灯控制器
20、数字电子钟设计
21、数字频率计
22、汽车尾灯控制实验

PLC基本技能实训
基本指令实验：
（1）基本指令实验
（2）定时器及计数器指令实验
（3）移位寄存器指令实验
（4）置位/复位及脉冲指令实验
（5）跳转指令实验
（6）常用功能指令实验
硬件模块实验：
（1）艺术灯控制
（2）自动售货机
（3）轧钢机自动控制
（4）交通灯自动控制
（5）交通灯手动控制
变频器控制应用实训（选配挂箱实验）
1．变频器功能参数设置与操作实训
2．变频器控制电机正反转实训
3．多段速度选择变频调速实训
4．PLC控制变频器外部端子的电机正反转实训
5．基于PLC控制方式的多段速实训
