一、概述

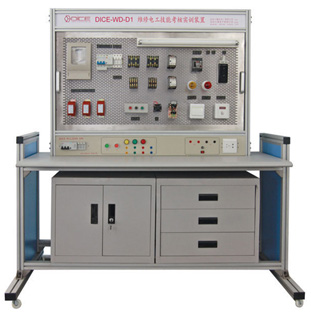

该实训装置主要由实训桌和网孔板组成。学生通过实训线路进行元器件的布局安装，接线全部由学生自行完成，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选的项目选择相应的元器件，也可作为电工考证的考核设备。

二、特点
1、电气控制线路或电子线路实训元件都在网孔板上自己搭建，操作方便、更换快捷，可扩展功能或开发新实训；操作内容的选择具有典型性、实用性。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房。
3、技能实训用的控制线路和配套的小电机可模拟工厂各类的电力拖动系统，并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求。
4、装置设有漏电保护器，能确保操作者的安全；各电源的输出均有短路保护等功能，各测量仪表均有保护功能，使用安全可靠。
5、所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件。

三、技术性能
1、输入电压：三相四线制380V±10％，50Hz
2、工作环境：环境温度范围为-5℃~+40℃，相对湿度<85％(25℃)
3、装置容量：<1.5KVA
4、重量：100Kg
5、尺寸：1525×750×1630
6、漏电保护动作电流：<30mA；漏电保护动作时间：<0.1S。

四、实训装置的配置及功能
1、实训台设有电源，通过启、停按钮控制电源的输出，并设有钥匙开关和急停按钮。电源输出设有短路保护。实训台提供线电压380V和相电压220V两种电源，还设有多个单、三相电源插座；
2、 实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右各设有一个抽屉.

五、实训项目
电工部分：
1．电工常用工具使用与识别
2．单相电度表的安装
3．漏电保护器的选用与安装
4．熔断器的选用与安装
5．单开关控制照明电路
6．双开关控制照明电路
7．特殊开关控制的照明电路
8．日光灯电路和遥控门铃电路
9．电压表、电流表安装电路
10．三相异步电动机点动控制
11．三相异步电动机单向自锁控制
12．三相异步电动机点动单向起动混合控制电路
13．三相异步电动机两地单向自锁电路
14．正、反转控制电路（倒顺开关）
15．正、反转控制电路（交流接触器互锁）
16．正、反转控制电路（机械按钮互锁）
17．正、反转控制电路（交流接触器、机械按钮双重互锁）
18．带点动的正、反转控制
19．两台电动机顺序启停控制
20．单按钮控制电动机启动和停止电路
21．三相异步电动机钮Y/△切换控制
22．用时间继电器实现Y△切换控制
23．两个接触器实现Y△切换控制
24．三个接触器实现Y△切换控制
25． C620型车床控制电路

六、实训组件配置
