一、概述

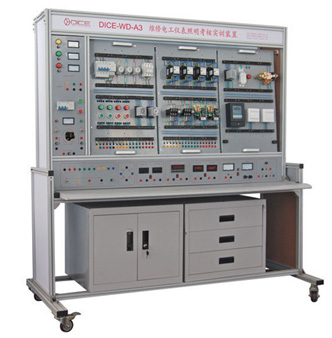

“WD-A3型维修电工仪表照明考核实训装置“是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的要求而设计的，该装置集理论、实际操作和考核鉴定为一体的多功能设备。它不仅能作为电工仪表和照明电路的操作实训装置。而且也可用于劳动职业技能鉴定部门、大中专院校、职校、技校对初、中、高级维修电工技能考核的理想设备。

二、特点
1、电气控制线路或电子线路实训元件都装在挂板上，操作方便、更换快捷，可扩展功能或开发新实训；操作内容的选择具有典型性、实用性。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房。
3、技能实训用的控制线路和配套的小电机可模拟工厂各类的电力拖动系统，并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求。
4、装置设有漏电保护器，能确保操作者的安全；各电源的输出均有短路保护等功能，各测量仪表均有保护功能，使用安全可靠。
5、所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件。

三、技术性能
1、输入电压：三相四线制380V±10％，50Hz
2、工作环境：环境温度范围为-5℃~+40℃，相对湿度<85％(25℃)
3、装置容量：<1.5KVA
4、重量：100Kg
5、尺寸：1525×750×1630
6、漏电保护动作电流：<30mA；漏电保护动作时间：<0.1S。

四、实训装置的配置及功能
（一）电源、仪器控制屏
控制屏为实训提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。具体功能如下：
1、主控功能板
（1）三相四线输入，通过漏电保护器，接通总电源，由接触器通过起、停按钮进行操作
（2）设有450V指针式交流电压表三只，指示输入的三相电源电压
2、交直流电源
（1）励磁电源：直流220V/0.5A，具有短路保护。
（2）电枢电源：直流0~220V/2A连续可调电源一路，具有短路保护和数字电压表显示。
（3）可调交流电源：交流0~220V连续可调，设有短路保护。
（4）各种交流电源：设有变压器一组，变压器原边根据不同的接线可加220V，也可以加380V交流电源。打开开关，变压器副边就即可输出110V、36V、20V、20V、12V、6.3V的交流电压以供实验所需。
（5）直流稳压电源：±12V，+5V,24V各一路，具有短路保护。
3、交直流仪表
（1）交流数字电压表：0~500V交流数字电压表一只
（2）交流数字电流表：0~5A交流数字电流表一只
（3）交流功率表：四位数显单相交流功率表，通过按钮可以轮换显示视在功率、有功功率、无功功率、电流、电压、频率、功率因数等参数，具有上、下限报警控制功能，内置继电器可选择视在功率、电流、电压报警有效。
（4）直流数字电压表：0~300V直流数字电压表
（5）直流数字电流表：测量范围0~5A，三位半数显。
4、整流二极管：IN5408 四只

五、实训项目
1.插座和一个开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）
2.两个双联开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）
3.三个开关控制一盏灯（白炽灯、荧光灯+二极漏电开关）
4.日光灯线路的接线
5.声控开关控制白炽灯电路的接线
6.触摸延时开关控制白炽灯电路的接线
7.人体感应开关控制白炽灯电路的接线
8.单相电度表直接接线电路
9.单相电度表经电流互感器的接线电路
10.电压表、电流表接线电路
11.万能转换开关的电压表测量三相电压接线
12.一只电流互感器用于单相回路的控制电路接线
13.三只电流互感器接成星形接线电路
14.三只电流互感器接成三角形接线电路
15.三相功率因数表的测量电路
16.三相三线有功电度表的接线电路
17.三相三线有功电度表经电流互感器的接线电路
18.三相四线有功电度表的接线电路
19.三相四线无功电度表经电流互感器的接线电路
20.三相四线无功电度表的接线电路
21.三相四线无功电度表经电流互感器的接线电路

六、实训组件配置
