剥线钳的使用方法

剥线钳由刀口、压线口和钳柄组成，是内线电工和电动机修理、仪器仪表电工常用的工具之一。剥线钳的钳柄上套有额定工作电压500V的绝缘套管，适用于塑料、橡胶绝缘电线、电缆芯线的剥皮。
剥线钳的性能标准
1）钳头能灵活地开合，并在弹簧的作用下开合自如。
2）刃口在闭合状态下，其刃口间隙不大于0.3mm。
3）剥线钳钳口硬度不低于HRA56或不低于HRC30。
4）剥线钳能顺利剥离线芯直径为0.5mm~2.5mm导线外部的塑料或橡胶绝缘层。
5）剥线钳的钳柄有足够的抗弯强度，可调式端面剥线钳在承受20N·m载荷试验后，其钳柄的永久变形量不大于1mm。
剥线钳的用途：剥线钳为内线电工，电动机修理、仪器仪表电工常用的工具之一。专供电工剥除电线头部的表面绝缘层用。
剥线钳的规格：140毫米，160毫米，180毫米（都是全长）。。
剥线钳的使用要点：要根据导线直径，选用剥线钳刀片的孔径。
剥线钳的机构原理：
剥线钳的机构简图
如图所示为剥线钳的机构简图，当握紧剥线钳手柄使其工作时，图中弹簧首先被压缩，使得加紧机构加紧电线。而此时由于扭簧1的作用下剪切机构不会运动。当加紧机构完全夹紧电线时，扭簧1所受的作用力逐渐变大致使扭簧1开始变形，使得剪切机构开始工作。而此时扭簧2所受的力还不足以使得夹紧机构与剪切机构分开，剪切机构完全将电线皮切开后剪切机构被夹紧。此时扭簧2所受作用力增大，当扭簧二所受作用力达到一定程度时，扭簧2开始变形，夹紧机构与剪切机构分开，使得电线被切断的绝缘皮与电线分开，从而达到剥线的目的。
剥线钳的材料：
刀片采用T7,T8,45号钢。钳体采用Q235号钢。套管采用聚氯乙烯塑料。
剥线钳的硬度
46-52HRC
剥线钳的组成：
它是由刀口、压线口和钳柄组成。剥线钳的钳柄上套有额定工作电压500V的绝缘套管。

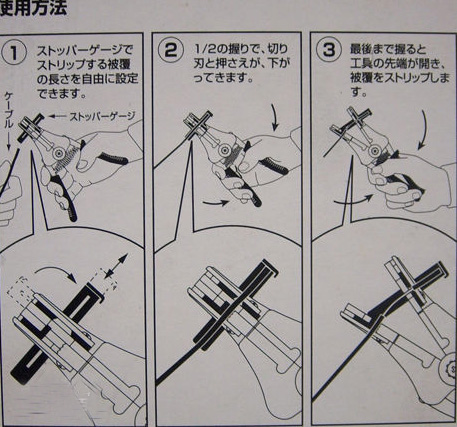

剥线钳的使用方法：
根据缆线的粗细型号，选择相应的剥线刀口
2、将准备好的电缆放在剥线工具的刀刃中间，选择好要剥线的长度
3、握住剥线工具手柄，将电缆夹住，缓缓用力使电缆外表皮慢慢剥落
4、松开工具手柄，取出电缆线，这时电缆金属整齐露出外面，其余绝缘塑料完好无损。
