一,试电笔

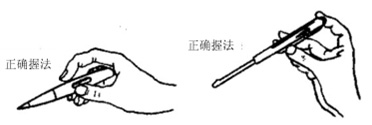

使用时，必须手指触及笔尾的金属部分，并使氖管小窗背光且朝自己，以便观测氖管的亮暗程度，防止因光线太强造成误判断，其使用方法见下图所示。
当用电笔测试带电体时，电流经带电体、电笔、人体及大地形成通电回路，只要带电体与大地之间的电位差超过60v时， 电笔中的氖管就会发光。低压验电器检测的电压范围的60~500V。
注意事项：
l.使用前，必须在有电源处对验电器进行测试，以证明该验电器确实良好，方可使用。
2.验电时，应使验电器逐渐靠近被测物体，直至氖管发亮，不可直接接触被测体。
3.验电时，手指必须触及笔尾的金属体，否则带电体也会误判为非带电体。
4.验电时，要防止手指触及笔尖的金属部分，以免造成触电事故。
二,电工刀
在使用电工刀时：
l.不得用于带电作业，以免触电。
2.应将刀口朝外剖削，并注意避免伤及手指。
3.剖削导线绝缘层时，应使刀面与导线成较小的锐角，以免割伤导线。
4.使用完毕，随即将刀身折进刀柄。
三,螺丝刀
使用螺丝刀时，
l.螺丝刀较大时，除大拇指、食指和中指要夹住握柄外，手掌还要顶住柄的末端以防施转时滑脱。
2.螺丝刀较小时，用大拇指和中指夹着握柄，同时用食指顶住柄的末端用力旋动。
3.螺丝刀较长时，用右手压紧手柄并转动，同时左手握住起子的中间部分（不可放在螺钉周围，以免将手划伤），以防止起子滑脱。
注意事项
1.带电作业时，手不可触及螺丝刀的金属杆，以免发生触电事故。
2.作为电工，不应使用金属杆直通握柄顶部的螺丝刀。
3.为防止金属杆触到人体或邻近带电体，金属杆应套上绝缘管。
四,钢丝钳

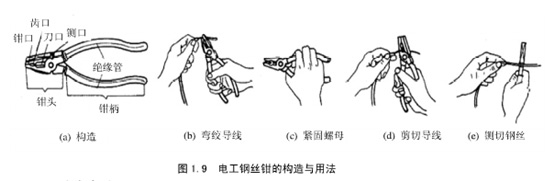

钢丝钳在电工作业时，用途广泛。钳口可用来弯绞或钳夹导线线头；齿口可用来紧固或起松螺母；刀 口可用来剪切导线或钳削导线绝缘层；侧口可用来铡切导线线芯、钢丝等较硬线材。钢丝钳各用途的使用方法见上图所示。
注意事项：
l.使用前，使检查钢丝钳绝缘是否良好，以免带电作业时造成触电事故。
2.在带电剪切导线时，不得用刀口同时剪切不同电位的两根线（如相线与零线、相线与相线等），以免发生短路事故。
五,尖嘴钳
尖嘴钳因其头部尖细(如图1.10所示),适用于在狭小的工作空间操作
尖嘴钳可用来剪断较细小的导线;可用来夹持较小的螺钉,螺帽,垫圈,导线等;也可用来对单股导线整形(如平直,弯曲等).若使用尖嘴钳带电作业,应检查其绝缘是否良好,并在作业时金属部分不要触及人体或邻近的带电体.
六,斜口钳
专用于剪断各种电线电缆,如图所示.
对粗细不同,硬度不同的材料,应选用大小合适的斜口钳.
七,剥线钳
线钳是专用于剥削较细小导线绝缘层的工具,其外形如图所示.
使用剥线钳剥削导线绝缘层时,先将要剥削的绝缘长度用标尺定好,然后将导线放入相应的刃口中(比导线直径稍大),再用手将钳柄一握,导线的绝缘层即被剥离.
八,电烙铁
焊接前,一般要把焊头的氧化层除去,并用焊剂进行上锡处理,使得焊头的前端经常保持一层薄锡,以防止氧化,减少能耗,导热良好.

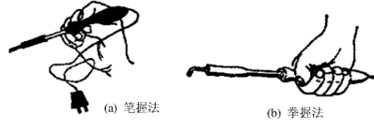

(a) 电烙铁的握法没有统一的要求,以不易疲劳,操作方便为原则,一般有笔握法和拳握法两种,如图4所示.（a） 笔握法 (b)拳握法
用电烙铁焊接导线时,必须使用焊料和焊剂.焊料一般为丝状焊锡或纯锡,常见的剂有松香,焊膏等.
对焊接的基本要求是:焊点必须牢固,锡液必须充分渗透,焊点表面光滑有泽,应防止出现"虚焊","夹生焊".产生"虚焊"的原因是因为焊件表面未清除干净或焊剂太少,使得焊锡不能充分流动,造成焊件表面挂锡太少,焊件之间未能充分固定;造成"夹生焊"的原因是因为烙铁温度低或焊接时烙铁停留时间太短,焊锡未能充分熔化.
注意事项：
l. 使用前应检查电源线是否良好，有无被烫伤。
2.焊接电子类元件（特别是集成块）时，应采用防漏电等安全措施。
3.当焊头因氧化而不“吃锡”时，不可硬烧。
4.当焊头上锡较多不便焊接时，不可甩锡；不可敲击。
5.焊接较小元件时，时间不宜过长，以免因热损坏元件或绝缘。
6.焊接完毕，应拨去电源插头，将电烙铁置于金属支架上，防止烫伤或火灾的发生。
九,万用表
1.模拟式万用表
模拟式万用表的型号繁多,下图为常用的MF-47型万用表的外形.
(1) 使用前的检查与调整
在使用万用表进行测量前,应进行下列检查,调整:
外观应完好无被损,当轻轻摇晃时,指针应摆动自如.
旋动转换开关,应切换灵活无卡阻,挡位应准确.
水平放置万用表,转动表盘指针下面的机械调零螺丝,使指针对准标度尺左边的O位线.
测量电阻前应进行电调零(每换挡一次,都应重新进行电调零).即:将转换开关置于欧姆挡的适当位置,两支表笔短接,旋动欧姆调零旋钮,使指针对准欧姆标度尺右边的O位线.如指针始终不能指向O位线,则应更换电池.
检查表笔插接是否正确.黑表笔应接"一"极或" * "插孔,红表笔应接"+".
检查测量机构是否有效,即应用欧姆挡,短时碰触两表笔,指针应偏转灵敏.
(2) 直流电阻的测量
MF-47型万用标面板图
首先应断开被测电路的电源及连接导线.若带电测量,将损坏仪表;若在路测量,将影响测量结果.
合理选择量程挡位,以指针居中或偏右为最佳.测量半导体器件时,不应选用R×1挡和R×10K挡.
测量时表笔与被测电路应接触良好;双手不得同时触至表笔的金属部分,以防将人体电阻并入被测电路造成误差.
正确读数并计算出实测值.
切不可用欧姆挡直接测量微安表头,检流计,电池内阻.
(3)电压的测量
测量电压时,表笔应与被测电路并联.
测量直流电压时,应注意极性.若无法区分正,负极,则先将量程选在较高挡位,用表笔轻触电路,若指针反偏,则调换表笔
合理选择量程.若被测电压无法估计,先应选择最大量程,视指针偏摆情况再作调整.
测量时应与带电体保持安全间距,手不得触至表笔的金属部分.测量高电压时(500~2500V),应戴绝缘手套且站在绝缘垫上使用高压测试笔进行.
⑷电流的测量
测量电流时,应与被测电路串联,切不可并联!
测量直流电流时,应注意极性
合理选择量程.
测量较大电流时,应先断开电源然后再撤表笔.
注意事项：
测量过程中不得换挡.
读数时,应三点成一线(眼睛,指针,指针在刻度中的影子).
根据被测对象,正确读取标度尺上的数据.
测量完毕应将转换开关置空挡或OFF挡或电压最高挡.若长时间不用,应取出内部电池.
2,数字万用表
数字万用表具有测量精度高,显示直观,功能全,可靠性好,小巧轻便以及便于操作等优点
(1) 面板结构与功能

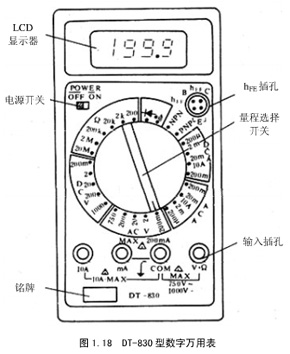

1.18图为DT-830型数字万用表的面板图, 包括LCD液晶显示器,电源开关,量程选择开关,表笔插孔等.
液晶显示器最大显示值为1999,且具有自动显示极性功能.若被测电压或电流的极性为负,则显示值前将带"-"号.若输入超量程时,显示屏左端出现"1"或"-1"的提示字样.
电源开关(POWER)可根据需要,分别置于"ON"(开)或"OFF"(关)状态.测量完毕,应将其置于"OFF"位置,以免空耗电池.数字万用表的电池盒位于后盖的下方,采用9V叠层电池.电池盒内还装有熔丝管,以起过载保护作用.旋转式量程开关位于面板中央,用以选择测试功能和量程.若用表内蜂鸣器作通断检查时,量程开关应停放在标有" )))"符号的位置.
hFE插口用以测量三极管的hFE值时,将其B,C,E极对应插入.
输入插口是万用表通过表笔与被测量连接的部位,设有"COM","V Ω","mA","10A"四个插口.使用时,黑表笔应置于"C OM"插孔,红表笔依被测种类和大小置于"V Ω","mA"或"10A"插孔.在"COM"插孔与其它三个插孔之间分别标有最大(MAX)测量值,如10A,200mA,交流750V,直流1000V.
DT-830型数字万用表
(2) 使用方法
测量交,直流电压(ACV,DCV)时,红,黑表笔分别接"V Ω"与"COM"插孔,旋动量程选择开关至合选位置(200mV,2V,20V,200V,700V或1000V),红,黑表笔并接于被测电路(若是直流,注意红表笔接高电位端,否则显示屏左端将显示"一").此时显示屏显示出被测电压数值.若显示屏只显示最高位"1",表示溢出,应将量程调高.测量交,直流电流(ACA,DCA)时,红,黑表笔分别接"mA"(大于200mA时应接"10A")与"COM"插孔,旋动量程选择开关至合适位置(2mA,20mA,200mA或10A),将两表笔串接于被测回路(直流时,注意极性),显示屏所显示的数值即为被测电流的大小.
测量电阻时,无须调零.将红,黑表笔分别插入" V Ω"与"COM"插孔,旋动量程选择开关至合适位置(200,2K,200K,2M,20M),将两笔表跨接在被测电阻两端(不得带电测量!),显示屏所显示数值即为被测电阻的数值.当使用200MΩ量程进行测量时,先将两表笔短路,若该数不为零,仍属正常,此读数是一个固定的偏移值,实际数值应为显示数值减去该偏移值.
进行二极管和电路通断测试时,红,黑表笔分别插入"V Ω"与"COM"插孔,旋动量程开关至二极管测试位置.正向情况下,显示屏即显示出二极管的正向导通电压,单位为mV(锗管应在200～300mV之间,硅管应在500～800mV之间);反向情况下,显示屏应显示"1",表明二极管不导通,否则,表明此二极管反向漏电流大.正向状态下,若显示"000",则表明二极管短路,若显示"1",则表明断路.在用来测量线路或器件的通断状态时,若检测的阻值小于30Ω,则表内发出蜂鸣声以表示线路或器件处于导通状态.
进行晶体管测量时,旋动量程选择开关至"hFE"位置(或"NPN"或"PNP"),将被测三极管依NPN型或PNP型将B,C,E极插入相应的插孔中,显示屏所显示的数值即为被测三极管的"hFE"参数.
进行电容测量时,将被测电容插入电容插座,旋动量程选择开关至"CAP"位置,显示屏所示数值即为被测电荷的电荷量.
(3)注意事项
当显示屏出现"LOBAT"或"←"时,表明电池电压不足,应予更换.
若测量电流时,没有读数,应检查熔丝是否熔断.
测量完毕,应关上电源;若长期不用,应将电池取出.
不宜在日光及高温,高湿环境下使用与存放(工作温度为0～40℃,温度为80%).使用时应轻拿轻放. |
