二极管 - 名词解释
二极管二极管的特性与应用

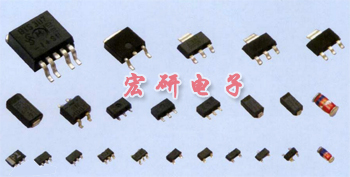

二极管又称晶体二极管,简称二极管(diode);它只往一个方向传送电流的电子零件。它是一种具有1个零件号接合的2个端子的器件，具有按照外加电压的方向，使电流流动或不流动的性质。晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。当不存在外加电压时，由于p-n
结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常广泛。
二极管的工作原理
晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。当不存在外加电压时，由于p-n
结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。当外加的反向电压高到一定程度时，p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。
二极管的类型
二极管种类有很多，按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（Si管）。根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管等。按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面，通以脉冲电流，使触丝一端与晶片牢固地烧结在一起，形成一个“PN结”。由于是点接触，只允许通过较小的电流（不超过几十毫安），适用于高频小电流电路，如收音机的检波等。面接触型二极管的“PN结”面积较大，允许通过较大的电流（几安到几十安），主要用于把交流电变换成直流电的“整流”电路中。平面型二极管是一种特制的硅二极管，它不仅能通过较大的电流，而且性能稳定可靠，多用于开关、脉冲及高频电路中。
二极管的导电特性
二极管最重要的特性就是单方向导电性。在电路中，电流只能从二极管的正极流入，负极流出。下面通过简单的实验说明二极管的正向特性和反向特性。
1. 正向特性。
在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。必须说明，当加在二极管两端的正向电压很小时，二极管仍然不能导通，流过二极管的正向电流十分微弱。只有当正向电压达到某一数值（这一数值称为“门槛电压”，锗管约为0.2V，硅管约为0.6V）以后，二极管才能直正导通。导通后二极管两端的电压基本上保持不变（锗管约为0.3V，硅管约为0.7V），称为二极管的“正向压降”。
2. 反向特性。
在电子电路中，二极管的正极接在低电位端，负极接在高电位端，此时二极管中几乎没有电流流过，此时二极管处于截止状态，这种连接方式，称为反向偏置。二极管处于反向偏置时，仍然会有微弱的反向电流流过二极管，称为漏电流。当二极管两端的反向电压增大到某一数值，反向电流会急剧增大，二极管将失去单方向导电特性，这种状态称为二极管的击穿。
3. 击穿
外加反向电压超过某一数值时，反向电流会突然增大，这种现象称为电击穿。引起电击穿的临界电压称为二极管反向击穿电压。电击穿时二极管失去单向导电性。如果二极管没有因电击穿而引起过热，则单向导电性不一定会被永久破坏，在撤除外加电压后，其性能仍可恢复，否则二极管就损坏了。因而使用时应避免二极管外加的反向电压过高。二极管是一种具有单向导电的二端器件，有电子二极管和晶体二极管之分，电子二极管现已很少见到，比较常见和常用的多是晶体二极管。二极管的单向导电特性，几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常广泛。二极管的管压降：硅二极管（不发光类型）正向管压降0.7V，锗管正向管压降为0.3V，发光二极管正向管压降为随不同发光颜色而不同。主要有三种颜色，具体压降参考值如下：红色发光二极管的压降为2.0--2.2V，黄色发光二极管的压降为1.8—2.0V，绿色发光二极管的压降为3.0—3.2V，正常发光时的额定电流约为20mA。二极管的电压与电流不是线性关系，所以在将不同的二极管并联的时候要接相适应的电阻。
4.二极管的特性曲线
与PN结一样，二极管具有单向导电性。硅二极管典型伏安特性曲线（图）。在二极管加有正向电压，当电压值较小时，电流极小；当电压超过0.6V时，电流开始按指数规律增大，通常称此为二极管的开启电压；当电压达到约0.7V时，二极管处于完全导通状态，通常称此电压为二极管的导通电压，用符号UD表示。对于锗二极管，开启电压为0.2V，导通电压UD约为0.3V。在二极管加有反向电压，当电压值较小时，电流极小，其电流值为反向饱和电流IS。当反向电压超过某个值时，电流开始急剧增大，称之为反向击穿，称此电压为二极管的反向击穿电压，用符号UBR表示。不同型号的二极管的击穿电压UBR值差别很大，从几十伏到几千伏。
5.二极管的反向击穿
齐纳击穿
：反向击穿按机理分为齐纳击穿和雪崩击穿两种情况。在高掺杂浓度的情况下，因势垒区宽度很小，反向电压较大时，破坏了势垒区内共价键结构，使价电子脱离共价键束缚，产生电子-空穴对，致使电流急剧增大，这种击穿称为齐纳击穿。如果掺杂浓度较低，势垒区宽度较宽，不容易产生齐纳击穿。
雪崩击穿
：另一种击穿为雪崩击穿。当反向电压增加到较大数值时，外加电场使电子漂移速度加快，从而与共价键中的价电子相碰撞，把价电子撞出共价键，产生新的电子-空穴对。新产生的电子-空穴被电场加速后又撞出其它价电子，载流子雪崩式地增加，致使电流急剧增加，这种击穿称为雪崩击穿。无论哪种击穿，若对其电流不加限制，都可能造成PN结永久性损坏。
二极管的主要参数
用来表示二极管的性能好坏和适用范围的技术指标，称为二极管的参数。不同类型的二极管有不同的特性参数。对初学者而言，必须了解以下几个主要参数：
1、额定正向工作电流
是指二极管长期连续工作时允许通过的最大正向电流值。因为电流通过管子时会使管芯发热，温度上升，温度超过容许限度（硅管为140左右，锗管为90左右）时，就会使管芯过热而损坏。所以，二极管使用中不要超过二极管额定正向工作电流值。例如，常用的IN4001－4007型锗二极管的额定正向工作电流为1A。
2、最高反向工作电压
加在二极管两端的反向电压高到一定值时，会将管子击穿，失去单向导电能力。为了保证使用安全，规定了最高反向工作电压值。例如，IN4001二极管反向耐压为50V，IN4007反向耐压为1000V。
3、反向电流
反向电流是指二极管在规定的温度和最高反向电压作用下，流过二极管的反向电流。反向电流越小，管子的单方向导电性能越好。值得注意的是反向电流与温度有着密切的关系，大约温度每升高10，反向电流增大一倍。例如2AP1型锗二极管，在25时反向电流若为250uA，温度升高到35，反向电流将上升到500uA，依此类推，在75时，它的反向电流已达8mA，不仅失去了单方向导电特性，还会使管子过热而损坏。又如，2CP10型硅二极管，25时反向电流仅为5uA，温度升高到75时，反向电流也不过160uA。故硅二极管比锗二极管在高温下具有较好的稳定性。
晶体二极管
crystal diode
固态电子器件中的半导体两端器件。起源于19世纪末发现的点接触二极管效应，发展于20世纪30年代，主要特征是具有单向导电性，即整流特性。利用不同的半导体材料、掺杂分布、几何结构，可制成不同类型的二极管，用来产生、控制、接收、变换、放大信号和进行能量转换。例如稳压二极管可在电源电路中提供固定偏压和进行过压保护；雪崩二极管作为固体微波功率源，用于小型固体发射机中的发射源；半导体光电二极管能实现光-电能量的转换，可用来探测光辐射信号；半导体发光二极管能实现电-光能量的转换，可用作指示灯、文字-数字显示、光耦合器件、光通信系统光源等；肖特基二极管可用于微波电路中的混频、检波、调制、超高速开关、倍频和低噪声参量放大等。
分类
按用途分：检波二极管、整流二极管、稳压二极管、开关管、光电管。
按结构分：点接触型二极管、面接触型二极管
二是处于高能态的粒子在外来光的激发下向低能态跃迁，称之为受激辐射；
三是处于低能态的粒子吸收外来光的能量向高能态跃迁称之为受激吸收。
自发辐射，即使是两个同时从某一高能态向低能态跃迁的粒子，它们发出光的相位、偏振状态、发射方向也可能不同，但受激辐射就不同，当位于高能态的粒子在外来光子的激发下向低能态跃迁，发出在频率、相位、偏振状态等方面与外来光子完全相同的光。在激光器中，发生的辐射就是受激辐射，它发出的激光在频率、相位、偏振状态等方面完全一样。任何的受激发光系统，即有受激辐射，也有受激吸收，只有受激辐射占优势，才能把外来光放大而发出激光。而一般光源中都是受激吸收占优势，只有粒子的平衡态被打破，使高能态的粒子数大于低能态的粒子数（这样情况称为离子数反转），才能发出激光。
产生激光的三个条件是：实现粒子数反转、满足阈值条件和谐振条件。产生光的受激发射的首要条件是粒子数反转，在半导体中就是要把价带内的电子抽运到导带。为了获得离子数反转，通常采用重掺杂的P型和N型材料构成PN结，这样，在外加电压作用下，在结区附近就出现了离子数反转—在高费米能级EFC以下导带中贮存着电子，而在低费米能级EFV以上的价带中贮存着空穴。实现粒子数反转是产生激光的必要条件，但不是充分条件。要产生激光，还要有损耗极小的谐振腔，谐振腔的主要部分是两个互相平行的反射镜，激活物质所发出的受激辐射光在两个反射镜之间来回反射，不断引起新的受激辐射，使其不断被放大。只有受激辐射放大的增益大于激光器内的各种损耗，即满足一定的阈值条件:
P1P2exp(2G - 2A) ≥ 1
（P1、P2是两个反射镜的反射率，G是激活介质的增益系数，A是介质的损耗系数，exp为常数），才能输出稳定的激光，另一方面，激光在谐振腔内来回反射，只有这些光束两两之间在输出端的相位差Δф
=2qπ
q=1、2、3、4。。。。时，才能在输出端产生加强干涉，输出稳定激光。设谐振腔的长度为L，激活介质的折射率为N，则
Δф=（2π/λ）2NL=4πN(Lf/c)=2qπ，
上式可化为f=qc/2NL该式称为谐振条件，它表明谐振腔长度L和折射率N确定以后，只有某些特定频率的光才能形成光振荡，输出稳定的激光。这说明谐振腔对输出的激光有一定的选频作用。
二、激光二极管本质上是一个半导体二极管，按照PN结材料是否相同，可以把激光二极管分为同质结、单异质结（SH）、双异质结（DH）和量子阱（QW）激光二极管。量子阱激光二极管具有阈值电流低，输出功率高的优点，是目前市场应用的主流产品。同激光器相比，激光二极管具有效率高、体积小、寿命长的优点，但其输出功率小（一般小于2mW），线性差、单色性不太好，使其在有线电视系统中的应用受到很大限制，不能传输多频道，高性能模拟信号。在双向光接收机的回传模块中，上行发射一般都采用量子阱激光二极管作为光源。
半导体激光二极管的基本结构如图所示，垂直于PN结面的一对平行平面构成法布里——珀罗谐振腔，它们可以是半导体晶体的解理面，也可以是经过抛光的平面。其余两侧面则相对粗糙，用以消除主方向外其它方向的激光作用。
半导体中的光发射通常起因于载流子的复合。当半导体的PN结加有正向电压时，会削弱pn结势垒，迫使电子从N区经PN结注入P区，空穴从P区经过PN结注入N区，这些注入PN结附近的非平衡电子和空穴将会发生复合，从而发射出波长为λ的光子，其公式如下：
λ = hc/Eg (1)
式中：h—普朗克常数； c—光速； Eg—半导体的禁带宽度。
上述由于电子与空穴的自发复合而发光的现象称为自发辐射。当自发辐射所产生的光子通过半导体时，一旦经过已发射的电子—空穴对附近，就能激励二者复合，产生新光子，这种光子诱使已激发的载流子复合而发出新光子现象称为受激辐射。如果注入电流足够大，则会形成和热平衡状态相反的载流子分布，即粒子数反转。当有源层内的载流子在大量反转情况下，少量自发辐射产生的光子由于谐振腔两端面往复反射而产生感应辐射，造成选频谐振正反馈，或者说对某一频率具有增益。当增益大于吸收损耗时，就可从PN结发出具有良好谱线的相干光——激光，这就是激光二极管的简单原理。
随着技术和工艺的发展，目前实际使用的半导体激光二极管具有复杂的多层结构。
常用的激光二极管有两种:①PIN光电二极管。它在收到光功率产生光电流时，会带来量子噪声。②雪崩光电二极管。它能够提供内部放大,比PIN光电二极管的传输距离远，但量子噪声更大。为了获得良好的信噪比，光检测器件后面须连接低噪声预放大器和主放大器。
半导体激光二极管的工作原理，理论上与气体激光器相同。
激光二极管本质上是一个半导体二极管，按照PN结材料是否相同，可以把激光二极管分为同质结、单异质结（SH）、双异质结（DH）和量子阱（QW）激光二极管。量子阱激光二极管具有阈值电流低，输出功率高的优点，是目前市场应用的主流产品。同激光器相比，激光二极管具有效率高、体积小、寿命长的优点，但其输出功率小（一般小于2mW），线性差、单色性不太好，使其在有线电视系统中的应用受到很大限制，不能传输多频道，高性能模拟信号。在双向光接收机的回传模块中，上行发射一般都采用量子阱激光二极管作为光源。
半导体激光二极管的常用参数有：
（1）波长：即激光管工作波长，目前可作光电开关用的激光管波长有635nm、650nm、670nm、690nm、780nm、810nm、860nm、980nm等。
（2）阈值电流Ith
：即激光管开始产生激光振荡的电流，对一般小功率激光管而言，其值约在数十毫安，具有应变多量子阱结构的激光管阈值电流可低至10mA以下。
（3）工作电流Iop
：即激光管达到额定输出功率时的驱动电流，此值对于设计调试激光驱动电路较重要。
（4）垂直发散角θ⊥：激光二极管的发光带在垂直PN结方向张开的角度，一般在15˚~40˚左右。
（5）水平发散角θ∥：激光二极管的发光带在与PN结平行方向所张开的角度，一般在6˚~
10˚左右。
（6）监控电流Im ：即激光管在额定输出功率时，在PIN管上流过的电流。
激光二极管在计算机上的光盘驱动器，激光打印机中的打印头等小功率光电设备中得到了广泛的应用。
发光二极管简称为LED。由镓（Ga）与砷（AS）、磷（P）的化合物制成的二极管，当电子与空穴复合时能辐射出可见光，因而可以用来制成发光二极管，在电路及仪器中作为指示灯，或者组成文字或数字显示。磷砷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光。
它是半导体二极管的一种，可以把电能转化成光能；常简写为LED。发光二极管与普通二极管一样是由一个PN结组成，也具有单向导电性。当给发光二极管加上正向电压后，从P区注入到N区的空穴和由N区注入到P区的电子，在PN结附近数微米内分别与N区的电子和P区的空穴复合，产生自发辐射的荧光。不同的半导体材料中电子和空穴所处的能量状态不同。当电子和空穴复合时释放出的能量多少不同，释放出的能量越多，则发出的光的波长越短。常用的是发红光、绿光或黄光的二极管。
发光二极管的反向击穿电压约5伏。它的正向伏安特性曲线很陡，使用时必须串联限流电阻以控制通过管子的电流。限流电阻R可用下式计算：
R＝（F－UF）／IF
式中E为电源电压，UF为LED的正向压降，IF为LED的一般工作电流。发光二极管的两根引线中较长的一根为正极，应按电源正极。有的发光二极管的两根引线一样长，但管壳上有一凸起的小舌，靠近小舌的引线是正极。
与小白炽灯泡和氖灯相比，发光二极管的特点是：工作电压很低（有的仅一点几伏）；工作电流很小（有的仅零点几毫安即可发光）；抗冲击和抗震性能好，可靠性高，寿命长；通过调制通过的电流强弱可以方便地调制发光的强弱。由于有这些特点，发光二极管在一些光电控制设备中用作光源，在许多电子设备中用作信号显示器。把它的管心做成条状，用7条条状的发光管组成7段式半导体数码管（图），每个数码管可显示0～9十个数目字。
二极管 - 稳压二极管
稳压二极管
voltage stabilizing diode
二极管 一种用于稳定电压的单PN结二极管。它的伏安特性、电路符号如图所示。结构同整流二极管。加在稳压二极管的反向电压增加到一定数值时，将可能有大量载流子隧穿PN结的位垒，形成大的反向电流，此时电压基本不变，称为隧道击穿。当反向电压比较高时，在位垒区内将可能产生大量载流子，受强电场作用形成大的反向电流，而电压亦基本不变，为雪崩击穿。因此，反向电压临近击穿电压时，反向电流迅速增加，而反向电压几乎不变。这个近似不变的电压称为齐纳电压（隧道击穿）或雪崩电压（雪崩击穿）。
稳压二极管工作于反向击穿状态(图a)。反向电流在-IZK和-IZM之间时，二极管两端的电压基本不变，等于UZ，即为稳定电压。对硅稳压二极管而言，稳定电压在5V以下的器件靠齐纳电压工作，稳定电压在7V以上的器件靠雪崩电压工作，两者之间的器件两种形式的击穿都可能起作用。
电流IZK是器件起稳压作用的最小工作电流,而IZM则是最大可利用的齐纳电流或雪崩电流，其值受稳压二极管耗散功率的限制。IZ是相应于稳定电压UZ的工作电流。最大工作电流的范围从几个毫安到几十安。常用稳压二极管的稳定电压标称值约在2～200V的范围内。
二极管 - 触发二极管
触发二极管
二极管
触发二极管（DIAC）属三层结构，具有对称性的二端半导体器件。常用来触发双向可控硅
，在电路中作过压保护等用途。
图1是它的构造示意图。图2、图3分别是它的符号及等效电路，可等效于基极开路、发射极与集电极对称的NPN型晶体管。因此完全可用二只NPN晶体管如图4连接来替代。
双向触发二极管正、反向伏安特性几乎完全对称（见图5）。当器件两端所加电压U低于正向转折电压V（B0）时，器件呈高阻态。当U>V(B0)时，管子击穿导通进入负阻区。同样当U大于反向转折电压V（BR）时，管子同样能进入负阻区。转折电压的对称性用△V（B）表示。△V（B）=V（B0）-V（BR）。一般△V（B）应小于2伏。双向触发二极管的正向转折电压值一般有三个等级：20-60V、100-150V、200-250V。由于转折电压都大于20V，可以用万用表电阻挡正反向测双向二极管，表针均应不动（RX10k),但还不能完全确定它就是好的。检测它的好坏，并能提供大于250V的直流电压的电源，检测时通过管子的电流不要大于是5mA。用晶体管耐压测试器检测十分方便。如没有，可用兆欧表按图6所示进行测量（正、反各一次），电压大的一次V（BR）。例如：测一只DB3型二极管，第一次为27.5V，反向后再测为28V，则△V（B）=V（B0）-V（BR）=28V-27.5V=0.5V<2V,表明该管对称性很好。
图７是双向触发二极管与双向可控硅等元件构成的台灯调光电路。通过调节电位器R2，可以改变双向可控硅的导通角，从而改变通过灯泡的电流（平均值）实现连续调光。如果将灯泡换电熨斗、电热褥还可实现连续调温。
该电路在双向可控硅加散热器的情况下，可控负载功率可达500W
二极管 - 隧道二极管
又称为江崎二极管,它是以隧道效应电流为主要电流分量的晶体二极管。隧道二极管是采用砷化镓（GaAs）和锑化镓（GaSb）等材料混合制成的半导体二极管，其优点是开关特性好，速度快、工作频率高；缺点是热稳定性较差。一般应用于某些开关电路或高频振荡等电路中。它的工作符合发生隧道效应具备的三个条件：①费米能级位于导带和满带内；②空间电荷层宽度必须很窄（0.01微米以下）；简并半导体P型区和N型区中的空穴和电子在同一能级上有交叠的可能性。隧道二极管为双端子有源器件。其主要参数有峰谷电流比（IP／PV），其中，下标"P"代表"峰"；而下标"V"代表"谷"。简单地说,所谓"隧道效应"就是指粒子通过一个势能大于总能量的有限区域。这是一种量子力学现象，
按照经典力学是不可能出现的。隧道二极管可以被应用于低噪声高频放大器及高频振荡器中（其工作频率可达毫米波段），也可以被应用于高速开关电路中。
二极管 - 光敏二极管
光敏二极管也叫光电二极管。光敏二极管与半导体二极管在结构上是类似的,其管芯是一个具有光敏特征的PN结，具有单向导电性，因此工作时需加上反向电压。无光照时,有很小的饱和反向漏电流,即暗电流，此时光敏二极管截止。当受到光照时,饱和反向漏电流大大增加，形成光电流,它随入射光强度的变化而变化。当光线照射PN结时，可以使PN结中产生电子一空穴对，使少数载流子的密度增加。这些载流子在反向电压下漂移，使反向电流增加。因此可以利用光照强弱来改变电路中的电流现象。常见的有2CU、2DU等系列。
二极管的种类很多，一般是根据二极管的性能命名的。
二极管 - 识别
小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。半导体是一种具有特殊性质的物质，它不像导体一样能够完全导电，又不像绝缘体那样不能导电，它介于两者之间，所以称为半导体。半导体最重要的两种元素是硅（读“gui”）和锗（读“zhe”）。我们常听说的美国硅谷，就是因为起先那里有好多家半导体厂商。二极管应该算是半导体器件家族中的元老了。很久以前，人们热衷于装配一种矿石收音机来收听无线电广播，这种矿石后来就被做成了晶体二极管。
二极管 - 工作原理
晶体二极管为一个由p型半导体和n型半导体形成的pn结，在其界面处两侧形成空间电荷层，并建有自建电场。当不存在外加电压时，由于pn结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。当外加的反向电压高到一定程度时，pn结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。pn结的反向击穿有齐纳击穿和雪崩击穿之分。
二极管 - 检测方法
检测小功率晶体二极管
A.判别正、负电极
(a)观察外壳上的符号标记。通常在二极管的外壳上标有二极管的符号，带有三角形箭头的一端为正极，另一端是负极。
(b)观察外壳上的色点。在点接触二极管的外壳上，通常标有极性色点(白色或红色)。一般标有色点的一端即为正极。还有的二极管上标有色环，带色环的一端则为负极。
(c)以阻值较小的一次测量为准，黑表笔所接的一端为正极，红表笔所接的一端则为负极。
(d)观察二极管外壳，带有银色带一端为负极。
B.检测最高反向击穿电压。对于交流电来说，因为不断变化，因此最高反向工作电压也就是二极管承受的交流峰值电压。
检测双向触发二极管
将万用表置于相应的直流电压挡。测试电压由兆欧表提供。测试时，摇动兆欧表，万同样的方法测出VBR值。最后将VBO与VBR进行比较，两者的绝对值之差越小，说明被测双向触发二极管的对称性越好。
瞬态电压抑制二极管(TVS)的检测
A.用万用表测量管子的好坏对于单要极型的TVS，按照测量普通二极管的方法，可测出其正、反向电阻，一般正向电阻为4kΩ左右，反向电阻为无穷大。
对于双向极型的TVS，任意调换红、黑表笔测量其两引脚间的电阻值均应为无穷大，否则，说明管子性能不良或已经损坏。
高频变阻二极管的检测
识别正、负极高频变阻二极管与普通二极管在外观上的区别是其色标颜色不同，普通二极管的色标颜色一般为黑色，而高频变阻二极管的色标颜色则为浅色。其极性规律与普通二极管相似，即带绿色环的一端为负极，不带绿色环一端为正极。
变容二极管的检测
将万用表红、黑表笔怎样对调测量，变容二极管的两引脚间的电阻值均应为无穷大。如果在测量中，发现万用表指针向右有轻微摆动或阻值为零，说明被测变容二极管有漏电故障或已经击穿坏。
单色发光二极管的检测
在万用表外部附接一节能1.5V干电池，将万用表置R×10或R×100挡。这种接法就相当于给予万用表串接上了1.5V的电压，使检测电压增加至3V(发光二极管的开启电压为2V)。检测时，用万用表两表笔轮换接触发光二极管的两管脚。若管子性能良好，必定有一次能正常发光，此时，黑表笔所接的为正极红表笔所接的为负极。
红外发光二极管的检测
A.判别红外发光二极管的正、负电极。红外发光二极管有两个引脚，通常长引脚为正极，短引脚为负极。因红外发光二极管呈透明状，所以管壳内的电极清晰可见，内部电极较宽较大的一个为负极，而较窄且小的一个为正极。
B.先测量红个发光二极管的正、反向电阻，通常正向电阻应在30k左右，反向电阻要在500k以上，这样的管子才可正常使用。
红外接收二极管的检测
A.识别管脚极性
(a)从外观上识别。常见的红外接收二极管外观颜色呈黑色。识别引脚时，面对受光窗口，从左至右，分别为正极和负极。另外在红外接收二极管的管体顶端有一个小斜切平面，通常带有此斜切平面一端的引脚为负极，另一端为正极。
(b)先用万用表判别普通二极管正、负电极的方法进行检查，即交换红、黑表笔两次测量管子两引脚间的电阻值，正常时，所得阻值应为一大一小。以阻值较小的一次为准，红表笔所接的管脚步为负极，黑表笔所接的管脚为正极。
B.检测性能好坏。用万用表电阻挡测量红外接收二极管正、反向电阻，根据正、反向电阻值的大小，即可初步判定红外接收二极管的好坏。
激光二极管的检测
A.按照检测普通二极管正、反向电阻的方法，即可将激光二极管的管脚排列顺序确定。但检测时要注意，由于激光二极管的正向压降比普通二极管要大，所以检测正向电阻时，万用表指针公略微向右偏转而已。
二极管 - 构造分类
半导体二极管主要是依靠PN结而工作的。与PN结不可分割的点接触型和肖特基型，也被列入一般的二极管的范围内。包括这两种型号在内，根据PN结构造面的特点，把晶体二极管分类如下：
点接触型
点接触型二极管是在锗或硅材料的单晶片上压触一根金属针后，再通过电流法而形成的。因此，其PN结的静电容量小，适用于高频电路。但是，与面结型相比较，点接触型二极管正向特性和反向特性都差，因此，不能使用于大电流和整流。因为构造简单，所以价格便宜。
面接触型
面接触型或称面积型二极管的PN结是用合金法或扩散法做成的，由于这种二极管的PN结面积大，可承受较大电流，但极间电容也大。这类器件适用于整流，而不宜用于高频率电路中。
键型
键型二极管是在锗或硅的单晶片上熔金或银的细丝而形成的。其特性介于点接触型二极管和合金型二极管之间。与点接触型相比较，虽然键型二极管的PN结电容量稍有增加，但正向特性特别优良。多作开关用，有时也被应用于检波和电源整流（不大于50mA）。在键型二极管中，熔接金丝的二极管有时被称金键型，熔接银丝的二极管有时被称为银键型。
合金型
在N型锗或硅的单晶片上，通过加入合金铟、铝等金属的方法制作PN结而形成的。正向电压降小，适于大电流整流。因其PN结反向时静电容量大，所以不适于高频检波和高频整流。
扩散型
在高温的P型杂质气体中，加热N型锗或硅的单晶片，使单晶片表面的一部变成P型，以此法PN结。因PN结正向电压降小，适用于大电流整流。最
近，使用大电流整流器的主流已由硅合金型转移到硅扩散型。
台面型
PN结的制作方法虽然与扩散型相同，但是，只保留PN结及其必要的部分，把不必要的部分用药品腐蚀掉。其剩余的部分便呈现出台面形，因而得名。初期生产的台面型，是对半导体材料使用扩散法而制成的。因此，又把这种台面型称为扩散台面型。对于这一类型来说，似乎大电流整流用的产品型号很少，而小电流开关用的产品型号却很多。
平面型
在半导体单晶片（主要地是N型硅单晶片）上，扩散P型杂质，利用硅片表面氧化膜的屏蔽作用，在N型硅单晶片上仅选择性地扩散一部分而形成的PN结。因此，不需要为调整PN结面积的药品腐蚀作用。由于半导体表面被制作得平整，故而得名。并且，PN结合的表面，因被氧化膜覆盖，所以公认为是稳定性好和寿命长的类型。最初，对于被使用的半导体材料是采用外延法形成的，故又把平面型称为外延平面型。对平面型二极管而言，似乎使用于大电流整流用的型号很少，而作小电流开关用的型号则很多。
合金扩散型
它是合金型的一种。合金材料是容易被扩散的材料。把难以制作的材料通过巧妙地掺配杂质，就能与合金一起过扩散，以便在已经形成的PN结中获得杂质的恰当的浓度分布。此法适用于制造高灵敏度的变容二极管。
外延型
用外延面长的过程制造PN结而形成的二极管。制造时需要非常高超的技术。因能随意地控制杂质的不同浓度的分布，故适宜于制造高灵敏度的变容二极管。
肖特基
基本原理是：在金属（例如铅）和半导体（N型硅片）的接触面上，用已形成的肖特基来阻挡反向电压。肖特基与PN结的整流作用原理有根本性的差异。其耐压程度只有40V左右。其特长是：开关速度非常快：反向恢复时间trr特别地短。因此，能制作开关二极和低压大电流整流二极管。
二极管 - 用途分类
检波二极管
检波二极管的主要作用是把高频信号中的低频信号检出。它们的结构为点接触型，所以其结电容较小，工作频率较高。一般都采用锗材料制成。就原理而言，从输入信号中取出调制信号是检波，以整流电流的大小（100mA）作为界线通常把输出电流小于100mA的叫检波。锗材料点接触型、工作频率可达400MHz，正向压降小，结电容小，检波效率高，频率特性好，为2AP型。类似点触型那样检波用的二极管，除用于检波外，还能够用于限幅、削波、调制、混频、开关等电路。也有为调频检波专用的特性一致性好的两只二极管组合件。
2.整流二极管
就原理而言，从输入交流中得到输出的直流是整流。以整流电流的大小（100mA）作为界线通常把输出电流大于100mA的叫整流。面结型，因此结电容较大，一般为3kHZ以下。最高反向电压从25伏至3000伏分A～X共22档。分类如下：①硅半导体整流二极管2CZ型、②硅桥式整流器QL型、③用于电视机高压硅堆工作频率近100KHz的2CLG型。
3.限幅二极管
二极管正向导通后，它的正向压降基本保持不变（硅管为0.7V，锗管为0.3V）。利用这一特性，在电路中作为限幅元件，可以把信号幅度限制在一定范围内。
大多数二极管能作为限幅使用。也有象保护仪表用和高频齐纳管那样的专用限幅二极管。为了使这些二极管具有特别强的限制尖锐振幅的作用，通常使用硅材料制造的二极管。也有这样的组件出售：依据限制电压需要，把若干个必要的整流二极管串联起来形成一个整体。
4.调制二极管
通常指的是环形调制专用的二极管。就是正向特性一致性好的四个二极管的组合件。即使其它变容二极管也有调制用途，但它们通常是直接作为调频用。
5.混频二极管
使用二极管混频方式时，在500～10,000Hz的频率范围内，多采用肖特基型和点接触型二极管。
6.放大二极管
用二极管放大，大致有依靠隧道二极管和体效应二极管那样的负阻性器件的放大，以及用变容二极管的参量放大。因此，放大用二极管通常是指隧道二极管、体效应二极管和变容二极管。
7.开关二极管
二极管在正向电压作用下电阻很小，处于导通状态，相当于一只接通的开关；在反向电压作用下，电阻很大，处于截止状态，如同一只断开的开关。利用二极管的开关特性，可以组成各种逻辑电路。
有在小电流下（10mA程度）使用的逻辑运算和在数百毫安下使用的磁芯激励用开关二极管。小电流的开关二极管通常有点接触型和键型等二极管，也有在高温下还可能工作的硅扩散型、台面型和平面型二极管。开关二极管的特长是开关速度快。而肖特基型二极管的开关时间特短，因而是理想的开关二极管。2AK型点接触为中速开关电路用；2CK型平面接触为高速开关电路用；用于开关、限幅、钳位或检波等电路；肖特基（SBD）硅大电流开关，正向压降小，速度快、效率高。
8.变容二极管
用于自动频率控制（AFC）和调谐用的小功率二极管称变容二极管。日本厂商方面也有其它许多叫法。通过施加反向电压，
；使其PN结的静电容量发生变化。因此，被使用于自动频率控制、扫描振荡、调频和调谐等用途。通常，虽然是采用硅的扩散型二极管，但是也可采用合金扩散型、外延结合型、双重扩散型等特殊制作的二极管，因为这些二极管对于电压而言，其静电容量的变化率特别大。结电容随反向电压VR变化，取代可变电容，用作调谐回路、振荡电路、锁相环路，常用于电视机高频头的频道转换和调谐电路，多以硅材料制作。
9.频率倍增用二极管
对二极管的频率倍增作用而言，有依靠变容二极管的频率倍增和依靠阶跃（即急变）二极管的频率倍增。频率倍增用的变容二极管称为可变电抗器，可变电抗器虽然和自动频率控制用的变容二极管的工作原理相同，但电抗器的构造却能承受大功率。阶跃二极管又被称为阶跃恢复二极管，从导通切换到关闭时的反向恢复时间trr短，因此，其特长是急速地变成关闭的转移时间显着地短。如果对阶跃二极管施加正弦波，那么，因tt（转移时间）短，所以输出波形急骤地被夹断，故能产生很多高频谐波。
10.稳压二极管
这种管子是利用二极管的反向击穿特性制成的，在电路中其两端的电压保持基本不变，起到稳定电压的作用。是代替稳压电子二极管的产品。被制作成为硅的扩散型或合金型。是反向击穿特性曲线急骤变化的二极管。作为控制电压和标准电压使用而制作的。二极管工作时的端电压（又称齐纳电压）从3V左右到150V，按每隔10%，能划分成许多等级。在功率方面，也有从200mW至100W以上的产品。工作在反向击穿状态，硅材料制作，动态电阻RZ很小，一般为2CW、2CW56等；将两个互补二极管反向串接以减少温度系数则为2DW型。
稳压二极管的温度系数α：α表示温度每变化1℃稳压值的变化量。稳定电压小于4V的管子具有负温度系数（属于齐纳击穿），即温度升高时稳定电压值下降（温度使价电子上升较高能量）；稳定电压大于7V的管子具有正温度系数（属于雪崩式击穿），即温度升高时稳定电压值上升（温度使原子振幅加大，阻碍载流子运动）；而稳定电压在4~7V之间的管子，温度系数非常小，近似为零（齐纳击穿和雪崩击穿均有）。
11.PIN型二极管（PIN Diode）
这是在P区和N区之间夹一层本征半导体（或低浓度杂质的半导体）构造的晶体二极管。PIN中的I是"本征"意义的英文略语。当其工作频率超过100MHz时，由于少数载流子的存贮效应和"本征"层中的渡越时间效应，其二极管失去整流作用而变成阻抗元件，并且，其阻抗值随偏置电压而改变。在零偏置或直流反向偏置时，"本征"区的阻抗很高；在直流正向偏置时，由于载流子注入"本征"区，而使"本征"区呈现出低阻抗状态。因此，可以把PIN二极管作为可变阻抗元件使用。它常被应用于高频开关（即微波开关）、移相、调制、限幅等电路中。
12.雪崩二极管(Avalanche Diode)
它是在外加电压作用下可以产生高频振荡的晶体管。产生高频振荡的工作原理是栾的：利用雪崩击穿对晶体注入载流子，因载流子渡越晶片需要一定的时间，所以其电流滞后于电压，出现延迟时间，若适当地控制渡越时间，那么，在电流和电压关系上就会出现负阻效应，从而产生高频振荡。它常被应用于微波领域的振荡电路中。
13.江崎二极管（Tunnel Diode）
它是以隧道效应电流为主要电流分量的晶体二极管。其基底材料是砷化镓和锗。其P型区的N型区是高掺杂的（即高浓度杂质的）。隧道电流由这些简并态半导体的量子力学效应所产生。发生隧道效应具备如下三个条件：①费米能级位于导带和满带内；②空间电荷层宽度必须很窄（0.01微米以下）；简并半导体P型区和N型区中的空穴和电子在同一能级上有交叠的可能性。江崎二极管为双端子有源器件。其主要参数有峰谷电流比（IP/PV），其中，下标"P"代表"峰"；而下标"V"代表"谷"。江崎二极管可以被应用于低噪声高频放大器及高频振荡器中（其工作频率可达毫米波段），也可以被应用于高速开关电路中。
14.快速关断（阶跃恢复）二极管(Step Recovary Diode)
它也是一种具有PN结的二极管。其结构上的特点是：在PN结边界处具有陡峭的杂质分布区，从而形成"自助电场"。由于PN结在正向偏压下，以少数载流子导电，并在PN结附近具有电荷存贮效应，使其反向电流需要经历一个"存贮时间"后才能降至最小值（反向饱和电流值）。阶跃恢复二极管的"自助电场"缩短了存贮时间，使反向电流快速截止，并产生丰富的谐波分量。利用这些谐波分量可设计出梳状频谱发生电路。快速关断（阶跃恢复）二极管用于脉冲和高次谐波电路中。
15.肖特基二极管 ；（Schottky Barrier Diode）
二极管电路
它是具有肖特基特性的"金属半导体结"的二极管。其正向起始电压较低。其金属层除材料外，还可以采用金、钼、镍、钛等材料。其半导体材料采用硅或砷化镓，多为N型半导体。这种器件是由多数载流子导电的，所以，其反向饱和电流较以少数载流子导电的PN结大得多。由于肖特基二极管中少数载流子的存贮效应甚微，所以其频率响仅为RC时间常数限制，因而，它是高频和快速开关的理想器件。其工作频率可达100GHz。并且，MIS（金属－绝缘体－半导体）肖特基二极管可以用来制作太阳能电池或发光二极管。
可作为续流二极管，在开关电源的电感中和继电器等感性负载中起续流作用。
16.阻尼二极管
阻尼二极管多用在高频电压电路中，具有较高的反向工作电压和峰值电流，正向压降小，高频高压整流二极管，用在电视机行扫描电路作阻尼和升压整流用。常用的阻尼二极管有2CN1、2CN2、BSBS44等。
17.瞬变电压抑制二极管
TVP管，对电路进行快速过压保护，分双极型和单极型两种，按峰值功率（500W－5000W）和电压（8.2V～200V）分类。
18.双基极二极管（单结晶体管）
两个基极，一个发射极的三端负阻器件，用于张驰振荡电路，定时电压读出电路中，它具有频率易调、温度稳定性好等优点。
19.发光二极管
用磷化镓、磷砷化镓材料制成，体积小，正向驱动发光。工作电压低，工作电流小，发光均匀、寿命长、可发红、黄、绿、蓝单色光。随着技术的进步，近
来 研制成了白光高亮二极管，形成了LED照明这一新兴产业。
还用于VCD、DVD、计算器等显示器上。
20.、硅功率开关二极管
硅功率开关二极管具有高速导通与截止的能力。它主要用于大功率开关或稳压电路、直流变换器、高速电机调速及在驱动电路中作高频整流及续流箝拉,具有恢复特性软、过载能力强的优点、广泛用于计算机、雷达电源、步进电机调速等方面。
二极管 - 特性分类
点接触型二极管，按正向和反向特性分类如下。
1.一般用点接触型二极管
这种二极管正如标题所说的那样，通常被使用于检波和整流电路中，是正向和反向特性既不特别好，也不特别坏的中间产品。如：SD34、SD46、1N34A等等属于这一类。
2.高反向耐压点接触型二极管
是最大峰值反向电压和最大直流反向电压很高的产品。使用于高压电路的检波和整流。这种型号的二极管一般正向特性不太好或一般。在点接触型锗二极管中，有SD38、1N38A、OA81等等。这种锗材料二极管，其耐压受到限制。要求更高时有硅合金和扩散型。
3.高反向电阻点接触型二极管
正向电压特性和一般用二极管相同。虽然其反方向耐压也是特别地高，但反向电流小，因此其特长是反向电阻高。使用于高输入电阻的电路和高阻负荷电阻的电路中，就锗材料高反向电阻型二极管而言，SD54、1N54A等等属于这类二极管。
4.高传导点接触型二极管
它与高反向电阻型相反。其反向特性尽管很差，但使正向电阻变得足够小。对高传导点接触型二极管而言，有SD56、1N56A等等。对高传导键型二极管而言，能够得到更优良的特性。这类二极管，在负荷电阻特别低的情况下，整流效率较高。
二极管 - 导
二极管最重要的特性就是单方向导电性。在电路中，电流只能从二极管的正极流入，负极流出。
正向特性
在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。必须说明，当加在二极管两端的正向电压很小时，二极管仍然不能导通，流过二极管的正向电流十分微弱。只有当正向电压达到某一数值（这一数值称为“门坎电压”，又称“死区电压”，锗管约为0.1V，硅管约为0.5V）以后，二极管才能直正导通。导通后二极管两端的电压基本上保持不变（锗管约为0.3V，硅管约为0.7V），称为二极管的“正向压降”。
反向特性
在电子电路中，二极管的正极接在低电位端，负极接在高电位端，此时二极管中几乎没有电流流过，此时二极管处于截止状态，这种连接方式，称为反向偏置。二极管处于反向偏置时，仍然会有微弱的反向电流流过二极管，称为漏电流。当二极管两端的反向电压增大到某一数值，反向电流会急剧增大，二极管将失去单方向导电特性，这种状态称为二极管的击穿。
二极管 - 主要参数
用来表示二极管的性能好坏和适用范围的技术指标，称为二极管的参数。不同类型的二极管有不同的特性参数。对初学者而言，必须了解以下几个主要参数：
1、最大整流电流IF
是指二极管长期连续工作时，允许通过的最大正向平均电流值，其值与PN结面积及外部散热条件等有关。因为电流通过管子时会使管芯发热，温度上升，温度超过容许限度（硅管为141左右，锗管为90左右）时，就会使管芯过热而损坏。所以在规定散热条件下，二极管使用中不要超过二极管最大整流电流值。例如，常用的IN4001－4007型锗二极管的额定正向工作电流为1A。
2、最高反向工作电压Udrm
加在二极管两端的反向电压高到一定值时，会将管子击穿，失去单向导电能力。为了保证使用安全，规定了最高反向工作电压值。例如，IN4001二极管反向耐压为50V，IN4007反向耐压为1000V。
3、反向电流Idrm
反向电流是指二极管在常温（25℃）和最高反向电压作用下，流过二极管的反向电流。反向电流越小，管子的单方向导电性能越好。值得注意的是反向电流与温度有着密切的关系，大约温度每升高10℃，反向电流增大一倍。例如2AP1型锗二极管，在25℃时反向电流若为250uA，温度升高到35℃，反向电流将上升到500uA，依此类推，在75℃时，它的反向电流已达8mA，不仅失去了单方向导电特性，还会使管子过热而损坏。又如，2CP10型硅二极管，25℃时反向电流仅为5uA，温度升高到75℃时，反向电流也不过160uA。故硅二极管比锗二极管在高温下具有较好的稳定性。
4、动态电阻Rd
二极管特性曲线静态工作点Q附近电压的变化与相应电流的变化量之比。
5、最高工作频率Fm
Fm是二极管工作的上限频率。因二极管与PN结一样，其结电容由势垒电容组成。所以Fm的值主要取决于PN结结电容的大小。若是超过此值。则单向导电性将受影响。
6、电压温度系数αuz
αuz指温度每升高一摄氏度时的稳定电压的相对变化量。uz为6v左右的稳压二极管的温度稳定性较好
二极管 - 参数符号
CT---势垒电容
Cj---结（极间）电容， ；表示在二极管两端加规定偏压下，锗检波二极管的总电容
Cjv---偏压结电容
Co---零偏压电容
Cjo---零偏压结电容
Cjo/Cjn---结电容变化
Cs---管壳电容或封装电容
Ct---总电容
CTV---电压温度系数。在测试电流下，稳定电压的相对变化与环境温度的绝对变化之比
CTC---电容温度系数
Cvn---标称电容
IF---正向直流电流（正向测试电流）。锗检波二极管在规定的正向电压VF下，通过极间的电流；硅整流管、硅堆在规定的使用条件下，在正弦半波中允许连续通过的最大工作电流（平均值），硅开关二极管在额定功率下允许通过的最大正向直流电流；测稳压二极管正向电参数时给定的电流
IF（AV）---正向平均电流
IFM（IM）---正向峰值电流（正向最大电流）。在额定功率下，允许通过二极管的最大正向脉冲电流。发光二极管极限电流。
IH---恒定电流、维持电流。
Ii--- ；发光二极管起辉电流
IFRM---正向重复峰值电流
IFSM---正向不重复峰值电流（浪涌电流）
Io---整流电流。在特定线路中规定频率和规定电压条件下所通过的工作电流
IF(ov)---正向过载电流
IL---光电流或稳流二极管极限电流
ID---暗电流
IB2---单结晶体管中的基极调制电流
IEM---发射极峰值电流
IEB10---双基极单结晶体管中发射极与第一基极间反向电流
IEB20---双基极单结晶体管中发射极向电流
ICM---最大输出平均电流
IFMP---正向脉冲电流
IP---峰点电流
Ⅳ---谷点电流
IGT---晶闸管控制极触发电流
IGD---晶闸管控制极不触发电流
IGFM---控制极正向峰值电流
IR（AV）---反向平均电流
IR（In）---反向直流电流（反向漏电流）。在测反向特性时，给定的反向电流；硅堆在正弦半波电阻性负载电路中，加反向电压规定值时，所通过的电流；硅开关二极管两端加反向工作电压VR时所通过的电流；稳压二极管在反向电压下，产生的漏电流；整流管在正弦半波最高反向工作电压下的漏电流。
IRM---反向峰值电流
IRR---晶闸管反向重复平均电流
IDR---晶闸管断态平均重复电流
IRRM---反向重复峰值电流
IRSM---反向不重复峰值电流（反向浪涌电流）
Irp---反向恢复电流
Iz---稳定电压电流（反向测试电流）。测试反向电参数时，给定的反向电流
Izk---稳压管膝点电流
IOM---最大正向（整流）电流。在规定条件下，能承受的正向最大瞬时电流；在电阻性负荷的正弦半波整流电路中允许连续通过锗检波二极管的最大工作电流
IZSM---稳压二极管浪涌电流
IZM---最大稳压电流。在最大耗散功率下稳压二极管允许通过的电流
iF---正向总瞬时电流
iR---反向总瞬时电流
ir---反向恢复电流
Iop---工作电流
Is---稳流二极管稳定电流
f---频率
n---电容变化指数；电容比
Q---优值（品质因素）
δvz---稳压管电压漂移
di/dt---通态电流临界上升率
dv/dt---通态电压临界上升率
PB---承受脉冲烧毁功率
PFT（AV）---正向导通平均耗散功率
PFTM---正向峰值耗散功率
PFT---正向导通总瞬时耗散功率
Pd---耗散功率
PG---门极平均功率
PGM---门极峰值功率
PC---控制极平均功率或集电极耗散功率
Pi---输入功率
PK---最大开关功率
PM---额定功率。硅二极管结温不高于150度所能承受的最大功率
PMP---最大漏过脉冲功率
PMS---最大承受脉冲功率
Po---输出功率
PR---反向浪涌功率
Ptot---总耗散功率
Pomax---最大输出功率
Psc---连续输出功率
PSM---不重复浪涌功率
PZM---最大耗散功率。在给定使用条件下，稳压二极管允许承受的最大功率
RF（r）---正向微分电阻。在正向导通时，电流随电压指数的增加，呈现明显的非线性特性。在某一正向电压下，电压增加微小量△V，正向电流相应增加△I，则△V/△I称微分电阻
RBB---双基极晶体管的基极间电阻
RE---射频电阻
RL---负载电阻
Rs(rs)----串联电阻
Rth----热阻
R(th)ja----结到环境的热阻
Rz(ru)---动态电阻
R(th)jc---结到壳的热阻
r ；δ---衰减电阻
r(th)---瞬态电阻
Ta---环境温度
Tc---壳温
td---延迟时间
tf---下降时间
tfr---正向恢复时间
tg---电路换向关断时间
tgt---门极控制极开通时间
Tj---结温
Tjm---最高结温
ton---开通时间
toff---关断时间
tr---上升时间
trr---反向恢复时间
ts---存储时间
tstg---温度补偿二极管的贮成温度
a---温度系数
λp---发光峰值波长
△ ；λ---光谱半宽度
η---单结晶体管分压比或效率
VB---反向峰值击穿电压
Vc---整流输入电压
VB2B1---基极间电压
VBE10---发射极与第一基极反向电压
VEB---饱和压降
VFM---最大正向压降（正向峰值电压）
VF---正向压降（正向直流电压）
△VF---正向压降差
VDRM---断态重复峰值电压
VGT---门极触发电压
VGD---门极不触发电压
VGFM---门极正向峰值电压
VGRM---门极反向峰值电压
VF（AV）---正向平均电压
Vo---交流输入电压
VOM---最大输出平均电压
Vop---工作电压
Vn---中心电压
Vp---峰点电压
VR---反向工作电压（反向直流电压）
VRM---反向峰值电压（最高测试电压）
V（BR）---击穿电压
Vth---阀电压（门限电压、死区电压）
VRRM---反向重复峰值电压（反向浪涌电压）
VRWM---反向工作峰值电压
V v---谷点电压
Vz---稳定电压
△Vz---稳压范围电压增量
Vs---通向电压（信号电压）或稳流管稳定电流电压
av---电压温度系数
Vk---膝点电压（稳流二极管）
VL ---极限电压
二极管 - 识别
小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。
半导体是一种具有特殊性质的物质，它不像导体一样能够完全导电，又不像绝缘体那样不能导电，它介于两者之间，所以称为半导体。半导体最重要的两种元素是硅（读“gui”）和锗（读“zhe”）。我们常听说的美国硅谷，就是因为起先那里有好多家半导体厂商。
二极管应该算是半导体器件家族中的元老了。很久以前，人们热衷于装配一种矿石收音机来收听无线电广播，这种矿石后来就被做成了晶体二极管。
二极管 - 发光分类
1.按发光管发光颜色分
按发光管发光颜色分，可分成红色、橙色、绿色（又细分黄绿、标准绿和纯绿）、蓝光等。另外，有的发光二极管中包含二种或三种颜色的芯片。根据发光二极管出光处掺或不掺散射剂、有色还是无色，上述各种颜色的发光二极管还可分成有色透明、无色透明、有色散射和无色散射四种类型。散射型发光二极管适合做指示灯用。
2.按发光管出光面特征分
按发光管出光面特征分圆灯、方灯、矩形、面发光管、侧向管、表面安装用微型管等。
圆形灯按直径分为φ2mm、φ4.4mm、φ5mm、φ8mm、φ10mm及φ20mm等。国外通常把φ3mm的发光二极管记作T-1；把
；φ5mm的记作T-1（3/4）；把φ4.4mm的记作T-1（1/4）。由半值角大小可以估计圆形发光强度角分布情况。从发光强度角分布图来分有三类：
⑴高指向性。一般为尖头环氧封装，或是带金属反射腔封装，且不加散射剂。半值角为5°~20°或更小，具有很高的指向性，可作局部照明光源用，或与光检出器联用以组成自动检测系统。
⑵标准型。通常作指示灯用，其半值角为20°~45°。
⑶散射型。这是视角较大的指示灯，半值角为45°~90°或更大，散射剂的量较大。
二极管 - 命名方法
二极管的型号命名规定由五个部分组成
二极管 - 关系
二极管的正负二个端子。正端A称为阳极，负端K
；称为阴极。电流只能从阳极向阴极方向移动。一些初学者容易产生这样一种错误认识：“半导体的一‘半’是一半的‘半’；而二极管也是只有一‘半’电流流动（这是错误的），所有二极管就是半导体
；”。其实二极管与半导体是完全不同的东西。我们只能说二极管是由半导体组成的器件。半导体无论那个方向都能流动电流。
二极管 - 测试好坏
一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。
1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。
2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。硅材料二极管的电阻值为5
kΩ左右，反向电阻值为∞（无穷大）。正向电阻越小越好，反向电阻越大越好。正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。 若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。
3．反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。 也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。如图4-71所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。
稳压的检测
1.正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。塑封稳压二极管管体上印有彩色标记的一端为负极，另一端为正极。对标志不清楚的稳压二极管，也可以用万用表判别其极性，测量的方法与普通二极管相同，即用万用表R×1k档，将两表笔分别接稳压二极管的两个电极，测出一个结果后，再对调两表笔进行测量。在两次测量结果中，阻值较小那一次，黑表笔接的是稳压二极管的正极，红表笔接的是稳压二极管的负极。若测得稳压二极管的正、反向电阻均很小或均为无穷大，则说明该二极管已击穿或开路损坏。
2．稳压值的测量用0~30V连续可调直流电源，对于13V以下的稳压二极管，可将稳压电源的输出电压调至15V，将电源正极串接1只1.5kΩ限流电阻后与被测稳压二极管的负极相连接，电源负极与稳压二极管的正极相接，再用万用表测量稳压二极管两端的电压值，所测的读数即为稳压二极管的稳压值。若稳压二极管的稳压值高于15V，则应将稳压电源调至20V以上。 也可用低于1000V的兆欧表为稳压二极管提供测试电源。其方法是：将兆欧表正端与稳压二极管的负极相接，兆欧表的负端与稳压二极管的正极相接后，按规定匀速摇动兆欧表手柄，同时用万用表监测稳压二极管两端电压值（万用表的电压档应视稳定电压值的大小而定），待万用表的指示电压指示稳定时，此电压值便是稳压二极管的稳定电压值。 若测量稳压二极管的稳定电压值忽高忽低，则说明该二极管的性不稳定。 图4-72是稳压二极管稳压值的测量方法。
双向触发的检测
1.正、反向电阻值的测量用万用表R×1k或R×10k档，测量双向触发二极管正、反向电阻值。正常时其正、反向电阻值均应为无穷大。若测得正、反向电阻值均很小或为0，则说明该二极管已击穿损坏。
2．测量转折电压测量双向触发二极管的转折电压有三种方法。 第一种方法是：将兆欧表的正极（E）和负极（L）分别接双向触发二极管的两端，用兆欧表提供击穿电压，同时用万用表的直流电压档测量出电压值，将双向触发二极管的两极对调后再测量一次。比较一下两次测量的电压值的偏差（一般为3~6V）。此偏差值越小，说明此二极管的性能越好。 第二种方法是：先用万用表测出市电电压U，然后将被测双向触发二极管串入万用表的交流电压测量回路后，接入市电电压，读出电压值U1，再将双向触发二极管的两极对调连接后并读出电压值U2。 若U1与U2的电压值相同，但与U的电压值不同，则说明该双向触发二极管的导通性能对称性良好。若U1与U2的电压值相差较大时，则说明该双向触发二极管的导通性不对称。若U1、U2电压值均与市电U相同时，则说明该双向触发二极管内部已短路损坏。若U1、U2的电压值均为0V，则说明该双向触发二极管内部已开路损坏。 第三种方法是：用0~50V连续可调直流电源，将电源的正极串接1只20kΩ电阻器后与双向触发二极管的一端相接，将电源的负极串接万用表电流档（将其置于1mA档）后与双向触发二极管的另一端相接。逐渐增加电源电压，当电流表指针有较明显摆动时（几十微安以上），则说明此双向触发二极管已导通，此时电源的电压值即是双向触发二极管的转折电压。 图4-73是双向触发二极管转折电压的检测方法。
发光的检测
1.正、负极的判别将发光二极管放在一个光源下，观察两个金属片的大小，通常金属片大的一端为负极，金属片小的一端为正极。
2．性能好坏的判断 用万用表R×10k档，测量发光二极管的正、反向电阻值。正常时，正向电阻值（黑表笔接正极时）约为10~20kΩ，反向电阻值为250kΩ~∞（无穷大）。较高灵敏度的发光二极管，在测量正向电阻值时，管内会发微光。若用万用表R×1k档测量发光二极管的正、反向电阻值，则会发现其正、反向电阻值均接近∞（无穷大），这是因为发光二极管的正向压降大于1.6V（高于万用表R×1k档内电池的电压值1.5V）的缘故 用万用表的R×10k档对一只220μF/25V电解电容器充电（黑表笔接电容器正极，红表笔接电容器负极），再将充电后的电容器正极接发光二极管正极、电容器负极接发光二极管负极，若发光二极管有很亮的闪光，则说明该发光二极管完好。 也可用3V直流电源，在电源的正极串接1只33Ω电阻后接发光二极管的正极，将电源的负极接发光二极管的负极（见图4-74），正常的发光二极管应发光。或将1节1.5V电池串接在万用表的黑表笔（将万用表置于R×10或R×100档，黑表笔接电池负极，等于与表内的1.5V电池串联），将电池的正极接发光二极管的正极，红表笔接发光二极管的负极，正常的发光二极管应发光。
红外发光的检测
1.正、负极性的判别红外发光二极管多采用透明树脂封装，管心下部有一个浅盘，管内电极宽大的为负极，而电极窄小的为正极。也可从管身形状和引脚的长短来判断。通常，靠近管身侧向小平面的电极为负极，另一端引脚为正极。长引脚为正极，短引脚为负极。
2．性能好坏的测量用万用表R×10k档测量红外发光管有正、反向电阻。正常时，正向电阻值约为15~40kΩ（此值越小越好）；反向电阻大于500kΩ（用R×10k档测量，反向电阻大于200
kΩ）。若测得正、反向电阻值均接近零，则说明该红外发光二极管内部已击穿损坏。若测得正、反向电阻值均为无穷大，则说明该二极管已开路损坏。若测得的反向电阻值远远小于500kΩ，则说明该二极管已漏电损坏。Rac电子资料网
红外光敏的检测
将万用表置于R×1k档，测量红外光敏二极管的正、反向电阻值。正常时，正向电阻值（黑表笔所接引脚为正极）为3~10
kΩ左右，反向电阻值为500 kΩ以上。若测得其正、反向电阻值均为0或均为无穷大，则说明该光敏二极管已击穿或开路损坏。 在测量红外光敏二极管反向电阻值的同时，用电视机遥控器对着被测红外光敏二极管的接收窗口（见图4-75）。正常的红外光敏二极管，在按动遥控器上按键时，其反向电阻值会由500
kΩ以上减小至50~100 kΩ之间。阻值下降越多，说明红外光敏二极管的灵敏度越高。
其他光敏的检测
1.电阻测量法用黑纸或黑布遮住光敏二极管的光信号接收窗口，然后用万用表R×1k档测量光敏二极管的正、反向电阻值。正常时，正向电阻值在10~20kΩ之间，反向电阻值为∞（无穷大）。若测得正、反向电阻值均很小或均为无穷大，则是该光敏二极管漏电或开路损坏。 再去掉黑纸或黑布，使光敏二极管的光信号接收窗口对准光源，然后观察其正、反向电阻值的变化。正常时，正、反向电阻值均应变小，阻值变化越大，说明该光敏二极管的灵敏度越高。 2．电压测量法将万用表置于1V直流电压档，黑表笔接光敏二极管的负极，红表笔接光敏二极管的正极、将光敏二极管的光信号接收窗口对准光源。正常时应有0.2~0.4V电压（其电压与光照强度成正比）。 3．电流测量法将万用表置于50μA或500μA电流档，红表笔接正极，黑表笔接负极，正常的光敏二极管在白炽灯光下，随着光照强度的增加，其电流从几微安增大至几百微安。
激光的检测
1.阻值测量法拆下激光二极管，用万用表R×1k或R×10k档测量其正、反向电阻值。正常时，正向电阻值为20~40kΩ之间，反向电阻值为∞（无穷大）。若测得正向电阻值已超过50kΩ，则说明激光二极管的性能已下降。若测得的正向电阻值大于90kΩ，则说明该二极管已严重老化，不能再使用了。 2．电流测量法用万用表测量激光二极管驱动电路中负载电阻两端的电压降，再根据欧姆定律估算出流过该管的电流值，当电流超过100mA时，若调节激光功率电位器（见图4-76），而电流无明显的变化，则可判断激光二极管严重老化。若电流剧增而失控，则说明激光二极管的光学谐振腔已损坏。
变容的检测
1.正、负极的判别有的变容二极管的一端涂有黑色标记，这一端即是负极，而另一端为正极。还有的变容二极管的管壳两端分别涂有黄色环和红色环，红色环的一端为正极，黄色环的一端为负极。 也可以用数字万用表的二极管档，通过测量变容二极管的正、反向电压降来判断出其正、负极性。正常的变容二极管，在测量其正向电压降时，表的读数为0.58~0.65V；测量其反向电压降时，表的读数显示为溢出符号“1”。在测量正向电压降时，红表笔接的是变容二极管的正极，黑表笔接的是变容二极管的负极。 2．性能好坏的判断用指针式万用表的R×10k档测量变容二极管的正、反向电阻值。正常的变容二极管，其正、反向电阻值均为∞（无穷大）。若被测变容二极管的正、反向电阻值均有一定阻值或均为0，则是该二极管漏电或击穿损坏。
双基极的检测
1.电极的判别将万用表置于R×1k档，用两表笔测量双基极二极管三个电极中任意两个电极间的正反向电阻值，会测出有两个电极之间的正、反向电阻值均为2~10kΩ，这两个电极即是基极B1和基极B2，另一个电极即是发射极E。再将黑表笔接发射极E，用红表笔依次去接触另外两个电极，一般会测出两个不同的电阻值。有阻值较小的一次测量中，红表笔接的是基极B2，另一个电极即是基极B1。 2．性能好坏的判断双基极二极管性能的好坏可以通过测量其各极间的电阻值是否正常来判断。用万用表R×1k档，将黑表笔接发射极E，红表笔依次接两个基极（B1和B2），正常时均应有几千欧至十几千欧的电阻值。再将红表笔接发射极E，黑表笔依次接两个基极，正常时阻值为无穷大。 双基极二极管两个基极（B1和B2）之间的正、反向电阻值均为2~10kΩ范围内，若测得某两极之间的电阻值与上述正常值相差较大时，则说明该二极管已损坏。
（十一）桥堆的检测
1.全桥的检测大多数的整流全桥上，均标注有“+”、“-”、“~”符号（其中“+”为整流后输出电压的正极，“-”为输出电压的负极，“~”为交流电压输入端），很容易确定出各电极。Rac电子资料网 检测时，可通过分别测量“+”极与两个“~”极、两个“~”极与“-”极之间各整流二极管的正、反向电阻值（与普通二极管的测量方法相同）是否正常，即可判断该全桥是否已损坏。若测得全桥内四只二极管的正、反向电阻值均为0或均为无穷大，则可判断该二极管已击穿或开路损坏。 2．半桥的检测半桥是由两只整流二极管组成，通过用万用表分别测量半桥内部的两只二极管的正、反电阻值是否正常，即可判断出该半桥是否正常。
（十二）高压硅堆检测
高压硅堆内部是由多只高压整流二极管（硅粒）串联组成，检测时，可用万用表的R×10k档测量其正、反向电阻值。正常的高压硅堆，其正向电阻值大于200kΩ，反向电阻值为无穷大。若测得其正、反向均有一定电阻值，则说明该高压硅堆已软击穿损坏。
（十三）变阻的检测
用万用表R×10k档测量变阻二极管的正、反向电阻值，正常的高频变阻二极管的正向电阻值（黑表笔接正极时）为4.5~6kΩ，反向电阻值为无穷大。若测得其正、反向电阻值均很小或均为无穷大，则说明被测变阻二极管已损坏。
（十四）肖特基的检测
二端型肖特基二极管可以用万用表R×1档测量。正常时，其正向电阻值（黑表笔接正极）为2.5~3.5Ω，投向电阻值为无穷大。若测得正、反电阻值均为无穷大或均接近0，则说明该二极管已开路或击穿损坏。 三端型肖特基二极管应先测出其公共端，判别出共阴对管，还是共阳对管，然后再分别测量两个二极管的正、反向电阻值。正向特性测试 把万用表的黑表笔（表内正极）搭触二极管的正极，红表笔（表内负极）搭触二极管的负极。若表针不摆到0值而是停在标度盘的中间，这时的阻值就是二极管的正向电阻，一般正向电阻越小越好。若正向电阻为0值，说明管芯短路损坏，若正向电阻接近无穷大值，说明管芯断路。短路和断路的管子都不能使用。
反向特性测试
把万用表的红表笔搭触二极管的正极，黑表笔搭触二极管的负极，若表针指在无穷大值或接近无穷大值，二极管就是合格的。
二极管 - 部分参数
下列为比较经常用到的二极管参数
05Z6.2Y ；硅稳压二极管 Vz=6~6.35V,Pzm=500mW,
05Z7.5Y ；硅稳压二极管 Vz=7.34~7.70V,Pzm=500mW,
05Z13X ；硅稳压二极管 Vz=12.4~13.1V,Pzm=500mW,
05Z15Y ；硅稳压二极管 Vz=14.4~15.15V,Pzm=500mW,
05Z18Y ；硅稳压二极管 Vz=17.55~18.45V,Pzm=500mW,
1N4001 ；硅整流二极管 50V,
1A,(Ir=5uA,Vf=1V,Ifs=50A)
1N4002 ；硅整流二极管 100V, 1A,
1N4003 ；硅整流二极管 200V, 1A,
1N4004 ；硅整流二极管 400V, 1A,
1N4005 ；硅整流二极管 600V, 1A,
1N4006 ；硅整流二极管 800V, 1A,
1N4007 ；硅整流二极管 1000V, 1A,
1N4148 ；二极管 75V, 4PF,Ir=25nA,Vf=1V,
1N5391 ；硅整流二极管 50V,
1.5A,(Ir=10uA,Vf=1.4V,Ifs=50A)
1N5392 ；硅整流二极管 100V,1.5A,
1N5393 ；硅整流二极管 200V,1.5A,
1N5394 ；硅整流二极管 300V,1.5A,
1N5395 ；硅整流二极管 400V,1.5A,
1N5396 ；硅整流二极管 500V,1.5A,
1N5397 ；硅整流二极管 600V,1.5A,
1N5398 ；硅整流二极管 800V,1.5A,
1N5399 ；硅整流二极管 1000V,1.5A,
1N5400 ；硅整流二极管 50V,
3A,(Ir=5uA,Vf=1V,Ifs=150A)
1N5401 ；硅整流二极管 100V,3A,
1N5402 ；硅整流二极管 200V,3A,
1N5403 ；硅整流二极管 300V,3A,
1N5404 ；硅整流二极管 400V,3A,
1N5405 ；硅整流二极管 500V,3A,
1N5406 ；硅整流二极管 600V,3A,
1N5407 ；硅整流二极管 800V,3A,
1N5408 ；硅整流二极管 1000V,3A,
二级管相关专业术语：
1.
Freewheel diode续流二极管
2.
Esaki diode隧道二极管；江崎二极管
3.
PIN diode PIN型二极管
4.
Schottky diode肖特基二极管
5.
Schottky barrier double rectifier
diode萧特基势垒双整流二极管
6.
Zener diode齐纳二极管
7.
backward diode逆向二极管
8.
avalanche photo diode (APD)雪崩光电二极管
9.
blocking diode阻塞二极管
10.
diode capacitor二极管电容器
11.
clamp diode钳位二极管
12.
common-cathode double diode共阴极双二极管
13.
crystal diode晶体二极管
14.
diode-transistor logic (DTL)二极管晶体管逻辑
15.
variable capacitance diode, variode变容二极管
16.
tunnel diode隧道二极管
17.
transient suppression diode瞬变抑制二极管
18.
resistor-capacitor diode (RCD)电阻器电容器二极管
19.
rectifier diode整流二极管
20.
parasitic diode寄生二极管
|
