电容器的基本作用
就是充电与放电，但由这种基本充放电作用所延伸出来的许多电路现象，使得电容器有着种种不同的用途，例如在电动马达中，我们用它来产生相移; 在照相闪光灯中，用它来产生高能量的瞬间放电等等; 而在电子电路中，电容器不同性质的用途尤多，这许多不同的用途，虽然也有截然不同之处，但因其作用均来自充电与放电。 ●耦合：用在耦合电路中的电容称为耦合电容，在阻容耦合放大器和其他电容耦合电路中大量使用这种电容电路，起隔直流通交流作用。 ●滤波：用在滤波电路中的电容器称为滤波电容，在电源滤波和各种滤波器电路中使用这种电容电路，滤波电容将一定频段内的信号从总信号中去除。 ●退耦：用在退耦电路中的电容器称为退耦电容，在多级放大器的直流电压供给电路中使用这种电容电路，退耦电容消除每级放大器之间的有害低频交连。 ●高频消振：用在高频消振电路中的电容称为高频消振电容，在音频负反馈放大器中，为了消振可能出现的高频自激，采用这种电容电路，以消除放大器可能出现的高频啸叫。 ●谐振：用在LC谐振电路中的电容器称为谐振电容，LC并联和串联谐振电路中都需这种电容电路。 ●旁路：用在旁路电路中的电容器称为旁路电容，电路中如果需要从信号中去掉某一频段的信号，可以使用旁路电容电路，根据所去掉信号频率不同，有全频域（所有交流信号）旁路电容电路和高频旁路电容电路。 ●中和：用在中和电路中的电容器称为中和电容。在收音机高频和中频放大器，电视机高频放大器中，采用这种中和电容电路，以消除自激。 ●定时：用在定时电路中的电容器称为定时电容。在需要通过电容充电、放电进行时间控制的电路中使用定时电容电路，电容起控制时间常数大小的作用。 ●积分：用在积分电路中的电容器称为积分电容。在电势场扫描的同步分离电路中，采用这种积分电容电路，可以从场复合同步信号中取出场同步信号。 ●微分：用在微分电路中的电容器称为微分电容。在触发器电路中为了得到尖顶触发信号，采用这种微分电容电路，以从各类（主要是矩形脉冲）信号中得到尖顶脉冲触发信号。 ●补偿：用在补偿电路中的电容器称为补偿电容，在卡座的低音补偿电路中，使用这种低频补偿电容电路，以提升放音信号中的低频信号，此外，还有高频补偿电容电路。 ●自举：用在自举电路中的电容器称为自举电容，常用的OTL功率放大器输出级电路采用这种自举电容电路，以通过正反馈的方式少量提升信号的正半周幅度。 ●分频：在分频电路中的电容器称为分频电容，在音箱的扬声器分频电路中，使用分频电容电路，以使高频扬声器工作在高频段，中频扬声器工作在中频段，低频扬声器工作在低频段。 ●负载电容：是指与石英晶体谐振器一起决定负载谐振频率的有效外界电容。负载电容常用的标准值有16pF、20pF、30pF、50pF和100pF。负载电容可以根据具体情况作适当的调整，通过调整一般可以将谐振器的工作频率调到标称值。

电容器工作原理
从电容器的结构上说起。最简单的电容器是由两端的极板和中间的绝缘电介质（包括空气）构成的。通电后，极板带电，形成电压（电势差），但是由于中间的绝缘物质，所以整个电容器是不导电的。不过，这样的情况是在没有超过电容器的临界电压（击穿电压）的前提条件下的。我们知道，任何物质都是相对绝缘的，当物质两端的电压加大到一定程度后，物质是都可以导电的，我们称这个电压叫击穿电压。电容也不例外，电容被击穿后，就不是绝缘体了。不过在中学阶段，这样的电压在电路中是见不到的，所以都是在击穿电压以下工作的，可以被当做绝缘体看。 但是，在交流电路中，因为电流的方向是随时间成一定的函数关系变化的。而电容器充放电的过程是有时间的，这个时候，在极板间形成变化的电场，而这个电场也是随时间变化的函数。实际上，电流是通过场的形式在电容器间通过的。

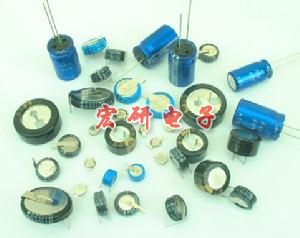

超级电容器
超级电容器又叫双电层电容器(ElectricalDoule-LayerCapacitor)是一种新型储能装置，它具有充电时间短、使用寿命长、温度特性好、节约能源和绿色环保等特点。超级电容器用途广泛。用作起重装置的电力平衡电源，可提供超大电流的电力；用作车辆启动电源，启动效率和可靠性都比传统的蓄电池高，可以全部或部分替代传统的蓄电池；用作车辆的牵引能源可以生产电动汽车、替代传统的内燃机、改造现有的无轨电车；用在军事上可保证坦克车、装甲车等战车的顺利启动（尤其是在寒冷的冬季）、作为激光武器的脉冲能源。此外还可用于其他机电设备的储能能源。
由于石油资源日趋短缺，并且燃烧石油的内燃机尾气排放对环境的污染越来越严重（尤其是在大、中城市），人们都在研究替代内燃机的新型能源装置。已经进行混合动力、燃料电池、化学电池产品及应用的研究与开发，取得了一定的成效。但是由于它们固有的使用寿命短、温度特性差、化学电池污染环境、系统复杂、造价高昂等致命弱点，一直没有很好的解决办法。而超级电容器以其优异的特性扬长避短，可以部分或全部替代传统的化学电池用于车辆的牵引电源和启动能源，并且具有比传统的化学电池更加广泛的用途。正因为如此，世界各国（特别是西方发达国家）都不遗余力地对超级电容器进行研究与开发。其中美国、日本和俄罗斯等国家不仅在研发生产上走在前面，而且还建立了专门的国家管理机构（如：美国的USABC、日本的SUN、俄罗斯的REVA等），制定国家发展计划，由国家投入巨资和人力，积极推进。就超级电容器技术水平而言，目前俄罗斯走在世界前面，其产品已经进行商业化生产和应用，并被第17届国际电动车年会（EVS—17）评为最先进产品，日本、德国、法国、英国、澳大利亚等国家也在急起直追，目前各国推广应用超级电容器的领域已相当广泛。在我国推广使用超级电容器，能够减少石油消耗，减轻对石油进口的依赖，有利于国家石油安全；有效地解决城市尾气污染和铅酸电池污染问题；有利于解决战车的低温启动问题。目前，国内主要有10余家企业在进行超级电容器的研发
超级电容器是建立在德国物理学家亥姆霍兹提出的界面双电层理论基础上的一种全新的电容器。众所周知，插入电解质溶液中的金属电极表面与液面两侧会出现符号相反的过剩电荷，从而使相间产生电位差。那么，如果在电解液中同时插入两个电极，并在其间施加一个小于电解质溶液分解电压的电压，这时电解液中的正、负离子在电场的作用下会迅速向两极运动，并分别在两上电极的表面形成紧密的电荷层，即双电层，它所形成的双电层和传统电容器中的电介质在电场作用下产生的极化电荷相似，从而产生电容效应，紧密的双电层近似于平板电容器，但是，由于紧密的电荷层间距比普通电容器电荷层间的距离更小得多，因而具有比普通电容器更大的容量。
双电层电容器与铝电解电容器相比内阻较大，因此，可在无负载电阻情况下直接充电，如果出现过电压充电的情况，双电层电容器将会开路而不致损坏器件，这一特点与铝电解电容器的过电压击穿不同。同时，双电层电容器与可充电电池相比，可进行不限流充电，且充电次数可达106次以上，因此双电层电容不但具有电容的特性，同时也具有电池特性，是一种介于电池和电容之间的新型特殊元器件。

超级电容器-特性
超级电容器在分离出的电荷中存储能量，用于存储电荷的面积越大、分离出的电荷越密集，其电容量越大。
传统电容器的面积是导体的平板面积，为了获得较大的容量，导体材料卷制得很长，有时用特殊的组织结构来增加它的表面积。传统电容器是用绝缘材料分离它的两极板，一般为塑料薄膜、纸等，这些材料通常要求尽可能的薄。

超级电容器-原理
超级电容器的原理并非新技术，常见的超级电容器大多是双电层结构，同电解电容器相比，这种超级电容器能量密度和功率密度都非常高。同传统的电容器和二次电池相比，超级电容器储存电荷的能力比普通电容器高，并具有充放电速度快、效率高、对环境无污染、循环寿命长、使用温度范围宽、安全性高等特点。
其基本原理为：当向电极充电时，处于理想极化电极状态的电极表面电荷将吸引周围电解质溶液中的异性离子，使这些离子附于电极表面上形成双电荷层，构成双电层电容。由于两电荷层的距离非常小（一般0.5nm以下），再加之采用特殊电极结构，使电极表面积成万倍的增加，从而产生极大的电容量。

超级电容器-分类
超级电容器的类型比较多，按不同方式可以分为多种产品，以下作简单介绍。
按原理分为双电层型超级电容器和赝电容型超级电容器：
双电层型超级电容器，包括
1.活性碳电极材料，采用了高比表面积的活性炭材料经过成型制备电极。
2.碳纤维电极材料，采用活性炭纤维成形材料，如布、毡等经过增强，喷涂或熔融金属增强其导电性制备电极。
3.碳气凝胶电极材料，采用前驱材料制备凝胶，经过炭化活化得到电极材料。
4.碳纳米管电极材料，碳纳米管具有极好的中孔性能和导电性，采用高比表面积的碳纳米管材料，可以制得非常优良的超级电容器电极。
以上电极材料可以制成：
1.平板型超级电容器，在扣式体系中多采用平板状和圆片状的电极，另外也有Econd公司产品为典型代表的多层叠片串联组合而成的高压超级电容器，可以达到300V以上的工作电压。
2.绕卷型溶剂电容器，采用电极材料涂覆在集流体上，经过绕制得到，这类电容器通常具有更大的电容量和更高的功率密度。
赝电容型超级电容器：
超级电容器包括金属氧化物电极材料与聚合物电极材料，金属氧化物包括NiOx、MnO2、V2O5等作为正极材料，活性炭作为负极材料制备的超级电容器，导电聚合物材料包括PPY、PTH、PAni、PAS、PFPT等经P型或N型或P/N型掺杂制取电极，以此制备超级电容器。这一类型超级电容器具有非常高的能量密度，目前除NiOx型外，其它类型多处于研究阶段，还没有实现产业化生产。
按电解质类型可以分为水性电解质和有机电解质类型：
水性电解质，包括以下几类
1.酸性电解质，多采用36％的H2SO4水溶液作为电解质。
2.碱性电解质，通常采用KOH、NaOH等强碱作为电解质，水作为溶剂。
3.中性电解质，通常采用KCl、NaCl等盐作为电解质，水作为溶剂，多用于氧化锰电极材料的电解液。
有机电解质
通常采用LiClO4为典型代表的锂盐、TEABF4作为典型代表的季胺盐等作为电解质，有机溶剂如PC、ACN、GBL、THL等有机溶剂作为溶剂，电解质在溶剂中接近饱和溶解度。
另外还可以分为：
1.液体电解质超级电容器，多数超级电容器电解质均为液态。
2.固体电解质超级电容器，随着锂离子电池固态电解液的发展，应用于超级电容器的电解质也对凝胶电解质和PEO等固体电解质进行研究。

超级电容器-工艺
超级电容器的工艺流程为：配料→混浆→制电极→裁片→组装→注液→活化→检测→包装。
超级电容器在结构上与电解电容器非常相似，它们的主要区别在于电极材料。早期的超级电容器的电极采用碳，碳电极材料的表面积很大，电容的大小取决于表面积和电极的距离，这种碳电极的大表面积再加上很小的电极距离，使超级电容器的容值可以非常大，大多数超级电容器可以做到法拉级，一般情况下容值范围可达1-5000F。
超级电容器通常包含双电极、电解质、集流体、隔离物四个部件。超级电容器是利用活性炭多孔电极和电解质组成的双电层结构获得超大的电容量的。在超级电容器中，采用活性炭材料制作成多孔电极，同时在相对的两个多孔炭电极之间充填电解质溶液，当在两端施加电压时，相对的多孔电极上分别聚集正负电子，而电解质溶液中的正负离子将由于电场作用分别聚集到与正负极板相对的界面上，从而形成双集电层。

超级电容器-优点
如果使用不当会造成电解质泄漏等现象；和铝电解电容器相比，它内阻较大，因而不可以用于交流电路；
1、超级电容器不同于电池，在某些应用领域，它可能优于电池。有时将两者结合起来，将电容器的功率特性和电池的高能量存储结合起来，不失为一种更好的途径。
2、超级电容器在其额定电压范围内可以被充电至任意电位，且可以完全放出。而电池则受自身化学反应限制工作在较窄的电压范围，如果过放可能造成永久性破坏。
3、超级电容器的荷电状态（SOC）与电压构成简单的函数，而电池的荷电状态则包括多样复杂的换算。
4、超级电容器与其体积相当的传统电容器相比可以存储更多的能量，电池与其体积相当的超级电容器相比可以存储更多的能量。在一些功率决定能量存储器件尺寸的应用中，超级电容器是一种更好的途径。
5、超级电容器可以反复传输能量脉冲而无任何不利影响，相反如果电池反复传输高功率脉冲其寿命大打折扣。
6、超级电容器可以快速充电而电池快速充电则会受到损害。
7、超级电容器可以反复循环数十万次，而电池寿命仅几百个循环

超级电容器-选择
超级电容器的两个主要应用：高功率脉冲应用和瞬时功率保持。高功率脉冲应用的特征：瞬时流向负载大电流；瞬时功率保持应用的特征：要求持续向负载提供功率，持续时间一般为几秒或几分钟。瞬时功率保持的一个典型应用：断电时磁盘驱动头的复位。不同的应用对超电容的参数要求也是不同的。高功率脉冲应用是利用超电容较小的内阻(R)，而瞬时功率保持是利用超电容大的静电容量(C)。
不管是功率保持还是功率脉冲应用都可以用上公式计算．当电路的工作电压超过超电容的工作电压时，可以用相同的电容器串联．一般地，串联应该保持平衡以确保电压平均分配．在脉冲功率应用中由超电容内阻引起的压降通常是次要因素。电容器超低的内阻提供一种克服传统电池系统阻抗大的全新的解决方案。

超级电容器-应用领域
超级电容器的应用范围极为广泛，小到存储器的备用电源、电动玩具的电源，大到航天导弹发射的大功率启动系统、电动汽车的能量功率系统等一切与能量功率相关的仪器设备系统均有超级电容器的身影。
超级电容器在军用、民用领域均有广泛的应用前景。小电流放电的双电层电容器可用作微机等的备用电源或小型装置如玩具、打印机、报警器、信号灯等的一次电源；安培级大电流放电双电层电容器可单独或与蓄电池一起构成电源系统，既可作为起动电源也可作为小型负载的驱动电源，如用于坦克、飞机、火箭、导弹等作为起动电源；人造卫星、宇宙飞船空间站、潜艇水下推进，尤其是在电动车辆方面的应用越来越多；利用其良好充放电性能可作为快速充电简易电源；利用其输入小电流输出大电流可作为充放电周期循环的电源；因其容量大，还可用于微分和积分电路、简易计时电路、超低频信号处理电路等。随着电极材料的改进和电解质的合理选用，双电层电容器的功率密度和能量密度逐步向理论值靠近，其应用前景更为广阔。
超级电容器的研究目标之一是单独用双电层电容器或将其与蓄电池联用，作为电动汽车和混合动力汽车的动力电源。上千法拉级的双电层电容器用作电动汽车的短时驱动电源，可以在汽车启动和爬坡时快速提供大电流从而获得大功率以提供强大的动力；在正常行驶时由蓄电池快速充电；在刹车时快速存储发电机产生的瞬时大电流，回收能量。这可以减少电动汽车对蓄电池大电流放电的限制，极大的延长蓄电池的循环使用寿命，提高电动汽车的实用性。日本富士重工推出的电动汽车已经使用日立机电制作的锂离子蓄电池和松下电器制作的储能电容器的联用装置；日本本田公司更是将双电层电容器与汽油机相结合，研制出一种综合电动机助力器系统，使内燃机主要工作在最佳工况点附近，大大降低内燃机的排放，并可回收制动能量，通过装在小客车上极大的降低汽油机燃油消耗量成为低排放的节能汽车；日本丰田公司研制的混合电动汽车，其排放与传统汽油机车相比CO2下降50％，HC、CO和NOx排放降低90％，燃油节省一半。
电动助力车市场正在大力扩展，其电源与电动汽车相似，蓄电池由于其充放电电流要求苛刻，能量难以进行瞬时回收，同时其功率性能不佳也直接影响其应用，而超级电容器非常容易满足这些要求，采用超级电容器在其起动、加速与爬坡时对系统进行能源补充，并在刹车时完全回收能量，提高系统性能。在风力发电或太阳能发电系统中，由于风力与太阳能的不稳定性，会引起蓄电池反复频繁充电，结果大大缩短电池寿命，利用双电层电容器吸收或补充电能的波动，可以轻易解决这一问题。此外，在有瞬间强负载系统中，利用双电层电容器可以起到稳定系统电压，减少系统电源容量配制的作用。
超级电容器在有些场合可以替代电池工作，同时，可以避免由于瞬间负载变化而产生的误操作。在便携式仪器仪
超级电容器表中驱动微电机、继电器、电磁阀等，在一些带有机械动作功能的电话中，由于电话网的电流较小，不可能实现动作功能，因此要有一个电源对这一动作进行支持，电池也是一种选择，由于存在更换及维修的问题，超级电容器显示出优越性。
超级电容器还可用于对照相机闪光灯进行供电，可以使闪光灯达到连续使用的性能，从而提高照相机连续拍摄的能力；另外，德国Epcos公司还用该器件对相机快门进行控制。机动无线通讯设备往往采用脉冲的方式保持联络，由于双电层电容器的瞬时充放电能力强，可以提供的功率大，在这一领域的应用也非常广阔。
大容量超级电容器的另一个重要应用在电力系统上，运用超级电容器进行重要系统的瞬态稳压稳流，特别是在大功率系统上，几乎是不可替代的器件。在这方面，据华北电力大学电能质量所的调查，在众多大型石化、电子、纺织等企业，各企业每年因电力波动的损失可能高达上千万；另外，芯片企业在选址时考虑电力的波动也是一个非常重要的环节，而超级电容器系统则可以完全解决这个问题。
另外，随着电子与能源工业的发展，超级电容器在短时UPS系统、太阳能电源系统、汽车防盗系统等免维护系统上具有不可替代的作用，在一些电磁操作机构电源、汽车音响系统等领域均具有非常广泛的应用。
1、税控机、税控加油机、真空开关、智能表、远程抄表系统、仪器仪表、数码相机、掌上电脑、电子门锁、程控交换机、无绳电话等的时钟芯片、静态随机存贮器、数据传输系统等微小电流供电的后备电源。
2、智能表（智能电表、智能水表、智能煤气表、智能热量表）作电磁阀的启动电源
3、太阳能警示灯，航标灯等太阳能产品中代替充电电池。
4、手摇发电手电筒等小型充电产品中代替充电电池。
5、电动玩具电动机、语音IC、LED发光器等小功率电器的驱动电源。　
超级电容器是介于传统电容器和蓄电池之间的一种新型储能装置,它具有功率密度大、容量大、使用寿命长、免维护、经济环保等优点。

超级电容器-前景分析

从结构上看，超级电容器主要由电极、电解质、隔膜、端板、引线和封装材料组成，其中电极、电解质和隔膜的组成和质量对超级电容器的性能起着决定性的影响，采用何种电极板和电解质材料将基本决定最终产品的类型与特性。
2007年1月16日，美国得克萨斯州一家研制电动汽车储能装置，名为EEStor的公司打破沉默，对外宣告了他们“里程碑”式的成果：他们的自动生产线已经由独立的第三方分析验收，其产品的关键物质钡钛酸盐粉末已经完成了最初的纯化，纯度达到了99.9994%。

这一技术一旦进入成熟的工业生产，他们所研制的新型超级电容器动力系统将替代包括从电动汽车到笔记本电脑的一切电化学电池。按照2006年4月发表的专利，EEStor这种能量存储装置是用陶瓷粉末涂在铝氧化物和玻璃的表面。从技术上说，它并不是电池，而是一种超级电容器，它在5分钟内充的电能可以让一个电动车走500英里，电费只有9美元。而烧汽油的内燃机车走相同里程则要花费60美元。

与传统的电化学电池相比，超级电容器有很多好处。它可以无限制地接受无数次放电和充电，，超级电容器没有“记忆”。但是，一般的超级电容器也有其弱点，就是能量存储率有限，市场上的高端超级电容器每0.4536千克的存储能量只有锂电池的1/25。

而EEStor开发的超级电容器，由于钡钛酸盐有足够的纯度，存储能量的能力大大提高。EEStor公司负责人声称，该超级电容器每公斤所存储的能量可达0.28千瓦时，相比之下，每公斤锂电池是0.12千瓦时，铅酸电池只有0.032千瓦时，这就让超级电容器有了可用在从电动车、起搏器到现代化武器等多种领域的可能。好的铅酸电池能充电500～700次，而根据EEStor的声明，新的超级电容器可反复充电100万次以上，也不会出现材料降解问题。而且，由于它不是化学电池，而是一种固体状态的能量储存系统，不会出现锂电池那种过热甚至爆炸的危险，没有安全隐患。

这一发明的意义相当重大，该突破不仅从根本上改变了电动车在交通运输中的位置，也将改进诸如风能、太阳能等间歇性能源的利用性能，增进了电网的效率和稳定性，满足人们能源安全的需求，减少对石油的依赖。显然，该突破也对下一代锂电池的研制者造成威胁。EEStor公司负责人暗示，他们的技术不仅适用于小型旅客电动车，还可能取代220500瓦的大型汽车
