锡炉(方形)POT-100C/200C/350C/400C/50C/51C/75C/76C



通过PID控制,进行准确地温度管理



产品规格

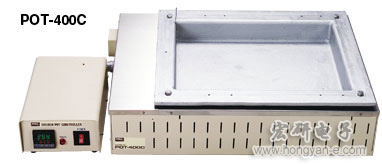

POT-400C
●控制部分离设计,控制部可自由移动 ●使用防侵蚀强的铸铁焊锡槽●M尺寸的PCB可对应的焊锡槽●PID控制,实测温度不受焊锡量的多少、周围温度的变化以及温度设定调整等外部因素干扰,快速达到设定温度, 实测温度与设定温度几乎不产生偏差。●数字显示设定温度与实测温度。●配有上下极限警报灯。

POT-100C/200C
●通过PID控制,实测温度不受焊锡量的多少、周围温度的变化以及温度设定调整等外部因素干扰,快速达到设定温度, 实测温度与设定温度几乎不产生偏差。●同时数字显示设定温度与实测温度。●设定温度(实测温度)精度±{(表示温度)的1.25%+1℃}。●配有上下极限警报灯。●熔槽与加热器分离设计,因而能简单更换加热器。●配有地线端子。


无铅对应
无铅焊锡对应的焊锡槽可订做

POT-50C/51C/75C/76C
●适合导线预备挂锡和小型电路板印刷等其它的无铅作业的锡炉。●通过PID控制,进行准确地温度管理,并且根据控制系统的感应反馈,开关可自动启动和关闭。●室温-500℃(POT-50C),室温-530℃(POT-51C),室温-430℃(POT-75C/76C),●如果和电脑连接,更能方便温度的设定和数据的管理(连接控制线需要另外选购)●数码式锁定功能,方便操作人员温度管理●焊锡槽和加热器分离设计,更换方便,●外壳低温隔热安全设计。



操作面板说明 (POT-100C/200C)


2 设定值位数选择键
·使用该键将光标移至希望变更的设定位数处。
3 设定值减少键
·将设定值设定为更小时,用该键。
4 设定值增加键
将设定值设定为更大时,用该键。
5 测定值(PV)显示 (绿色)
·显示测定值PV
·参数设定显示时, 显示参数记号。
6 设定值(SV)显示 (桔色)
·显示(SV)设定值。
·参数设定显示时, 显示测定值PV显示器所显示的是参数记号的设定值。
7 控制输出(OUT)显示灯(绿色)
·控制输出ON时,点灯。
8 自动调整(AT)显示灯(绿色)。
·自动调整时,灯闪亮。
9 上下极限温度警报灯(ALM1)(红色)
·第一警报ON时,灯亮显示。
1 设定键(SET)
·寄存设定值。
·参数设定显示时,显示各种参数,并顺次转换屏面。
·PV、SV显示或参数设定显示互相转换。


型    号
POT-100C
POT-200C
POT-350C
额定电源
110V, 220V AC 50/60Hz
单相200V, 220V AC50/60Hz
耗电量
440W
720W
2.1kW / 2.5W
最高使用温度
350°C
400°C
350°C
控制方式
PID控制方式


本体尺寸
220 x 350 x 127mm
210 x 446 x 127mm
568 x 370 x 160mm
焊锡槽尺寸
91x135x60mm
130x180x60mm
300x300x82mm
重量
约4kg
约5.5kg
约13kg
容锡量
约5.5kg
约9.5kg
约50kg
焊锡槽材料
不锈钢


设定精度
±{(表示温度)的1.25%+1°C}
电源线长度
1.5m3芯、带地线插头 : POT-100C/200C
1.5m (3 core cable) / without plug : POT-350C
附件
印刷电路板浸蚀用夹具 PCB-1



*无铅对应


型    号
*POT-100C-S6
*POT-200C-S12
*POT-400C
额定电源
110V 220V AC 50/60HZ

单相200V, 220V AC50/60Hz
耗电量
440W
720W
3kW
最高使用温度
350°C
400°C
350°C
控制方式
PID控制方式


尺寸 本体尺寸
220x350x127mm
210x446x127mm
602x427x165mm
控制部
260x175x122mm


焊锡槽尺寸
91x135x60mm
130x180x60mm
300x400x60mm
重量
约4kg
约5.5kg
约40kg
容锡量
约5.5kg
约 9.5kg
约50kg
焊锡槽材料
不锈钢 (Ceramic coating)

铸铁
设定精度
±{(表示温度)的1.25%+1°C}
±{(表示温度)的1.05%+1°C}或±2°C
电源线长度
1.5m3芯、带地线插头/ without plug : POT-350C


型    号
POT-50C
*POT-51C
POT-75C
*POT-76C
额定电源
110V 220V AC 50/60HZ

消费电力
470W, 370W 稳定状态

使用温度
室温-500°C
室温-530°C
室温 -430°C
尺寸
174(W) x 285(D) x 142(H)mm
焊锡槽尺寸
50(W) x 50(D) x 50(H)mm
75(W) x 75(D) x 50(H)mm
重量
约3kg
容锡量
约850g
约1,900g
焊锡槽材料
铸铁

陶瓷
不锈钢
陶瓷
设定精度
±{(表示温度)的1.25%+1°C}
电源线长度
1.5m3芯、带地线插头



交换配件

POT-100C用加热器 POT-100CH
POT-200C用加热器 POT-200CH-S
POT-400C用加热器 POT-400CHA, POT-400CHB
POT-50C/51C用加热器 POT-50CH
POT-75C/76C用加热器 POT-50CH
POT-50C用熔锅 POT-50CP
POT-51C用熔锅 POT-51CP
POT-75C用熔锅 POT-75CP
POT-76C用熔锅 POT-76CP
