功率分析仪 3390










概要:

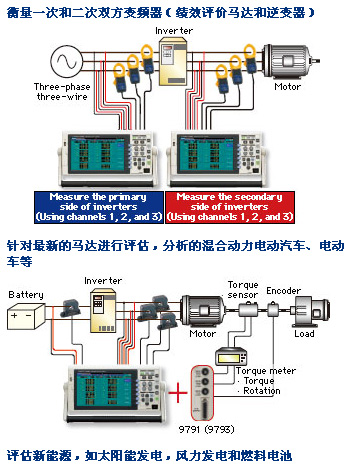

直接测量变频器输出,最新的技术测量

.直接测量变频器输入和输出
.完善马达分析功能
.高速谐波分析功能(50 ms 数据更新率)
.最佳精度达到±0.16%(在配合使用9709时)
.DC, 0.5Hz 到 5kHz 的宽频带测量(频率特性: DC, 0.5Hz 到 150kHz)
.500kS/s 的高速采样波形显示和保存
.LAN, USB, 和 CF card等 多种接口



基本参数:

测量线 单相2线,单相3线,三相3线,三相4线
测量项目 电压 (U), 电流(I), 电压/电流峰值 (Upk/Ipk), 有功功率(P), 无功功率 (Q), 视在功率 (S), 功率因数(λ),电相角 (φ), 频率(f),电流累积(Ih), 功率累积(WP), 功率 (η), 损耗 (Loss), 电压脉冲率/电流脉冲率 (Urf/Irf)
干扰测量 (FFT 算法处理): RMS 频谱
谐波测量( RMS值,功率因素,相位角,总消耗,不平衡的因素)
附加功能(可选9791或9793安装在主机中) :扭矩,转速,频率,转差率,或发动机输出
谐波测量 输入: 4通道,同步频率范围: 0.5Hz到5kHz ,
谐波分析次数:最大。100以内
干扰测量 通道数: 1通道 (从CH1到CH4通道中选择1),
最大分析频率: 100k/ 50k/ 20k/ 10k/ 5k/ 2kHz
测量量程 电压量程: 15/ 30/ 60/ 150/ 300/ 600/ 1500V
电流量程: 当使用20A的额定传感器时... *400m/ *800m/ 2/ 4/ 8/ 20A (*当使用选件9277)
当使用200A的额定传感器时... 4/ 8/ 20/ 40/ 80/ 200A
当使用50A的额定传感器时... 1/ 2/ 5/ 10/ 20/ 50A
当使用500A的额定传感器时.. 10/ 20/ 50/ 100/ 200/ 500A
取决于电压和电流组合的范围
(功率范围: 6.0000W以2.2500MW )
频率范围: 0.5Hz到5kHz
基本精度 电压: ±0.05% rdg. ±0.05% f.s.
电流: ±0.05% rdg. ±0.05% f.s. +电流传感器精确度
有功功率: ±0.05% rdg. ±0.05% f.s. +电流传感器精确度
同步频率范围 0.5Hz 到 5kHz
频段 DC, 0.5Hz 到 150kHz
数据更新率 50ms ( 测量谐波,取决于同步频率小于45Hz时 )
显示刷新率 200ms (从内部数据更新率中独立,波形,FFT根据画面而定)
数据保存时间间隔 关, 50m/ 100m/ 200m/ 500m秒, 1/ 5/ 10/ 15/ 30sec, 1/ 5/ 10/ 15/ 30/ 60分钟
外部接口 LAN, USB ( 通讯/储存), RS-232C, CF卡, 同步控制
要求电源 100 到 240V AC, 50/60Hz, 140VA max.
体积 重量 340mm 宽 × 170mm 高 × 157mm厚, 4.8kg
附件 说明书× 1 ,测量指南× 1 ,电源线× 1 , USB线× 1 , D - Sub用连接器× 1 ( 仅装备9792或9793时) ,彩色标签× 2


附加功能(可选)


规格马达测量选项
输入通道数 3通道

CH A: 模拟 DC输入/频率输入 (扭矩信号输入)
CH B: 模拟 DC输入/脉冲输入 (回转信号输入)
CH Z: 脉冲输入 (Z相信号输入)

最大输入电压 ±20V (模拟时/频率时/脉冲时)
测量项目 电压,扭矩,转数,频率,转差率,马达功率
模拟 DC输入 (CH A/ CH B) 测量量程: ±1V/ ±5V/ ±10V
采样率: 10kHz/ 16-bit
精度: ±0.1% rdg. ±0.1% f.s.
频率输入(仅 CH A) 有效振幅范围: ±5V peak
测量量程: 100 kHz, 测量区域: 1kHz to 100kHz
精度: ±0.05 % rdg. ±3 dgt.
频率输入(仅 CH B) 检出电平: (Low) 0.5V以下, (High) 2.0V以上
测量区域: 1Hz to 200kHz (当占空比为50%时)
Accuracy: ±0.05% rdg. ±3dgt.
频率输入(仅 CH Z) 检出电平: (Low) 0.5V以下, (High) 2.0V以上
测量区域: 0.1Hz 到 1kHz
最小检出幅度: 2.5μs以上

规格数/输出选件
输出通道数 16 通道
输出内容 波形输出/模拟输出(从测量项目中选择) *波形输出仅仅是 CH1 到 CH8
输出电压 模拟输出时: DC ±5V f.s. (最大约DC ±12V)
波形输出: 2Vrms f.s., 波峰因数 2.5以上
精度 模拟输出时: 测量精度±0.2% f.s. (DC 水平)
波形输出时: 测量精度±0.5% f.s. (有效值水平,同步频率范围内)


配合3390的选件AC/DC电流传感器 9709可测量出高精度的电流和功率
直通型高精度传感器,高带宽从DC到100kHz



基本参数

额定电流 AC/DC 500 A (连续最大输出 700A rms , 峰值1000 A , 50/60 Hz)
精度 ±0.05% rdg. ±0.01% f.s. (DC, 或者45到66Hz, 经过10分钟预热后)
相位精度 ±0.2° (45到66 Hz, 经过10分钟预热后)
频率特性 DC < 45Hz : ±0.2% rdg. ±0.02% f.s. (±0.3°)
5kHz < 10kHz : ±2.0% rdg. ±0.10% f.s. (±2.0°)
20kHz < 100kHz : ±30% rdg. ±0.10% f.s. (±30°)
可测量导体直径 φ 36mm (1.42in)
体积、重量 160mm宽 × 112mm高 × 50mm厚, 850g (30.0oz), 线长: 3米
