光功率计 3664 |
|
|
|
|
|
|
| |
|
概要： |
|
最适和光碟用LD检查的手掌型光功率计
．4·1/2行/0.01dBm分解能的广大量程传
．感器的感度可自动补正·波长感度补正功能
．适用USB接口,从PC进行远程操作/获取数据(需要客户编辑程序)
．模拟输出功能 |
| |
|
基本参数： |
| 测量参数 |
光功率（单位: W, dBm） |
| 测试波长 |
※根据选件的光传感器 |
| 测试功率 |
※根据选件的光传感器 |
| 精度 |
± 0.7%（和选件的光传感器组合± 5%） |
| 波长感度补正 |
可设定每1nm,传感器的灵敏度自动补正 |
| 显示 |
最大：19999dgt., 分辨率: 0.01dBm/0.01dB, 单位： nW, μW, mW, dBm, dB |
| 模拟输出 |
传感器校正点约1V |
| 功能 |
定标,相对测量,最大/最小值显示,平均值显示,自动存储功率,设定值备份,电池检查 |
| 接口 |
USB 1.1（可控制测量值的输出与设置） |
| 电源 |
（LR6）× 4 /连续使用 60小时（光传感器9742校正输出下,连续使用, 或AC电源转换器 9445-02/最大1.6VA |
| 尺寸与重量 |
85W × 160H × 35Dmm, 270g（不包括电池电） |
| 附件 |
（LR6）× 4,AC电源转换器 9445-02× 1, 输出线 9094× 1, USB电缆× 1, USB用驱动软件CD-R× 1, 肩带× 1 |
|
|
|
|
光传感器
9742,
9742-10
基本参数 |
| 测试波长 |
320nm～1100nm |
| 测试功率 |
-59dBm～+17dBm（校正波长） |
| 传感器校正条件 |
校正波长 633nm, 校正功率100μW, φ 2mm的平行光束垂直射入光传感器中心.CW光 |
| 最大额定 |
50mW（+17dBm）※全面照射 |
| 受光素子/尺寸 |
Si光电二极管, 9.6mm × 9.6mm |
| 测量精度 |
± 4.3%（和光功率计 3664组合± 5%） |
| 尺寸与重量 |

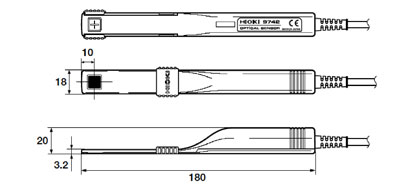

9742 : 18W × 180H × 20Dmm, 100g, 线长: 2m

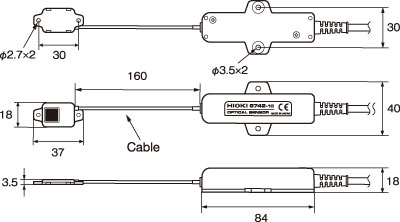

9742-10 : 40W × 84H × 18Dmm, 100g, 线长: 2m
 |
|
|
|
|
光传感器
9743,
9743-10
基本参数 |
| 测试波长 |
380nm～450nm |
| 测试功率 |
-50dBm～+20dBm（校正波长） |
| 传感器校正条件 |
校正波长405nm, 校正功率100μW, φ 1.5mm的平行光束垂直射入光传感器中心.CW光 |
| 最大额定 |
100mW（+20dBm）※全面照射 |
| 受光素子/尺寸 |
Si光电二极管, 10mm × 10mm |
| 测量精度 |
± 4.3%（和光功率计 3664组合± 5%） |
| 尺寸与重量 |

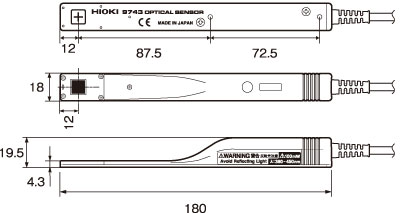

9743 : 18W × 180H × 19.5Dmm, 110g, 线长: 2m

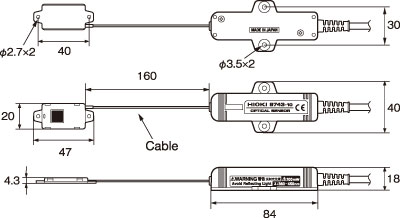

9743-10 : 40W × 84H × 18Dmm, 100g, 线长: 2m
 |
|
|
|
|
|
