产品介绍
·更大的液晶屏幕，并有背光照明（背光可选择开/关，以节省电池）
·通过闪烁“HUB”，确保集线器连接无误
·增加声音测试能力，可检测RJ-11接线中第1,2或第3线对，满足USOC标准要求
·通过声音测试可显现第1至第6针脚顺序是否接反
·在测试过程中直接显示长度信息，方便省时
·8个远端模块同时提供RJ-45和RJ-11接口，寿命更长，测试能力更强
技术指标:
| 外形尺寸 |
145mm×72mm×30mm |
|
重量（含电池） |
176g |
|
操作温度 |
0℃～50℃ |
|
存储温度 |
-10℃～60℃ |
|
湿度 |
10％～90％，不凝结 |
|
电池寿命（9V碱性电池,连续使用典型值） |
待机：2.5年，测试线缆：120小时 |
|
线缆类型（屏蔽或非屏蔽） |
6类、5e类、5类、4类、3类双绞线；同轴电缆 |
|
线对最小测量长度（可识别“分岔线对”） |
1米（3英尺） |
|
最小预测试长度 |
1.25米（4英尺） |
|
双绞线长度测量范围（5/6类） |
0～762米（2500英尺） |
|
同轴电缆长度测量范围 |
0～914米（平均值3000英尺,依电缆电阻值而定） |
|
电话接口电压保护 |
端口可承受<10秒的带电连接，出现告警显示和音响告警 |

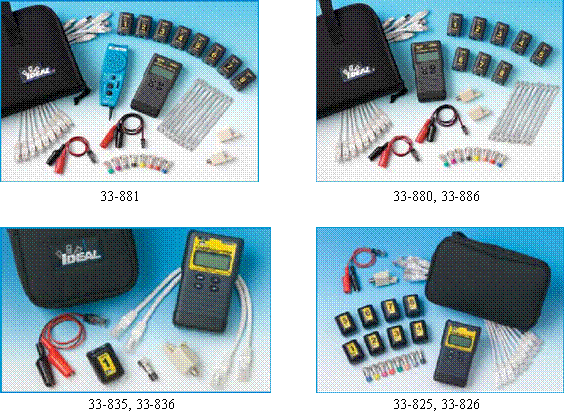

LinkMaster
PRO系列验证测试仪工具包配置
|
套件名称 |
LinkMaster PRO |
LinkMaster PRO XL |
标准工具包
非屏蔽跳线 |
标准工具包
屏蔽跳线 |
经济型工具包
非屏蔽跳线 |
经济型工具包
屏蔽跳线 |
流行配置工具包 |
国际配置工具包 |
豪华配置工具包含ABS寻线器 |
|
套件型号 |
33-825 |
33-826 |
33-835 |
33-836 |
33-880 |
33-886 |
33-881 |
仪
器
部
件
配
置
数
量 |
主机 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
ABS寻线器 |
- |
- |
- |
- |
- |
- |
1 |
|
双绞线远端 |
8 |
8 |
1 |
1 |
8 |
8 |
8 |
|
同轴电缆远端(F型) |
8 |
8 |
1 |
1 |
8 |
8 |
8 |
|
RJ45跳线 |
9 |
9 |
2 |
2 |
9 |
9 |
9 |
|
RJ11跳线 |
- |
- |
- |
- |
9 |
9 |
9 |
RJ45-RJ11
适配器 |
- |
- |
- |
- |
1 |
1 |
1 |
RJ45-CATV
适配器 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
RJ45-鳄鱼夹装配线 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
RJ11-鳄鱼夹装配线 |
- |
- |
- |
- |
1 |
1 |
1 |
工具包
（型号） |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
H-3324
|
IA-4868 |
H-3412 |
线缆验证工具的功能对比
| |
LinkMaster Pro |
LinkMaster Pro XL |
VDV MultiMedia |
NAVITEK |
|
UTP/STP数据电缆 |
有 |
有 |
有 |
有 |
|
3线对电话电缆（RJ11/12） |
1对线 |
有 |
有 |
|
|
同轴电缆（F型连接器/CATV） |
有 |
有 |
有 |
|
|
测试线缆长度 |
762m（2500ft.） |
458m(1500ft.) |
|
458m(1500ft.) |
|
测试并同时显示长度 |
|
有 |
|
有 |
|
568A/B接线图 |
有 |
有 |
有 |
有 |
|
4种音调发生器 |
有 |
有 |
有 |
有 |
|
选择输入音调信号的线对 |
|
|
|
有 |
|
高电压保护 |
有 |
|
|
有 |
|
自动关机/电池低电压显示 |
有 |
|
|
|
|
远端识别数量 |
8 |
8 |
|
|
|
网络识别 |
有 |
有 |
有 |
有 |
|
集线器识别闪烁 |
|
有 |
|
有 |
|
识别电话网、ISDN、令牌环网 |
|
|
|
有 |
|
识别以太网 |
|
|
|
有 |
|
链接脉冲 |
|
|
|
有 |
|
手动输入地址 |
|
|
|
有 |
|
报告电话线电压 |
|
|
|
有 |
|
报告集线器/交换机电压 |
|
|
|
有 |
|
|
|
