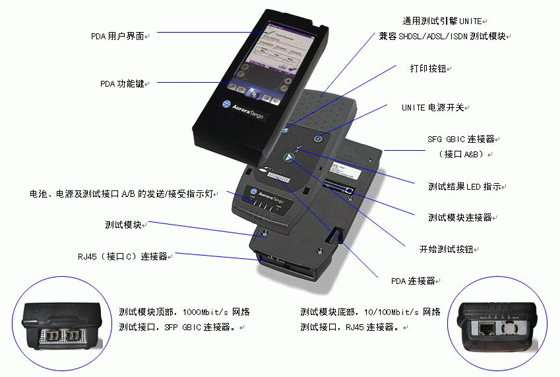

Gigabit千兆以太网分析仪

产品型号:Gigabit
产品特点

•  高性能以太网测试与故障定位工具
•  使用 Windows CETM 操作系统的掌上电脑 (PDA) 及 Windows TM 操作系统的 PC 机作为用户界面
•  铜缆测试:线缆长度、接线图、误码率
•  光纤测试:连通性、误码率、光功率
•  全面支持 10 、 100 、 1000Mbit / s 网络
•  依据 RFC2544 检验以太网的网络层、 IP 层, IP Ping 、跟踪路由、描绘网络路径,并可检验虚拟局域网( VLAN )。
•  集卓越的流量发生和捕包解码功能于一身,捕包输出,供 PC 机分析(配合 Observer 分析软件)
•  自动协商设置与报告
•  利用双端口及终端环路模式,认证服务性能 (SLA) ,包括:流量载荷、带宽、服务完整性及响应时间。

工具包配置

部件名称

数量

1000M 以太网测试仪及 PDA

1

使用说明书

1

应用软件 CD-ROM

1

主机电源

1

插拔式光模块及测试跳线(多模 / 单模可选)

2

RJ-45 测试跳线

1

串口通信线

1

工具包

1

技术参数

以太网测试接口

•  SFP GBIC 光连接器: 1000BASE-SX, 1000 BASE-LX, 1000BASE-ZX ,
•  RJ45 连接器: 10/100 BASE-T 1000BASE-T


相关标准

•  IEEE 802.3
•  RFC 1242,2544

RFC 2544 指标

•  吞吐量、响应时间、 背靠背帧、系统过载恢复

测试功能

•  误码率
•  环路数据
•  数据帧过滤分析
•  数据帧提取外部分析
•  前 10 个最常用的 MAC 、 VLAN 及 IP 地址

流量发生

•  数据速率、数据帧大小、设置持续时间
•  连续流量、突发流量及碰撞

操作模式

•  仿真终端、监测与串接模式

铜缆测试

•  接线图
•  线对长度
•  阻抗不匹配

物理层测试

•  链路状态
•  同步状态
•  自动协商参数
•  测量光功率

介质接入控制层 (MAC) 测试

•  有效性、误码、帧丢失、帧过大与过小、 广播与多点传送、暂停帧、不完整帧、 模糊及碎片帧,
•  每帧大小计数
•  帧校验序列( FCS )错误插入
•  将数据包输出,供协议分析

IP 层测试

•  DCHP 客户
•  支持 DNS
•  IP Ping
•  IP 路由跟踪

数据封装格式

•  以太 II 型( DIX v.2 )



安全与环境条件

•  存储: ETS 300 019-1-1 , 运输: ETS 300 019-2-2 , 操作: ETS 300 019-1-7
•  EMC: 辐射与传导发射符合 EN55022 要求, EMC 耐受力符合: EN55024
•  电气安全符合:EN60950/EN609559:192/A11:1997 CSA C22.2 No.950 UL 1950 IEC 950:1991/A4:1996
•  操作温度: 0 ℃~+ 40 ℃
•  存储温度: -20 ℃~+ 60 ℃

用户界面

•  PDA 界面
•  PC 机应用程序界面

外观

•  总尺寸: 210 mm × 90 mm × 90mm
•  重量: 1.1Kg (不含 PDA )
•  电池或 12VDC 电源供电
•  触摸屏: 240 × 320 彩色
•  6 个 LED 指示灯:电源、充电、端口 A Tx/Rx 、端口 B Tx/Rx ,测试合格 / 不合格、电源开关状态

选配测试模块

•  ADSL 测试模块
•  SHDSL 测试模块
•  ISDN 测试模块
