数控电子温度调控《FⅡ系列》 |
|
|
|
・带有数控表示温度控制机能。
・干净的热风电器加热器。
・采用信赖性高的电热器。 |
|
 |
|

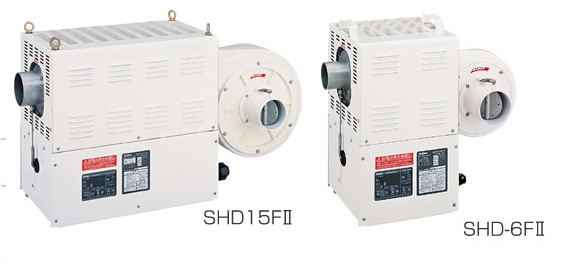

SHD-1.3FII/SHD-2FII/SHD-4FII/SHD-6FII/SHD-9FII/SHD-15FII |
|
|
|
●温度调节采用P.I.D驱动方式的无接点电子控制
●产生无污染的干净热气
●采用数显触摸屏
●采用电加热，准确简单控制温度
●轻量省空间
●采用加热管
●带有高安全性的过热防止装置
●另售品‘遥控盒，遥控远距离操作’
●另售品‘外部温度感应器‘可直接控制外部温度’
●另售品‘基版-F’
●带有加热器保护机能（3分钟保护 |
■热风机FⅡ系列式样表
|
系列区分
|
FⅡ系列
|
|
商品名称
|
SHD-1.3FII
|
SHD-2FII
|
SHD-4FII
|
SHD-6FII
|
SHD-9FII
|
SHD-15FII
|
|
电源（50／60HZ）
|
100V
|
単相200V
|
3相200V
|
3相200V
|
3相200V
|
3相200V
|
|
消费电力（50／60HZ）
|
1.4/1.4 kW
|
2.1/2.1 kW
|
4.1/4.2 kW
|
6.1/6.2 kW
|
9.1/9.2 kW
|
15.4/15.6
kW
|
|
电流（50／60HZ）
|
13.5/13.6
A
|
10.2/10.3
A
|
12.2/12.3
A
|
18.0/18.1
A
|
26.9/27.2
A
|
45.0/45.3
A
|
|
温 度 调 节
|
电子制御P.I.D
|
|
制 御
|
SSC式
|
|
热风循环温度调节范围（注1）
|
常温～350℃
|
|
热风循环温度调节范围（注1）
|
200℃
|
300℃
|
350℃
|
350℃
|
|
电动机种类和容量
（50／60HZ）
|
1φ100V
（46/58W）
|
1φ200V
（47/60W）
|
1φ200V
（110/155W）
|
1φ200V
（150/230W）
|
3φ200V
（360/560W）
|
|
最大风量（50／60HZ）
|
1.7/2.1 m3/min
|
3.7/4.3 m3/min
|
5.0/6.0 m3/min
|
10.0/12.0
m3/min
|
|
最大静压（50／60HZ）
|
333/480 Pa
|
627/882 Pa
|
725/1068
Pa
|
1177/1677
Pa
|
|
风量调节方法
|
调节风门
|
|
适合管径
（热风排出口/吸入口）
|
φ50mm/φ75mm
|
φ75mm/φ100mm
|
φ100mm/φ100mm
|
|
吸入口最高允许温度
（循环使用时）
|
200℃
|
|
外形尺寸
（宽W×长D×高H）
|
W524×D344×
H469mm
|
W578×D359×
H522mm
|
W612×D364×
H522mm
|
W967×D478×
H542mm
|
|
重 量
|
26kg
|
33kg
|
35kg
|
60kg
|
|
设置
条件
|
设置场所
|
水平设置在不进风雨晒不到太阳的地方
|
|
地线
|
接地（D类）
|
|
漏电总开关
|
电流灵敏度
100mA以上
20A型
|
电流灵敏度
100mA以上
15A型
|
电流灵敏度
100mA以上
15A型
|
电流灵敏度
100mA以上
20A型
|
电流灵敏度
100mA以上
30A型
|
电流灵敏度
100mA以上
60A型
|
|
周围环境温度和湿度
|
0～＋40℃.80％RH以下
|
|
电源线要求
|
2.0mm2
VCT3芯
（注2）
|
2.0mm2
VCT4芯
（注2）
|
3.5mm2
VCT4芯
（注2）
|
5.5mm2
VCT4芯
（注2）
|
14.0mm2
VCT4芯
（注2）
|
|
特 注
|
（注1）注指使用环境温度20°时，传感器安装位置的温度。
根据高温炉的设置状况，隔热性能，使用周围环境温度等不同，温度会有变化。
（注2）在电源线种类(VCT)不能符合当场环境的时候，请选择使用能符合环境的电源线。 |
|
《定制品》设备内置用组件产品
热风产生性能与SHD-FII系列相同，另外还备有省去了数控调温功能的SHD-GII系列。
适合作为内置于机械或设备的热风用组件产品。详情请咨询本公司。 |
|
|
