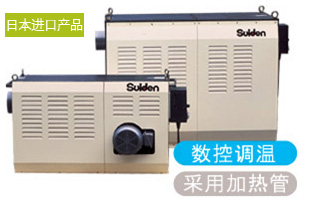

大容量系列《H系列》 |
|
・高品质大容量,电子温度调控机能 |
|
 |
|
SHD-30HII
/ SHD-40HII |
|
|
|
●电加热型热风无污染。
●数显温度控制机能。
●产生热风的基本性能与FⅡ系列相同。
|
■热风机H系列式样表
|
系列区分
|
H系列
|
|
机器品番
|
SHD-30H II
|
SHD-40H II
|
|
电热器部分
|
电源（50／60HZ）［V］
|
3相200
|
3相200
|
|
电热容量［kW（A）］
|
30
|
40
|
|
温度调节器
|
电子制域P.I.D
|
|
制御方式
|
无接点SSC式
|
|
调节温度范围（注1）
|
常温～350℃
|
|
出风口最高温度
（注1）
|
350℃
|
|
送分机部分
|
电动机的种类和容量
|
3φ200V1.5kW
|
|
最大风量
（50/60Hz）［m3/min］
|
30/36
|
|
最大静压
（50/60Hz）［kPa］
|
1.96/2.85
|
|
风量调节方式
|
调节风门
（选配件，
可变频式30Hz～60Hz）
|
|
实际最大风量［m3/min］
|
23.7/26.3
|
21.2/24.7
|
|
热风口/吸入口的
合适管径［mm］
|
φ150/φ150
|
|
吸入口最高温度
（循环使用时）［℃］
|
230
|
|

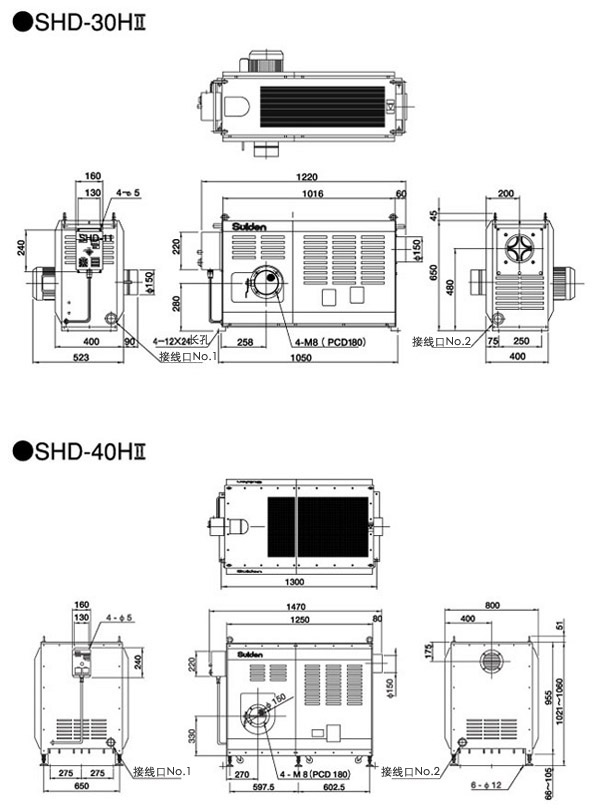

外形尺寸
（宽W×长D×高H）［mm］
|
1220×
613×695
|
1470×
800×1111
|
|
重量（本体重量）［kg］
|
115
|
228
|
|
设置条件
|
设置条件
|
水平置放在无风雨的屋内
|
|
接线
|
接地（D类）
|
|
漏电保护
|
电流灵敏度
100mA以上
100A型
|
电流灵敏度
100mA以上
125A型
|
|
周围环境温度和湿度
|
±0～＋40℃80％RH以下
|
|
※电气规格条件
|
38mm2×4芯以上
|
|
电源规格的种类根据环境使用。
另外在延长的场所中请选择适当的电气规格
指使用环境温度20°时，
传感器安置位置的温。
|
|
特记（注1）
|
根据高温炉的设置状况，
隔热性能，
使用周围环境温度等不同，
温度会有变动。
|
|
|
|
 |
|
