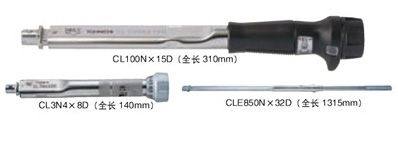

CL/CLE脱跳式扭力扳手




QL 的头部交换型。适合多种用途的扭力扳手。
将交换头上下颠倒安装后,就可进行左旋螺纹的扭矩控制。

准确度±3%

国际单位制
型号
扭矩调整范围
[N•m]
公制型号 扭矩调整范围
[kgf•cm]
全长
[mm]
重量
约[kg]
交换头
(另售品)
英制型号 扭矩调整范围
[lbf•in]
最小~最大
产地
最小~最大 1刻度 最小~最大 1刻度 上海 日本
CL25N×10D 5-25 0.25 225CL3 50-250 2.5 200 0.22 ( SH, RH, QH,
 HH, DH, SH-N ) 10D
225CL3-A 50-200 * *
CL50N×12D 10-50 0.5 450CL3 100-500 5 230 0.37 ( SH, RH, QH,
HH, DH, RQH ) 12D
450CL3-A 100-400 * *
CL50N×15D 500CL3 100-500 235 500CL3-A 100-450 * *
CL100N×15D 20-100 1 900CL3 200-1000 10 310 0.52 ( SH, RH, QH, HH,
 DH, AH, RQH, FH ) 15D
900CL3-A 15-75 lbf•ft * *
CL140N×15D 30-140 1400CL3 300-1400 370 0.67 1400CL3-A 30-100 * *
CL200N×19D 40-200 2 1800CL3 400-2000 20 455 1.2 ( SH, RH, QH,
 HH, DH, RQH, FH ) 19D
800CL3-A 30-150 * *
CL280N×22D 40-260 2800CL3 4-28 kgf•m 0.2 655 1.8 ( SH, RH, QH,
 HH, DH, RQH, FH ) 22D
2800CL3-A 30-200 * *
CL420N×22D 60-420 4200CL2 6-42 940 3.1 4200CL2-A 60-300   *
CLE550Nx27D 100-550 5 5500CLE 10-55 0.5 1140 4.7 (SH, RH, QH)27D 5500CLE-A 100-400   *
CLE750Nx27D 100-750 7500CLE 10-75 1310 6.5 7500CLE-A 100-550   *
CLE850Nx32D 200-850 8500CLE 20-85 0.5 1315 (SH, RH, QH)32D 8500CLE-A 150-600   *
CLE1200Nx32D 300-1200 10 12000CLE 30-120 1 1460 8.5 12000CLE-A 200-860   *
注1 全长指本体的长度。交换头为另售品。
注2 不可使用PH(管扳手头)交换头。
注3 CL1.5N4 ~ 12N4、CL420N、CLE550N ~ CLE1200N 采用滚花手柄。
注4 CL25N ~ CL280N 附带树脂把手。
注5 公制型号和英制型号上海工厂不生产,需要从日本订购。
附件 扭矩调整手柄(CLE550N ~ 1200N 附带 )
