面包板使用简介

面包板>>







面包板使用简介

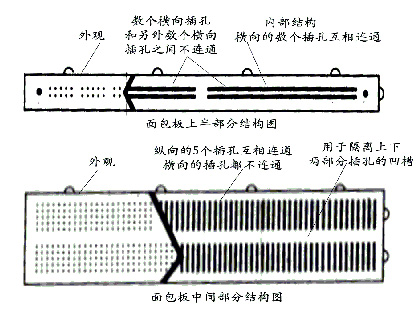

  面包板是实验室中用于搭试电路的重要工具,熟练掌握面包板的使用方法是提高实验效率,减少实验故障出现机会的基础之一。下面我们就面包板的结构和使用技巧做一个简单的介绍:面包板的外观和内部结构如图1所示,面包板分上下两部分,上面部分一般是由一行或两行的插孔构成的窄条,行和行之间电气不连通。每5列插孔为一组,通常的面包板上有10组或11组。对于10组的结构,左边3组内部电气连通,中间4组内部电气连通,右边3组内部电气连通,但左边3组、中间4组以及右边3组之间是不连通的。对于11组的结构,左边4组内部电气连通,中间3组内部电气连通,右边4组内部电气连通,但左边4组、中间3组以及右边4组之间是不连通的。若使用的时候需要连通,必须在两者之间跨接导线。 下面部分是由中间一条隔离凹槽和上下各5行的插孔构成。在同一列中的5个插孔是互相连通的,列和列之间以及凹槽上下部分则是不连通的。

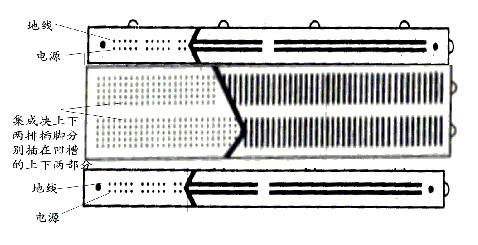

  在具体使用的时候,通常是两窄一宽同时使用,两个窄条的第一行一般和地线连接,第二行和电源相连。由于集成块电源一般在上面,接地在下面,如此布局有助于将集成块的电源脚和上面第二行窄条相连,接地脚和下面窄条的第一行相连,减少连线长度和跨接线的数量。中间宽条用于连接电路,由于凹槽上下是不连通的,所以集成块一般跨插在凹槽上。
