详细说明：
一、产品综述

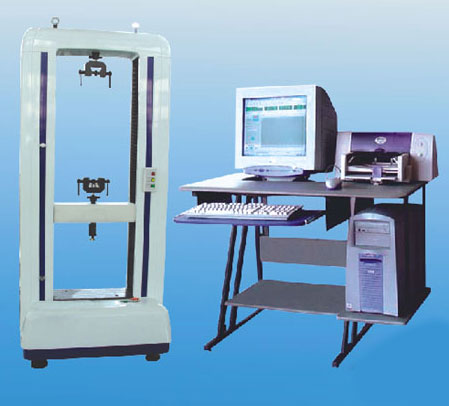

WDW系列微机控制电子式万能试验机是时代试金仪器有限公司生产的新一代电子式万能试验机。该试验机整机造型由中央工艺美院参与设计，主机框架通过力学有限元分析，使受力更加合理，框架的刚度和强度得到了充分保证。该系列试验机采用日本松下（或安川）交流伺服系统和电机驱动、配以德国、美国原装减速器减速，保证试验机可以具有高达1：10万倍的减速比，且噪音小，寿命长，传动平稳。传动系统采用零间隙滚珠丝杠副，保证了试验结果的准确性和耐久性。PC机控制系统实现了试验力、试样变形、和横梁位移等参量的闭环控制和符合国家标准GB228《金属材料室温拉伸试验方法》要求的数据处理，以及试验力、试验力峰值、横梁位移、试样变形及试验曲线的屏幕显示、自动处理（根据相应的试验方法）和处理结果的磁盘存储。试金独创的DirectlTM控制器，PCI总成的内置式测量放大器完美地实现Plug
&Plag及试验机闭环控制功能的最高境界：全程等速应变控制。虚拟仪器技术的完美应用，使试验力、变形、试验曲线和所有的人机交互操作所需按钮均在屏幕上“真实”地显示出来，所有操作只要一只鼠标器就可完成。另外，还在国内首家实现了金属薄板r值、n值的自动测量与处理，特别设计的控制模式智能设置专家系统和网络数据库技术的应用，是本系列试验机在技术上达到了国际先进水平。
二、主要技术指标：
|
主要技术规格 |
WDW-50 |
WDW-20 |
WDW-10 |
WDW-5 |
WDW-2 |
WDW-1 |
|
特 点 |
采用日本松下公司调速系统与电机，采用美国贝塞得公司技术生产的减速器，全数字化测量控制系统 |
采用日本安川公司调速系统与电机，采用德国扭嘎特公司减速器，全数字化测量控制系统 |
|
力值测量范围 |
最大试验力的0.4%-100% |
|
试验力准确度 |
优于示值的±1%（精密级±0.5%） |
|
变形测量准确度 |
在引伸计满量程的2%-100%范围内，优于示值的±1% |
|
横梁位移测量 |
分辨率高于0.01mm |
|
横梁速度范围 |
0.005-500mm/min |
0.005-500mm/min |
|
试验空间宽度 |
400mm |
|
|
主机外形尺寸（mm） |
1685*720*530 |
1430*500*400 |
|
夹具形式 |
楔形、平板及用户提出的其它夹具 |
|
重量（kg） |
350 |
150 |
|
