详细说明：
（1）
主要功能：

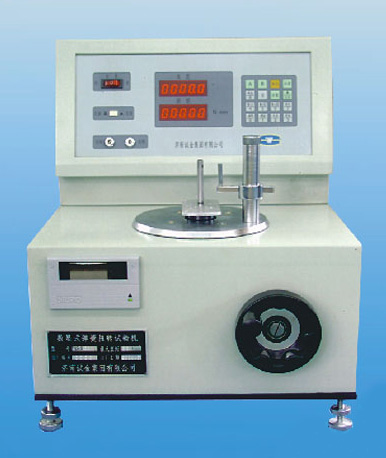

扭转扭矩、角度为数字显示、角度测量采用角位移传感器（光电编码器）、可以对扭矩传感器的角位移量作自动修正、该机还具有峰值保持、过载保护、刚度计算、结果打印、数据查询等功能、手动加荷，左右旋随意选择、结构紧凑，操作简单，检测速度快、测量时将试件垂直放在扭矩盘上，装夹方便。（立式）
（2） 测量范围：
|
参数
型号 |
最大试验扭矩（N﹒mm) |
测量范围（N﹒mm) |
|
TNS-S50L |
50 |
5～50 |
|
TNS-S100L |
100 |
10～100 |
|
TNS-S200L |
200 |
20～200 |
|
TNS-S500L |
500 |
50～500 |
|
TLNS-S1000L |
1000 |
100～1000 |
|
TNS-S2000L |
2000 |
200～2000 |
（3）技术参数
|
参数
型号 |
最小读数值
（N﹒mm） |
角度分辨率
（°） |
扭矩盘直
径（mm） |
被测弹簧
高度(mm) |
扭转角最大读数值（°) |
|
TNS-S50L |
0.01 |
0.1 |
100 |
＜70 |
9999.9 |
|
TNS-S100L |
0.02 |
0.1 |
100 |
＜70 |
9999.9 |
|
TNS-S200L |
0.02 |
0.1 |
100 |
＜70 |
9999.9 |
|
TNS-S500L |
0.05 |
0.1 |
100 |
＜70 |
9999.9 |
|
TNS-S1000L |
0.2 |
0.1 |
100 |
＜70 |
9999.9 |
|
TNS-S2000L |
0.2 |
0.1 |
100 |
＜70 |
9999.9 |
电源电压为220V±10％50Hz
外形尺寸（长×宽×高）（mm）：500×400×450
净重（Kg）：30
4、为了人身安全，试验机应妥善接地。
5、选型方案
|
被测对象 |
试验扭矩
（Nmm） |
被测弹簧
长度(mm) |
扭矩盘
直径（mm) |
选型参考 |
|
对金属、非金
属、弹性试件
或非弹性试件
（弹簧、塑料
等)作扭转试
验。 |
5～50 |
＜70 |
100 |
TNS-S50L |
|
10～100 |
＜70 |
100 |
TNS-S100L |
|
20～200 |
＜70 |
100 |
TNS-S200L |
|
50～500 |
＜70 |
100 |
TNS-S500L |
|
100～1000 |
＜70 |
100 |
TNS-S1000L |
|
200～2000 |
＜70 |
100 |
TNS-S2000L |
|
50～500 |
＜160 |
100 |
TNS-S500 |
|
100～1000 |
＜160 |
100 |
TNS-S1000 |
|
200～2000 |
＜160 |
100 |
TNS-S2000 |
|
500～5000 |
＜160 |
100 |
TNS-S5000 |
|
1000～10000 |
＜260 |
180 |
TNS-S10000 |
|
2000～20000 |
＜260 |
180 |
TNS-S20000 |
|
5000～50000 |
＜260 |
180 |
TNS-S50000 |
|
10000～100000 |
＜260 |
180 |
TNS-S100000 |
建议：扭矩在500Nmm以下的试件用TNS-S
L型试验机。（立式） |
